OBD模拟器 OBD诊断开发

所需积分/C币:17 2019-03-08 11:11:01 376KB PDF

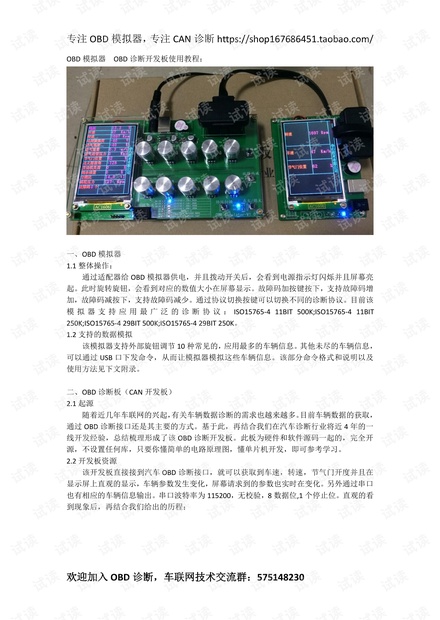

该文档详细介绍了一款OBD模拟器和一款对应的OBD诊断开发板。并且OBD诊断开发板提供全套的硬件,软件源码。通过该开发板,可以很快的学习到通过OBD口获取车速,获取转速,获取节气门开度等等车辆信息。
专注OBD模拟器,专注CAN诊断htts:/lhop167686451 taobao. com/ 上图为实际操作情况。串口配置为:230400,无校验,数据位8位,停止位1位。 好,以上我们已经把命令格式和命令的使用方法棊本讲解·下,下面扣模拟器具体支 持的其他参数以列表的方式列出来。 模拟器支持的数据模拟表: AT命令内容 命令含义 命令操作数 AT+HXJ000 模拟ECU中存储的故障码|UP/DoWN 数量 AT+HX001 模拟M(故障指示灯状态oNOF AT+HXJ002 模拟支持失火监测 支持/不支持 AT+HX003 模拟支持燃油系统监沨 支持/不支持 AT+H为J004 模拟支持综合部件监测 支持/不支持 AT+HXJ005 模拟失火监测准备就绪 OK/未完成 AT+HXJ006 模拟燃汕系统监测准备就绪「OK/未完成 AT+HXJ007 模拟综合部件监测准备就绪|oK/未完成 AT+HX008 模拟支持NMHC催化剂监支持/不支持 测(清码后) AT+HXJ009 模拟支持氮氧化合物后处理支持/不支持 监测(清码后) AT+HXJ010 模拟支持增压压力系统监测支持/不支持 (清码后) AT+HXJ011 模拟支持废气传感器监测(清支持/不支持 后 AT+HXJ012 模拟支持PM颗粒物过滤器支持/不支持 监测(清码后 AT+HXJ013 模拟支持EGR(废气再循环)支持/不支持 系统和/或WT(可变 阀正时)系统监测(清码后) AT+HX014 模拟NMHC催化剂监测准OK未完成 备就绪(清码后) AT+HXJ015 模拟氮氧化合物后处理监测OK/未完成 准备就绪(清码后 AT+HX016 模拟增压压力系统监测准备|OK/未完成 就绪(清码后) AT+HX017 模拟废气传感器监测准备就|OK/未完成 绪(清码后) AT+HX018 模拟PM(颗粒物)监测准备就OK/未完成 绪(清码后) AT+HXJ019 模拟模拟支持EGR(废|oK/未完成 气再循环)系统和 WVT(可变阀正时)系统监测准 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断https://shop167686451.taobao.com/ 备就绪(清码后) AT+HXJ020 模拟失火检测激活 支持/不支持 AT+HXJ021 模拟燃汕系统检测激活 支持/不支持 AT+HXJ022 「模拟综合部件检测启用支持/个支持 AT+HX023 模拟失火检测完成 OK/未完成 AT+HXJ024 模拟燃油系统检测完成 OK/未完成 AT+HXJ025 模拟支持NMHC催化剂监支持/不支持 测(驾驶循环) AT+HXJ026 模拟支持氮氧化合物后处理支持/不支持 监测(驾驶循环) AT+HX027 模拟支持增压压力系统监测支持/不支持 (驾驶循环) AT+HX028 模拟支持废气传感器监测(驾支持/不支持 驶循环) AT+HXJ029 模拟支持PM颗粒物过滤器支持/不支持 监测(鸳驶循环) AT+HXJ030 模拟支持EGR(废气再循环)支持/不支持 系统和/或WT(可变 阀正时)系统监测(驾驶循环) AT+HX03 1 模拟NMHC催化剂监测准oK/未完成 备就绪(驾驶循环) AT+HXJ032 模拟氮氧化合物后处理监测OK末完成 准备就绪(驾驶循环) AT+HXJ033 模拟培压压力系统监测准备|K/木完成 就绪(驾驶循环) AT+HXJ034 模拟废气传感器监测准备就|OK/未完成 绪(驾驶循环) AT+HXJ035 模拟PM(颗粒物)监测准备就|OK/未完成 绪(鸡驶循环 AT+HX036 模拟模拟支持EGR(废|OK未完成 气再循环)系统和/ 或 VVT(可变阀正时)系统监测准 备就绪(驾驶循环 AT+HX037 模拟导致冻结帧数据存储的|P** 故障码 AT+HXJ038 模拟燃油系统1状态 OL-Drive OL-Fault CL-Fault AT+HX039 模拟燃油系统2状态 CL 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断https://shop167686451.taobao.com/ oL-Drive OL-Fault L-Fault AT+HX040 模拟负荷计算值 UP/DOWN AT+HXJ041 模拟发动机冷却液温度UP/oWN AT+HXJ042 模拟短期燃油修正(缸组1)UP/DoWN AT+HX043 模拟长期燃油修正(缸组1)uP/oWN AT+HXJ044 模拟短期燃汕修正(组2)UP/DoWN AT+HX045 模拟长期燃油修止(缸组2)UP/DOWN AT+HXJ046 模拟沖轧压力(表压力) UP/DOWN AT+HXJ047 模拟进气歧管绝对压力 UP/DOWN AT+HX048 模拟发动机转数 UP/DOWN AT+HXJ049 模拟车速传感器 UP/DOWN AT+HXJ050 模拟气缸1点火提前角 UP/DOWN AT+HX05 1 模拟进气温度 UP/DOWN AT+HXJ052 模拟来自质量空气流量传感UP/DOWN 器的空气流量 AT+HXJ053 模拟节气门绝对位置 UP/DOWN AT+H》J054 模拟指令的二次空气喷射状|UPs 态 DNS OFF DIAG AT+HXJ055 模拟氧传感器位冒 B1:S1 B1:S3 B1:S4 B2:S1 B2:S2 B2:S3 B2:S4 AT+HXJ056 模拟氧传感器输出电压(缸组| UP/DOWN 1传感器1) AT+HX057 模拟短期燃油修正(缸组1,UP/D。WN 传感器1) AT+HX058 模拟氧传感器输出电压组UP/DoWN 1,传感器2) AT+HX059 模拟短期燃油修正(缸组1,UP/DOWN 传感器2) AT+HX060 模拟氧传感器输出电压(缸组UP/DWN 1,传感器3 AT+HXJ061 模拟短期燃油修正(缸组1,UP/owN 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断https://shop167686451.taobao.com/ 传感器3) AT+HXJ062 模拟氡传感器输出电压(缸组|UP/DOWN 1,传感器4) AT+HXJ063 模拟短期燃油修正(缸组1,UP/DoWN 传感器4) AT+HX064 模拟氧传感器输出电压(缸组UP/DOWN 2,传感器1 AT+HX065 模拟短期燃油修正(缸组2,| UP/DOWN 传感器1) AT+HXJ066 模拟氧传感器输出屯压(缸组UP/DoWN 2传感器2) AT+HXJ067 模拟短期燃油修正(缸组2,UP/DoWN 传感器2) AT+HXJ068 模拟氧传感器输出电压(缸组UP/DWN 2,传感器 AT+HX069 模拟短期燃油修正(缸组2,UP/DOWN 传感器3) AT+HX070 模拟氧传感器输出电压(缸组UP/oWN 2,传感器4) AT+HXJ071 模拟短期燃油修正(缸组2,UP/DoWN 传感器4) AT+HXJ072 模拟车辆或发动机的BD请OBD 求 OBD and obD‖ NO OBD EOBD EOBD AND OBDII EOBD AND OBD EOBD, OBD AND OBDII JOBD JOBD AND OBDII JOBD AND EOBD AT+HXJ073 模拟氧传感器位置 B1:S1 B1:S2 B2:S1 B2:S2 B3:S1 B3:S2 B4:S1 B4:S2 AT+HXJ074 模拟Po(动力输出)状态| ON/OFF AT+HX075 模拟发动机启动后时间 UP/DOWN 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断htts:/hop167686451 taobao. com/ AT+HXJ076 模拟ML(故障指示灯)点亮UP/DoWN 后的行驶距离 AT+HX077 模拟相对于歧管真空度的燃|uP/DoWN 油轨压力 AT+HXJ078 模拟油轨压力 UP/DOWN AT+HX079 模拟当量比λ缸组1,传感UP/DOWN 器1) AT+HX080 模拟氧传感器电压(缸组1,| UP/DOWN 传感器1) AT+HXJ081 模拟当量比(λ)(缸组1,传感UP/DOWN 2) AT+HX082 模拟氧传感器电压(缸组1,UP/DOWN 传感器2) AT+HX083 模拟当量比缸组1,传感UP/DWN 器3) AT+HX084 模拟氧传感器电压(缸组1,uP/DWN 传感器3) AT+HXJ085 模拟当量比0缸组1,传感uP/DWN 器4) AT+HXJ086 模拟氧传感器电压(缸组1,UP/DOWN 传感器4) AT+HXJ087 模拟当量比Q(缸组2传感UP/DwN 器1) AT+HXJ088 模拟氧传感器电压(缸组2,UP/DOWN 传感器1) AT+HX089 模拟当量比缸组2,传感UP/DoWN 器2) AT+HXJ090 模拟氧传感器电压(缸组2, UP/DOWN 传感器2) AT+HXJ09 1 模拟当最比缸组2传感uP/DWN 器3) AT+HXJ092 模拟氧传感器电压(缸组2,UP/DoWN 传感器3) AT+HXJ093 模拟当量比(缸组2,传感|UP/DoWN 器4) AT+HXJ094 模拟氧传感器电压(缸组2,UP/DoWN 传感器4) AT+HXJ095 模拟指令EGR UP/DOWN AT+HX096 模拟EGR(废气再循环)故障|UP/DoWN AT+HXJ097 模拟指令的蒸发净化 UP/DOWN AT+HX098 模拟燃油液位输入 UP/DOWN AT+HXJ099 模拟清除故障码后的暖机次uP/DOWN 数 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断htts:/hop167686451 taobao. com/ AT+HXJ100 模拟清除故障码后的行驶距|uP/DOWN 离 AT+HX101 模拟燃油蒸气排放系统蒸气|UP/DoWN 压力 AT+HXJ102 模拟大气压 UP/DOWN AT+HX103 模拟当量比λ缸组1,传感UP/DOWN 器1) AT+HX104 模拟氧传感器电流(缸组1,| UP/DOWN 传感器1) AT+HXJ105 模拟当量比(λ)(缸组1,传感UP/DOWN 2) AT+HXJ106 模拟氧传感器电流(缸组1,UP/DOWN 传感器2) AT+HX107 模拟当量比缸组1,传感UP/DWN 器3) AT+HX108 模拟氧传感器电流缸组1,uP/DWN 传感器3) AT+HX109 模拟当量比0缸组1,传感uP/DWN 器4) AT+HXJ110 模拟氧传感器电流(缸组1,UP/DOWN 传感器4) AT+HXJ111 模拟当量比Q(缸组2传感UP/DwN 器1) AT+HXJ112 模拟氧传感器电流(缸组2,UP/DOWN 传感器1) AT+HXJ113 模拟当量比缸组2,传感UP/DoWN 器2) AT+HXJ114 模拟氧传感器电流(缸组2, UP/DOWN 传感器2) AT+HXJ115 模拟当量比(X(缸组2传感UP/DoWN 器3) AT+HXJ116 模拟氧传感器电流(缸组2,UP/DOWN 传感器3) AT+HXJ117 模拟当量比(缸组2,传感|UP/DoWN 器4) AT+HXJ118 模拟氧传感器电流(缸组2,UP/DoWN 传感器 AT+HXJ119 模拟催化剂温度(缸组1,传UP/DOWN 感器1) AT+HXJ120 模拟催化剂温度(缸组2,传|UP/DWN 感器1) AT+HXJ121 模拟催化剂温度(缸组1,传| UP/DOWN 感器2) 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断htt:/shop167686451 taobao. com/ AT+HXJ122 模拟催化剂温度(缸组2,传UP/DWN 感器2 AT+HXJ123 模拟控制模块电压 UP/DOWN AT+HXJ124 模拟绝对负荷值 UP/DOWN AT+HXJ125 模拟燃汕/空气指令的当量比|UP/DoWN AT+HXJ126 模拟节气门相对位置UP/DoWN AT+HX127 模拟环境温度 UP/DOWN AT+HXJ128 模拟节气门绝对位置B UP/DOWN AT+HX129 模拟节气门绝对位置C UP/DOWN AT+HXJ130 模拟节气门绝对位置D UP/DOWN AT+HX131 模拟节气门绝对位置E UP/DOWN AT+HXJ132 模拟节气门绝对位置F UP/DOWN AT+HXJ133 模拟指令的节气门执行器控|UP/DoWN AT+HXJ134 模拟故障指示灯点亮时发动|UP/DOWN 机运转时间 AT+HXJ135 模拟清除故障码后的发动机UP/DoWN 运转时间 AT+HXJ136 模拟车辆当前使用的燃料类GAs 型 METH ETH DSL LPG CNG PROP ELEC BI GAS BI METH ETH BI LPG BI CNG BI PROP BI ELEC ISO/SAE AT+HXJ137 模拟酒燃料百分比UP0WN AT+HX138 模拟燃油蒸气排放系统蒸气|UP/DOWN 绝对压力 AT+HXJ139 模拟蒸气排放系统蒸气压力|UP/DOWN AT+HXJ140 模拟副氧传感器短期燃汕修|UP/DOWN 正-缸组1 AT+HX141 模拟副氧传感器长期燃油修|UP/DoWN 正-缸组1 AT+HXJ142 模拟副氧传感器短期燃油修| UP/DOWN 正缸组2 欢迎加入OBD诊断,车联网技术交流群:575148230 专注OBD模拟器,专注CAN诊断htts:/hop167686451 taobao. com/ AT+HXJ143 模拟副氧传感器长期燃油修|UP/DoWN 正缸组2 AT+HXJ144 模拟油轨压力(绝对压力) UP/DOWN AT+HXJ145 模拟油门踏板相对位置 UP/DOWN AT+HXJ146 模拟混合动力所用电池组剩|UP/oWN 余使用时间 AT+HXJ147 模拟发动机机洲温度 UP/DOWN AT+HXJ148 模拟喷油止时 UP/DOWN AT+HXJ149 模拟发动机供油率 UP/DOWN AT+HXJ150 模拟车辆排放要求 UP/DOWN 欢迎加入OBD诊断,车联网技术交流群:575148230
