stm32最小系统设计（STM32F103CBT6）

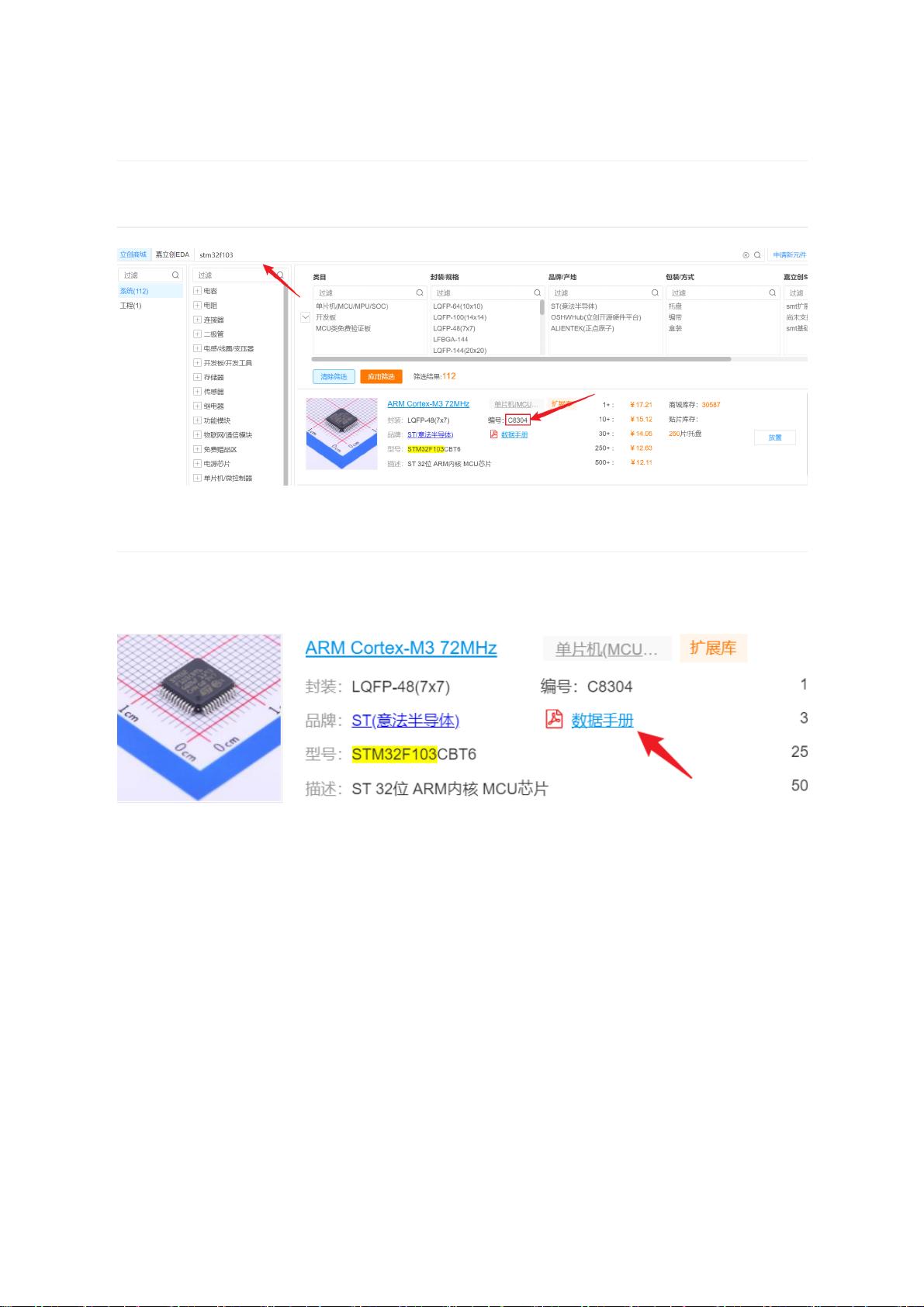

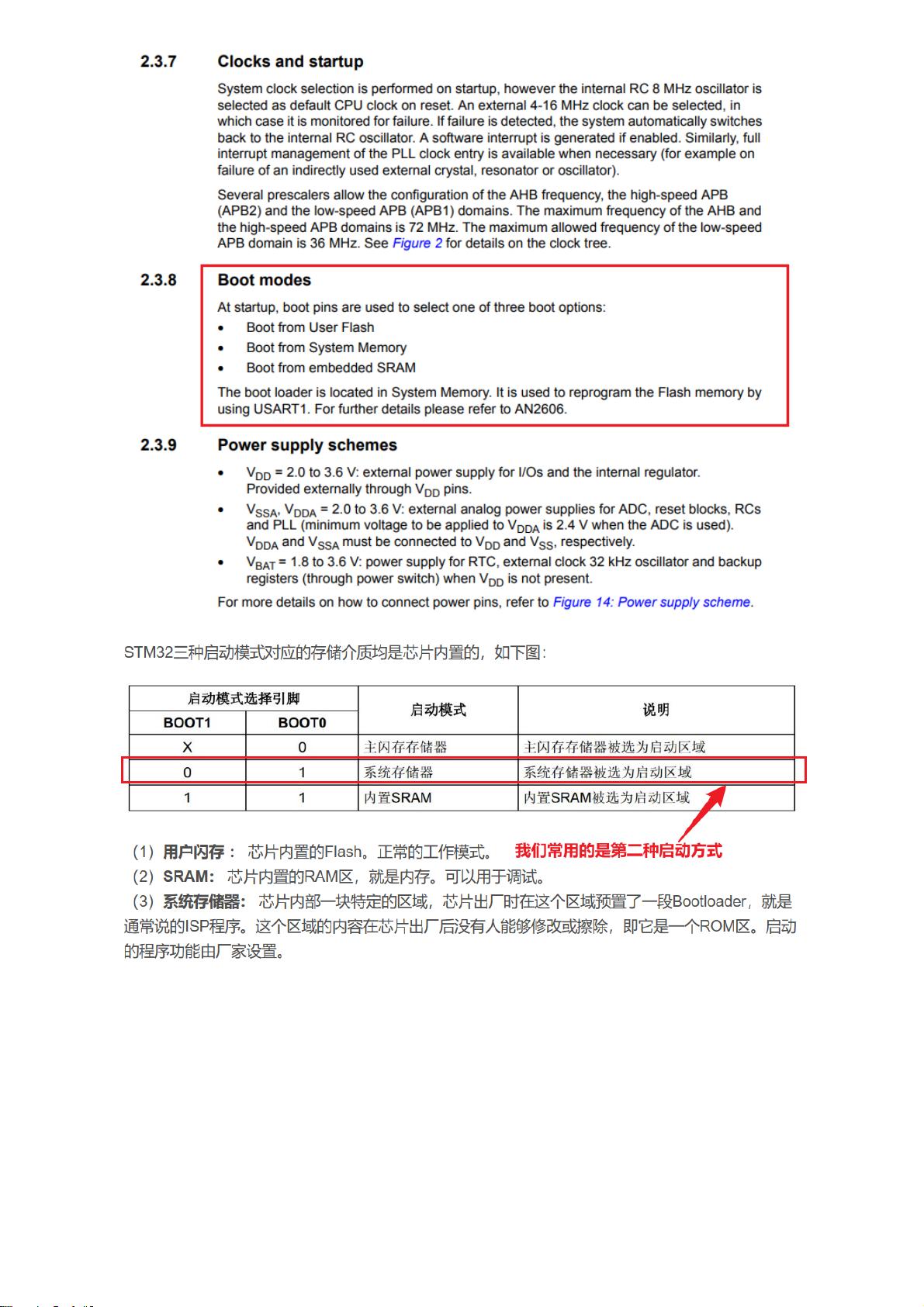

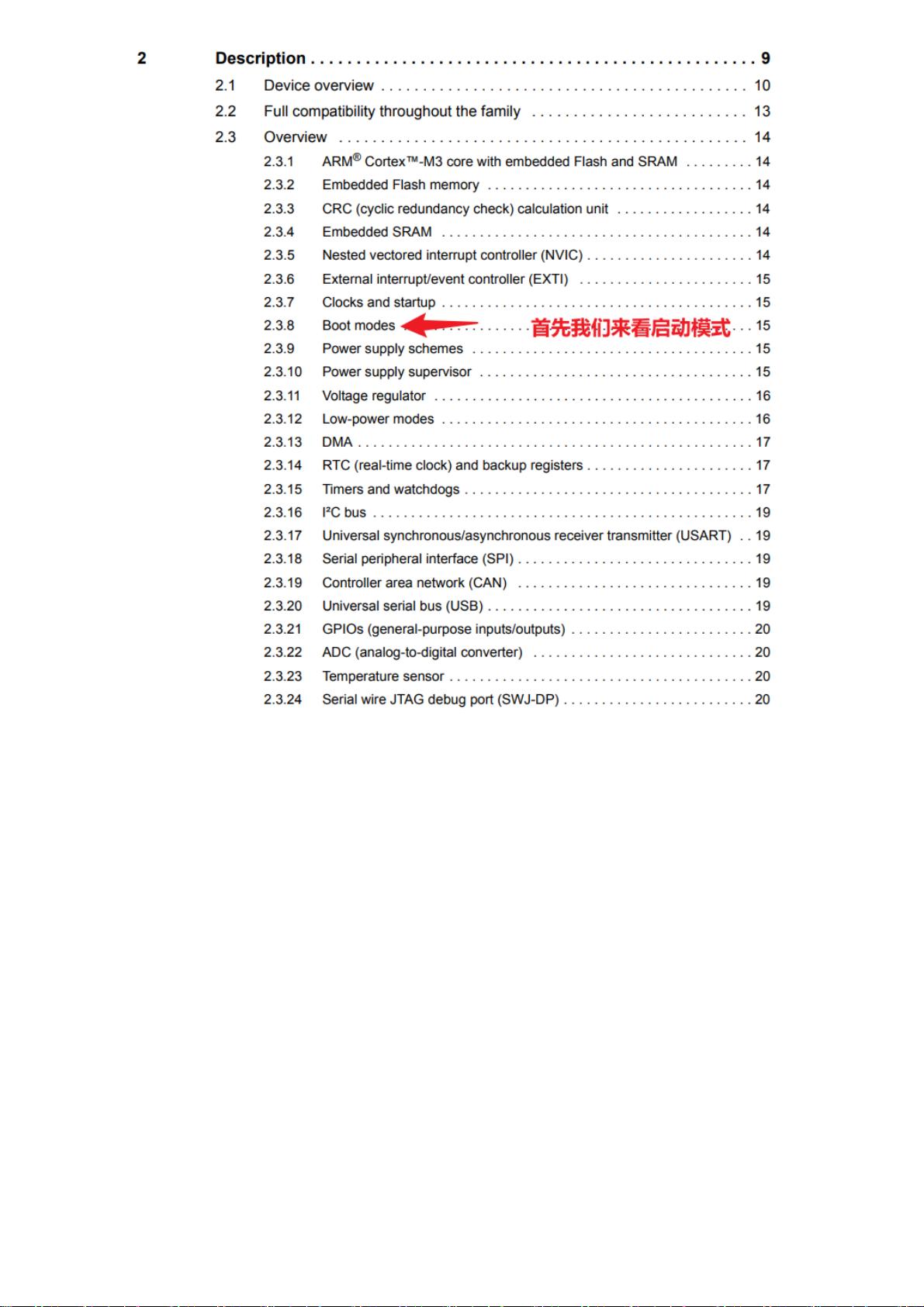

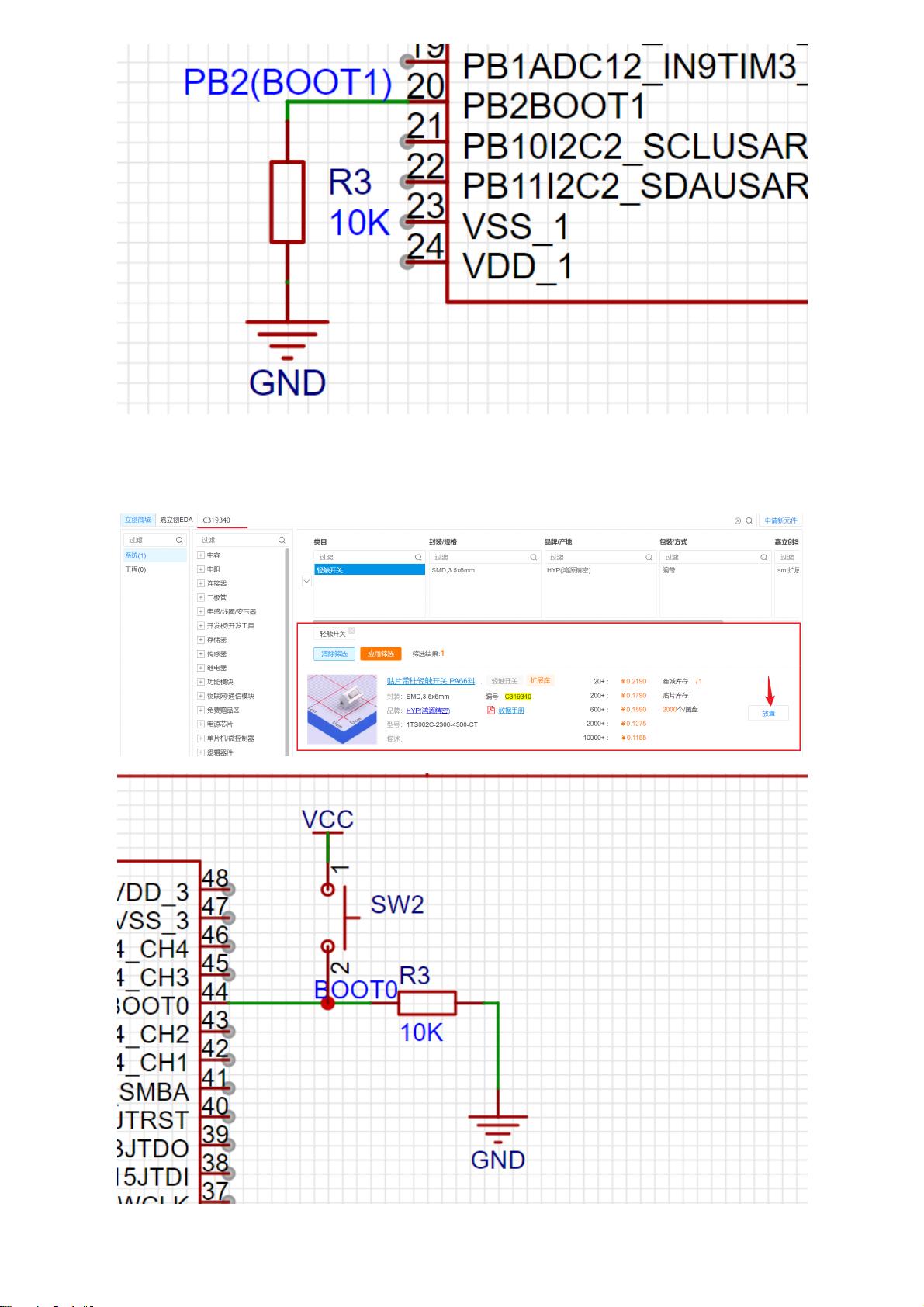

STM32最小系统设计是构建基于STM32微控制器的基础平台，主要涉及以下几个核心部分： 1. **主控芯片选择**：在这个例子中选择了STM32F103CBT6型号，它属于STM32系列的高性能微控制器，具有丰富的外设接口和多种工作模式，适用于多种嵌入式应用。 2. **启动电路设计**：STM32的启动模式有三种，通过BOOT1和BOOT0引脚的状态来决定。在设计中，BOOT1引脚需要接下拉电阻保持低电平，而BOOT0初始状态也是低电平，通常通过一个按键来改变电平，以控制不同的启动模式。这样可以灵活地选择是从内部Flash还是系统存储器启动程序。 3. **滤波电容**：在STM32最小系统中，滤波电容是非常关键的，它们用于去除电源噪声和稳定电压。一般会在电源输入和微控制器电源引脚附近放置电容，如VDD和VSS引脚，以确保MCU稳定运行。电容的选择需要根据系统需求和电路特性，较大的电容值可以提供更好的电源平滑效果，但可能会增加成本和占用空间。 4. **复位电路设计**：复位电路用于初始化微控制器，确保系统在异常情况下能够重新开始。常见的复位电路可能包含手动复位按钮和上电复位电路，确保在系统启动或遇到故障时能正确重置。 5. **时钟电路**：STM32通常使用晶体振荡器作为时钟源，它结合晶体和电容产生稳定的时钟信号。晶体振荡器的振荡频率取决于晶体特性、负载电容以及电路环境。设计时需选择合适的晶体和电容，以匹配STM32的时钟要求。 6. **电源转换**：为了适应STM32的工作电压（如3.3V），通常需要一个电源转换器，如LDO（低压差稳压器）或开关稳压器。LDO如AMS1117可以将较高电压（如5V）转换为所需的电压，同时提供稳定输出并滤除噪声。确保选择合适的输入和输出滤波电容，以及保护电路，如反向极性保护和过电压保护，以防止电源异常对系统造成损害。 7. **线性稳压器**：线性稳压器通过调整晶体管的放大倍数来稳定输出电压，常用于简单且对效率要求不高的应用。虽然其优点在于简单、低成本和高输出电压精度，但效率较低，因为多余电压转化为热量，可能导致较大功耗。 在设计STM32最小系统时，除了以上组件，还需要考虑其他因素，如电路板布局、抗干扰设计、电磁兼容性（EMC）以及软件开发环境。合理的电路设计和良好的编程实践相结合，能够创建一个可靠的STM32嵌入式系统。在实际应用中，应根据项目需求选择适当的外设、内存大小和性能等级，以实现最佳性价比。
