彩灯控制电路的设计与制作
1 整机设计
1.1 设计要求
结合所学的数字电子技术知识，运用 AD 画图软件，设计并制作完成实现彩灯控制
电路，设计一拨动开关可以控制彩灯的左移、右移、全亮、全灭；再设计拨动开关直接
控制彩灯亮灭，使自己学号后两位亮起对应的彩灯，通过按键控制，能实现循环左移，
右移；同时设计另一拨动开关，控制彩灯亮灭速度。
1.1.1 设计任务
设计并制作彩灯控制电路，并实现所要求的的功能。
1.1.2 性能指标要求
通过电路可以实现彩灯的左移、右移、全亮、全灭和预置保持功能，并且可以控制
彩灯的亮灭速度。
1.2 整机实现的基本原理及框图
1.2.1 基本原理
通过移位寄存器 74LS194 控制彩灯的不同状态并可以相互转换，当 S1=1,S0=0，时，
彩灯实现左移；当 S1=0,S0=1 时，彩灯实现右移；当 S1=1,S0=1 时，彩灯预置；当
S1=0,S0=0 时，彩灯保持不变。再通过 NE555 定时器构成一个多谐振荡电路利用 RC 电
路的充、放电特性实现时间延迟，以此来控制彩灯的亮灭速度。

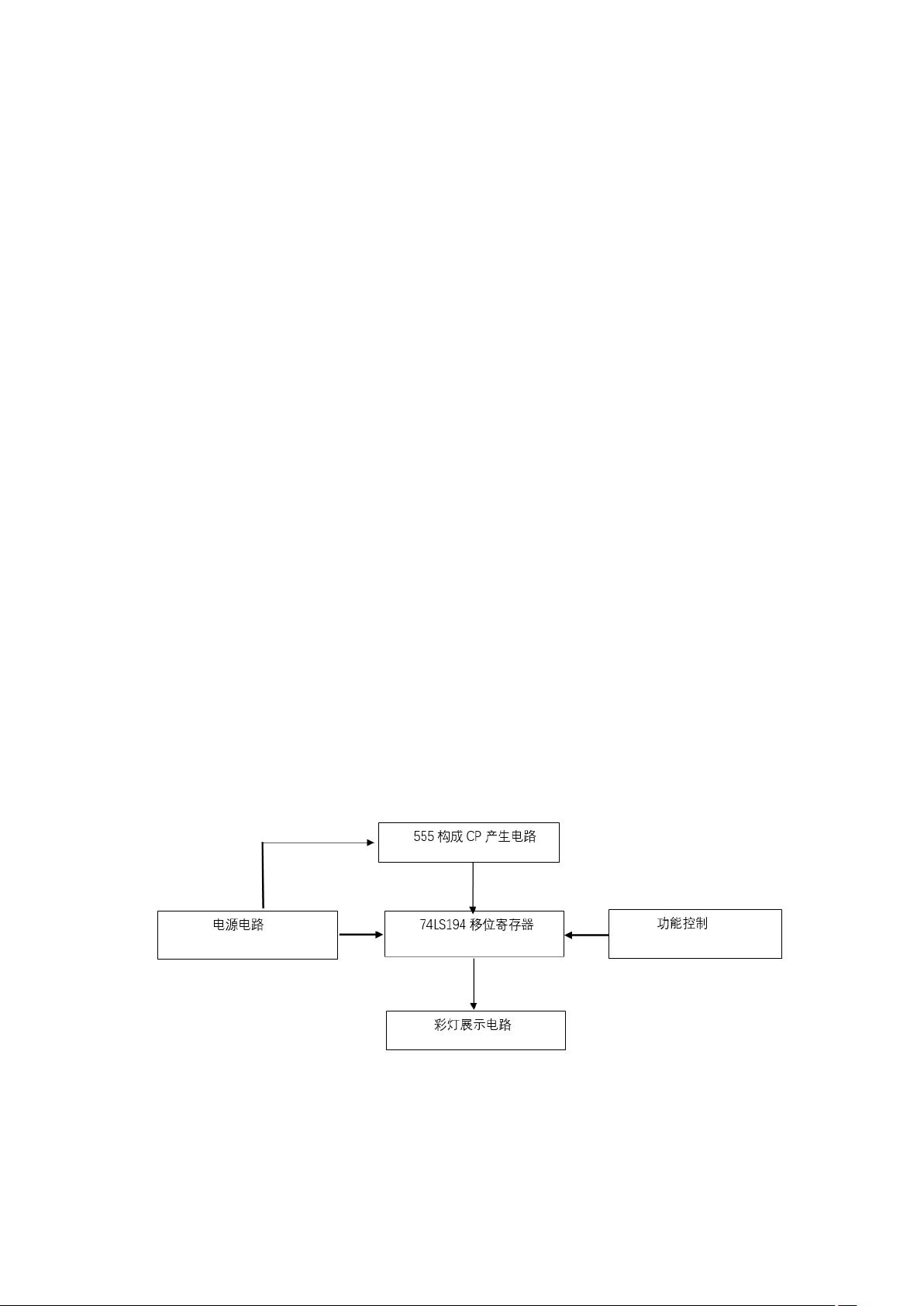

1.2.2 总体框图
