第十三届 蓝桥杯 单片机设计与开发项目 省赛
第二部分 程序设计试题（85 分）
（大学组）
1、 基本要求
1.1 使用大赛组委会提供的四梯/国信长天单片机竞赛实训平台，完成本试题的程
序设计与调试。
1.2 选手在程序设计与调试过程中，可参考组委会提供的“资源数据包”。
1.3 请注意：程序编写、调试完成后，选手应通过考试系统提交完整、可编译的
Keil 工程文件压缩包。选手提交的工程文件应是最终版本，工程文件夹内应包
含以准考证号命名的 hex 文件，该 hex 文件是成绩评审的依据。不符合以上文
件提交要求和命名要求的作品将被评为零分或者被酌情扣分。
举例说明：选手准考证号为 12345678，hex 文件应命名为：12345678.hex。
1.4 请勿上传与作品工程文件无关的其他文件。
2、 竞赛板配置要求
2.1 将 IAP15F2K61S2 单片机内部振荡器频率设定为 12MHz。
2.2 键盘工作模式跳线 J5 配置为 KBD 键盘模式。
2.3 扩展方式跳线 J13 配置为 IO 模式。
2.4 请注意：选手需严格按照以上要求配置竞赛板，编写和调试程序，不符合以上
配置要求的作品将被评为零分或者被酌情扣分。
3、 硬件框图

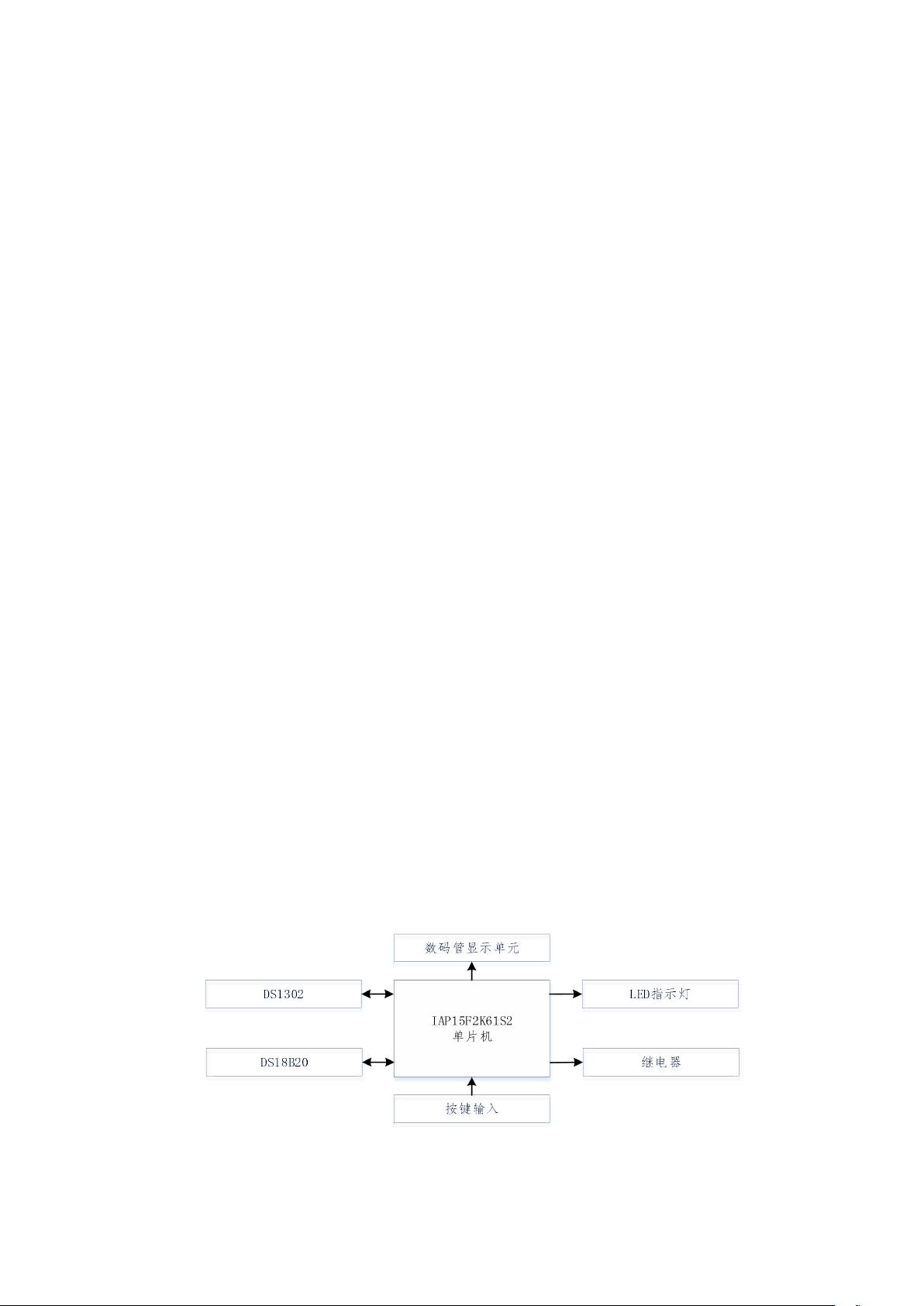

图 1 系统硬件框图
