DGN 模型解析需要人工干预的情形
1) 面反向
2) 调高部分部件的解析精度
3) 对于部分国网点站模型地基解析缺失的情况
1. 背面剔除造成面反向显示异常
产生原因:ogre 引擎背面剔除是在三角面乘矩阵之前做的,这就有可能会将正面当作背
面剔除,导致最终的显示没有正面。
现象:

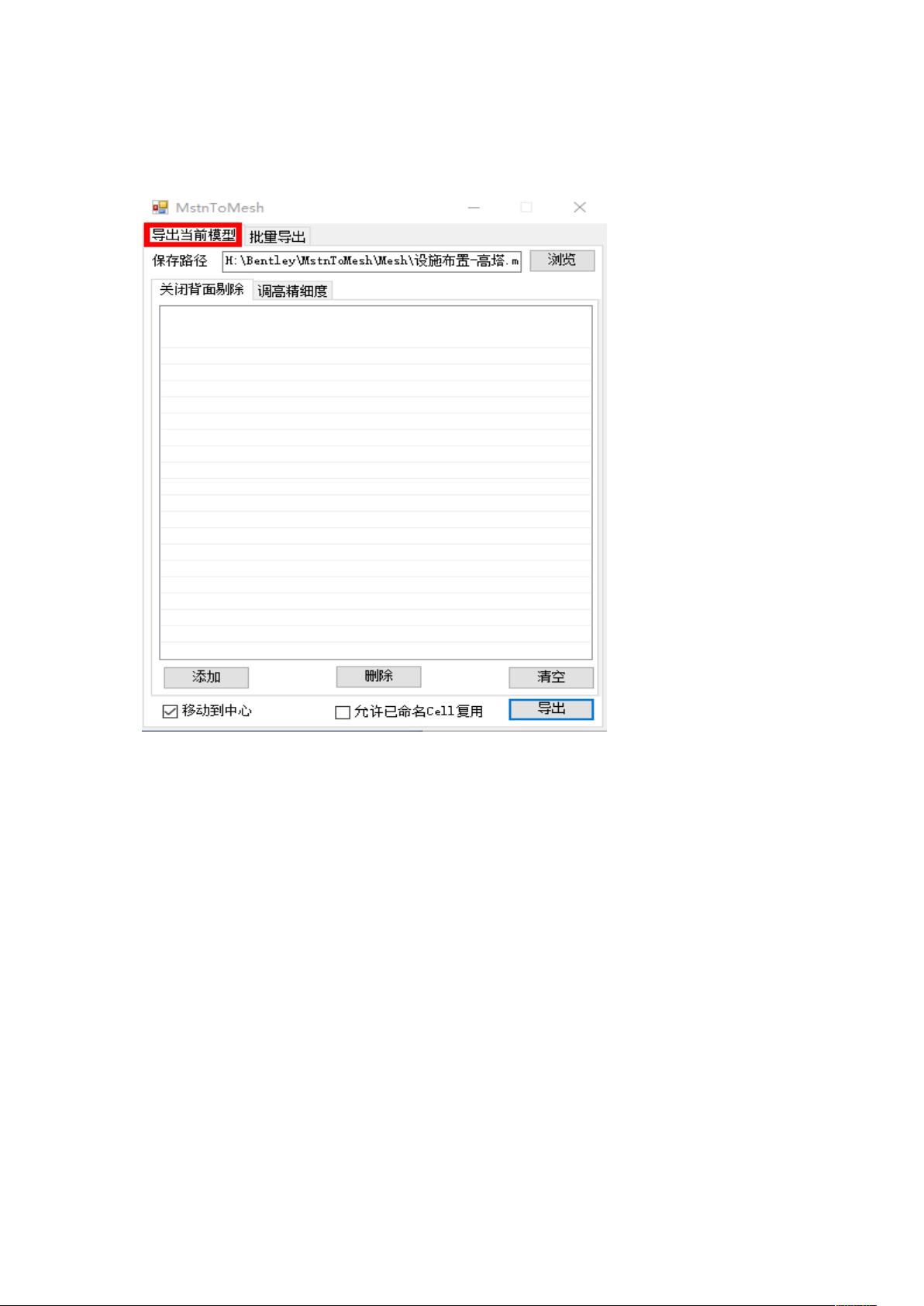

解决方法:在插件的主界面上提供了工具“关闭背面剔除”
该工具使用方法:
1) 使用 mstn 选择工具选择有问题的部件(可多选)
2) 选择完成后,点“添加”按钮,需要做特殊处理的部件则会显示在列表中。
3) 全部选择完成后点“导出”按钮。
2. 模型中部分部件使用默认的解析精度达不到显示要求的情况(典型模型”xm 总.dgn”)
产生原因:该设备的显示异常部分有内外两层贴合很紧,如果解析精度不够,圆度不高
会导致内层白色柱子部分显现。
现象:如下图
