一个3.3kW的电动汽车无线充电系统设计.docx

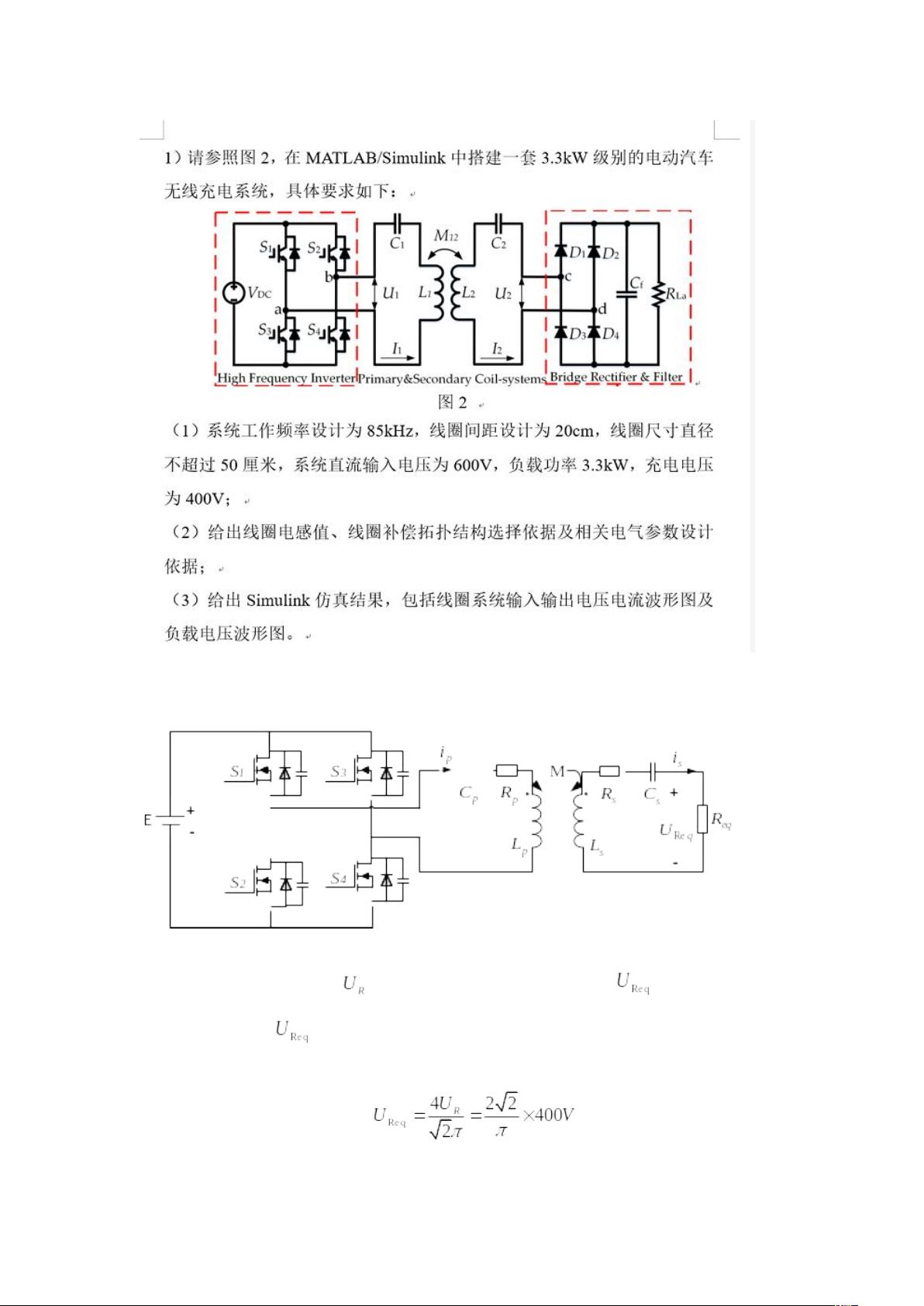

电动汽车无线充电系统是一种高效、便捷的为电动汽车提供能量的方式，其设计主要涉及到电力电子技术、电磁兼容性以及无线传输效率等多个关键因素。本设计中，我们关注的是一个3.3千瓦的无线充电系统，该系统可能包括全桥逆变器、磁耦合谐振电路以及次级侧补偿网络等组成部分。 无线充电系统的整流滤波环节至关重要，它是将交流电源转换为直流电源的第一步。如描述中提到，经过整流滤波后的电压可视为直流分量，而整流前的电压通常为电压方波，可以通过傅里叶分解来分析其基波成分。根据等效负载原理，我们可以计算出整流滤波前的输入电压有效值，以及整流后负载的等效电阻与实际负载的关系。公式（3）揭示了这种关系，而公式（4）则用于计算输入电压的有效值。 接下来，进入全桥逆变阶段，此部分将直流电转换回交流电，以驱动无线功率传输（WPT）的磁耦合谐振电路。图2所示的等效电路包含了全桥逆变器、次级侧补偿网络和磁耦合线圈。副边电路的总阻抗和系统输入阻抗需满足一定的条件，以确保能量的有效传输。式（6）给出了这一条件，而式（7）和（8）则分别表示副边电路总阻抗和系统输入阻抗的表达式。 在确定了这些基本参数后，我们通过解联立方程（5）和（9）来计算磁耦合线圈的电感值M。考虑到互感系数K、线圈间距以及电感值之间的关系，这里假设K=0.3，线圈间距为20cm，且为了简化计算，取Ls=Lp。我们得到M的值，这必须满足式（11）中的互感关系。 在实际设计中，电容的选择通常先于电感，因为电容器的规格相对固定，而线圈则可以根据需求自行绕制。Simulink仿真图能够模拟整个系统的运行状态，验证设计参数的合理性，并进行性能优化。 3.3kW电动汽车无线充电系统设计涉及了电力电子变换、滤波技术、磁耦合线圈设计以及系统控制策略等多个核心知识点。通过精确计算和仿真，可以实现高效、安全的无线充电，提升电动汽车的使用体验。
