安信可科技 ESP8266 系列测试板
说明文档 V 0.1

本测试板支持本厂所有 ESP_8266 系列模块 整套带测试板 建议零售价:50 元

设计目的:
给所有客户提供一个标准全功能而又经济适用的体验平台!客户拿到手直接测试,而
没有任何争议的环节。
本测试板能完成什么:
拥有本测试板,你可以无需任何其他开发工具,对 ESP8266 模块进行 AT 类应用与 SDK
类应用开发,可以直接烧写板子 MCU。也可以烧写 ESP8266 内置 SOC 从而应用 SDK,一个
简单的演示功能:用安卓手机做的一个控制界面,用手机 WIFI 和板载 WIFI 进行数据交互,
让手机控制 板载 WIFI 输出数据,板载 CPU 收到数据后控制板载三色灯,和继电器以及蜂鸣
器的动作!当然你还可以进过串口调试工具,直接对板载 WIFI 模块进行手动测试!

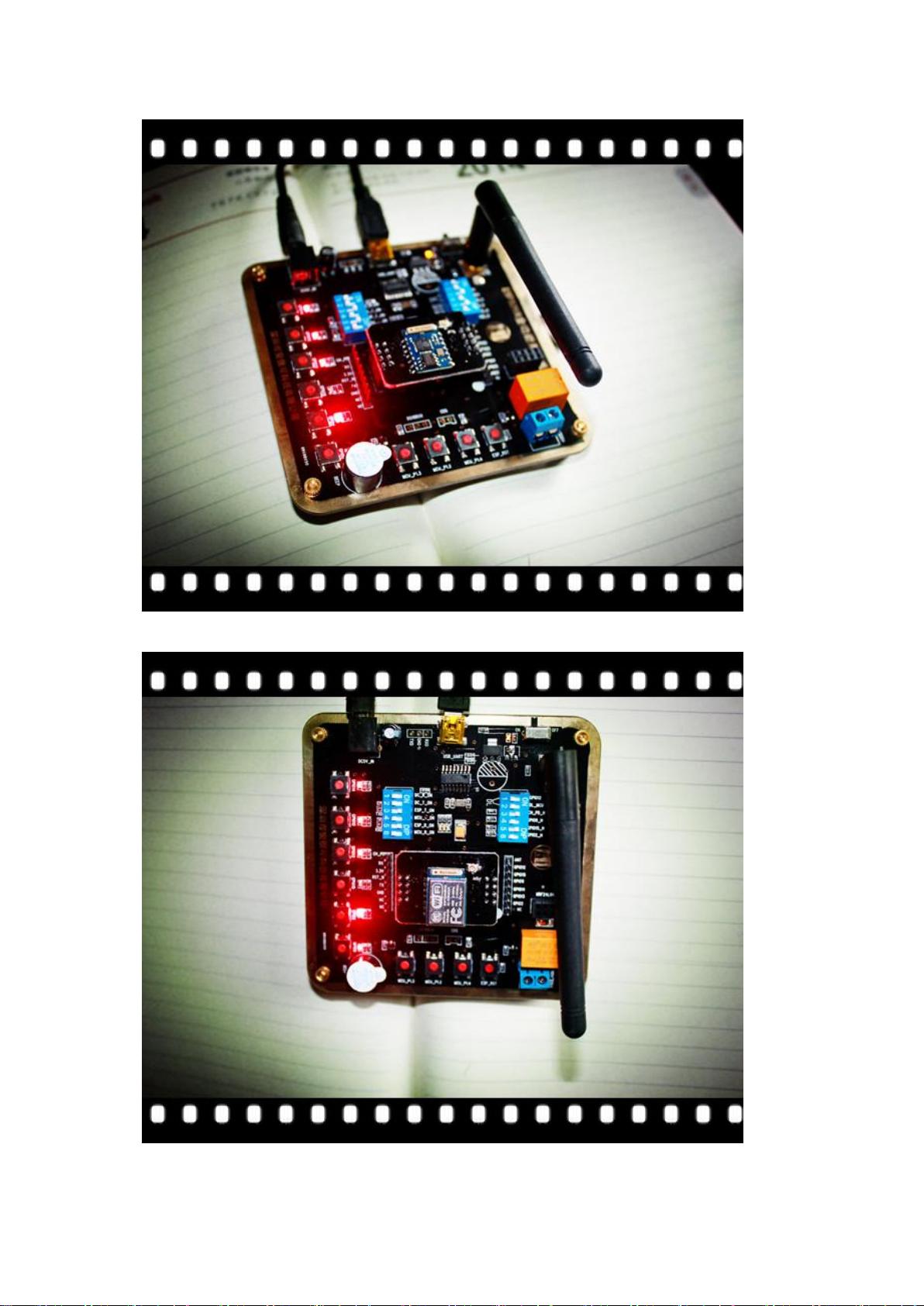

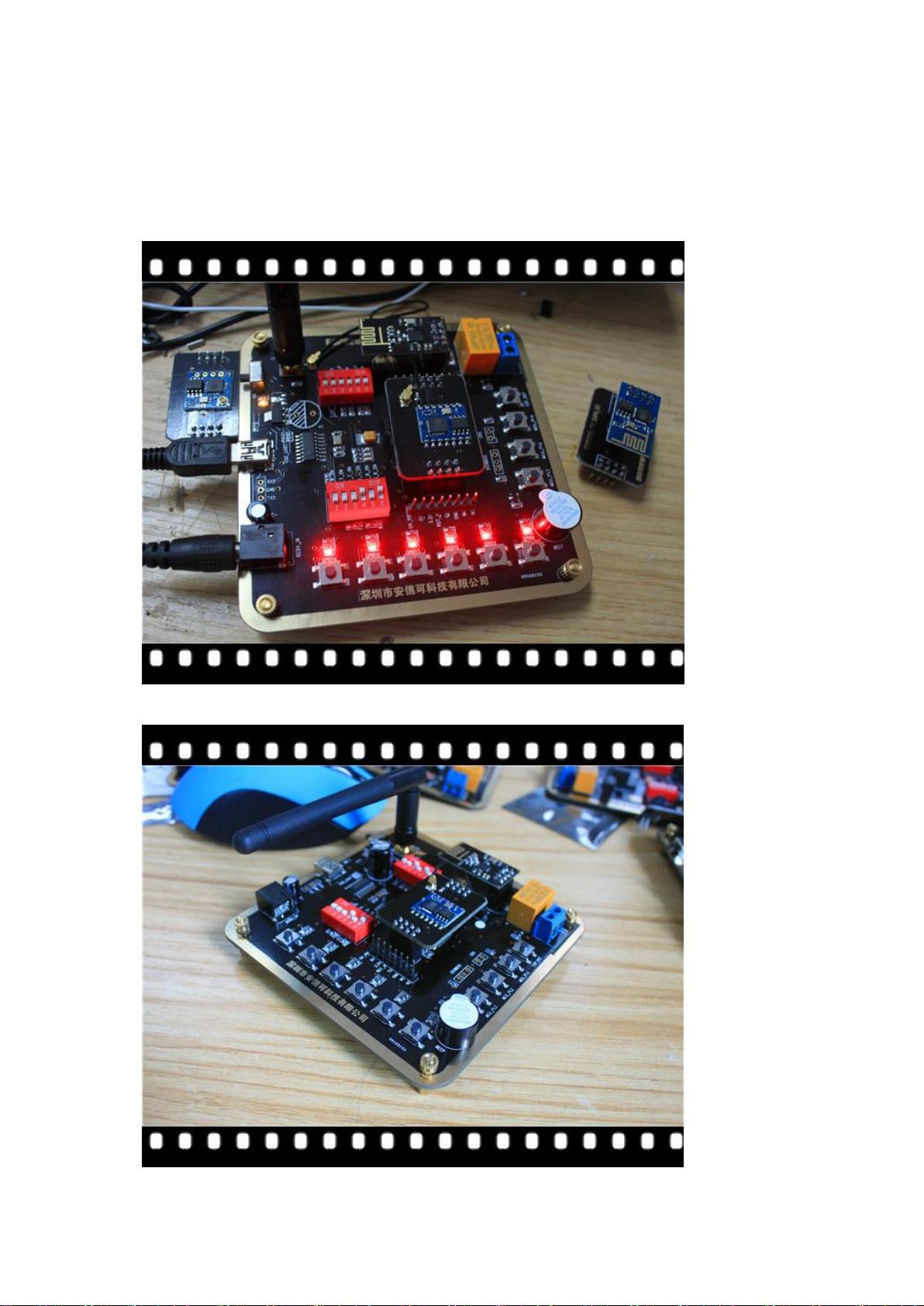

测试板上的标准配置
1 板载高速稳定的 USB 转 TTL 芯片 CH340,实测在升级本模块程序时候可到 576000KBPS
2 板载 STC 的 STC15W408AS 单时钟周期,高速 51 单片机。直接用本板烧写程序
3 本开发板出厂时默认带一块 ESP 系列 WIFI 模块,客户可选择适合自己的。
4 若客户选外置天线版本,附送 3DB 高增益天线一个,50 欧姆射频线一条
5 本测试板支持本厂所有类型 WIFI 模块,核心 WIFI 板子,经过转接板转成统一接口标准。
6 板载高压继电器,可以控制外部 220V 5A 的负载开关
7 板载 3.3V 1A 稳压芯片,客户不会因为电源的问题造成不启动,或工作不良。
8 三个 MCU 独享按键,可做输入测试
9 三个 MCU 独享 LED 灯,可走做输出测试
10 6 个 WIFI 模块独享按键,直接接 ESP8266 有用 IO
11 6 个 WIFI 模块独享受 LED,接 ESP8266 IO 口
12 所有 ESP8266 可用 IO 资源用 2.54 间距排针 引出
13 附送迷你 USB 数据线,和 1A 开关电源。
14 留有普通 2.4G 模块接口,已经挂在单片机 IO 口上,可将 WIFI 转成普通 2.4G,降低成本。
15 留有 DS18B20 温度传感器接口,可检测环境温度,并上传到手机端
16 标准配置后续会免费增加亮度传感器。可将环境亮度回馈到手机
17 所有公用数据线的切换靠拨码开关,快捷方便。比如 UART 单片机和模块通讯,模块
烧写的必要 IO 口状态设置,公用继电器的切换。
提醒:
1 本测试套件,默认含一个 WIFI 模块,客户可以自己选择。若所选的模块需外置天线,
我们会送高增益天线和链接馈线。
2 本测试板提供24 小时免费技术支持,因为 50 元的成本价格提供,因此不提供售后,
我们出厂时候尽可能小心的测试,若测试板有问题,请自行处理。而不要抱怨厂家!请
在享受低价格的同时,承担一些风险。若即想低价格,又想让所有风险厂家完全负责,
那请选我们 80 元的测试套件,跟这个 50 元的一模一样,只是提供售后保障,当然这不
是我们忽视品质问题的借口,我们会努力争取 100%的良品!只是不想和客户们发生争
议。若您点击了购买,就是认可了本协定。9 月 24 日之前的客户我们有义务负全责

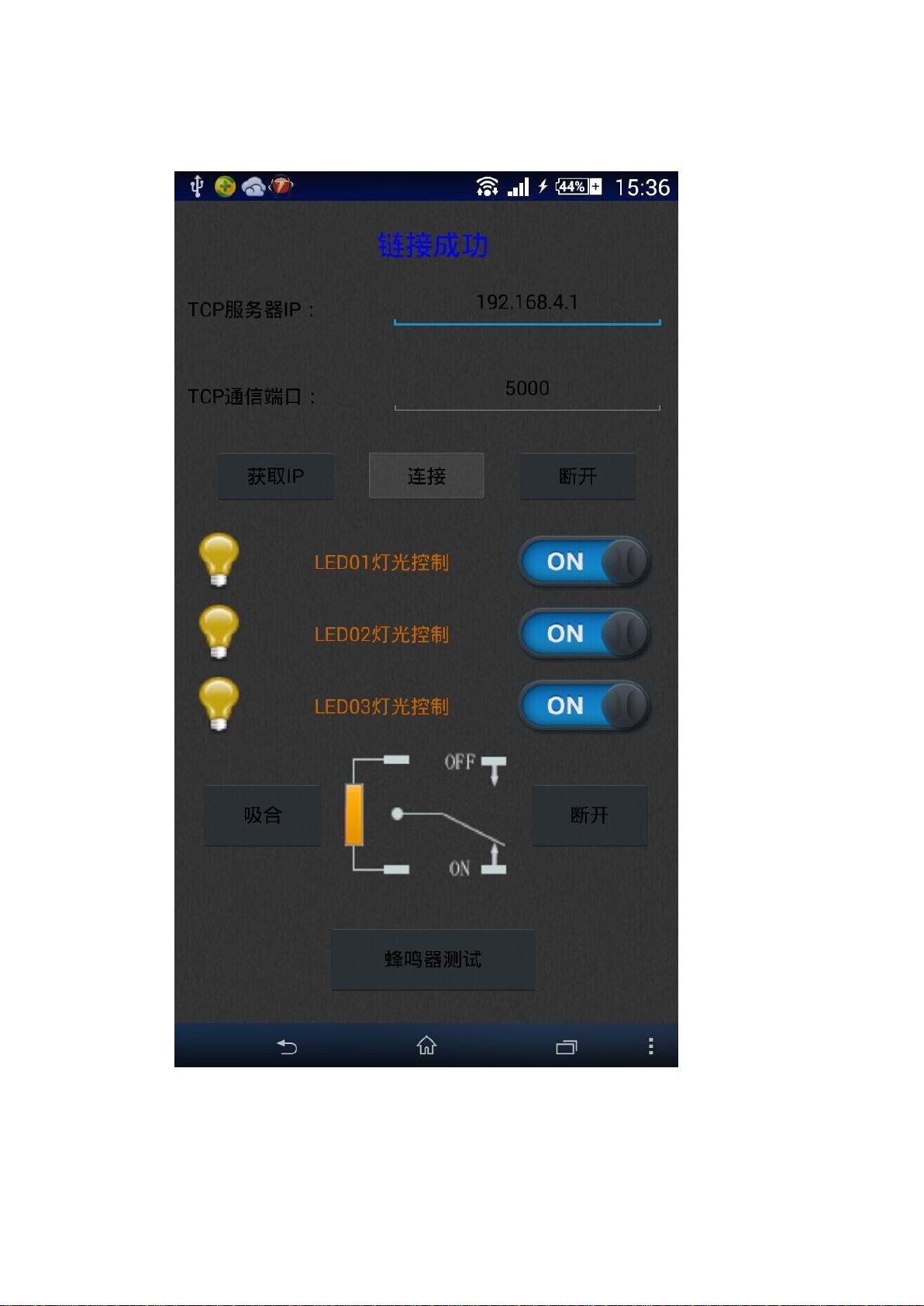

配套测试板的 APK 测试软件,用安卓手机控制开发板动作

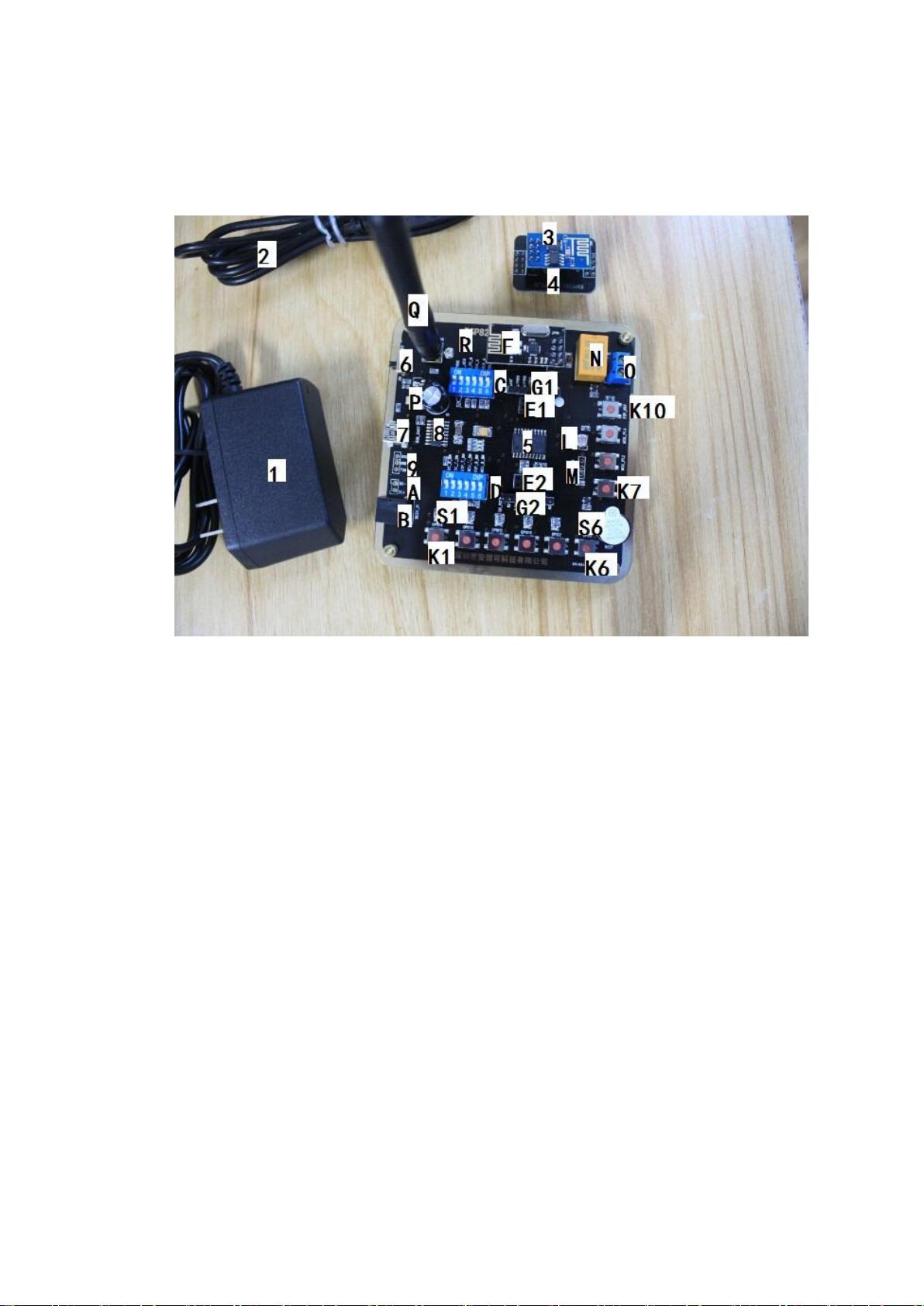

各部件图示——测试板
1 5V1A 开关电源 2 USB 迷你数据线 3 WIFI 模块 4
WIFI 转接座 5 STC15W408AS 6 电源开关 7 USB_TTL 数
据口 8 CH340 USB_TTL 芯片 9 USB 转 TTL 数据输出口 A
外部电池盒接线口,B 5V DC 输入接口 C 拨码开关控制
ESP8266 的 GPIO 启动状态 和继电器选择 D 串口分路转换
E1 E2: ESP8266 有用 IO 口以及必要 IO 口统一接口 F 2.4G
模块接口 G1 G2: 引 WIFI 模块接口 L:光敏电阻 M:
DS18B20 探测接口 N:继电器 O:继电器触电口 P: 3.3V 稳
压芯片 Q 3DB 增益天线 R: ipx 天线输入口
