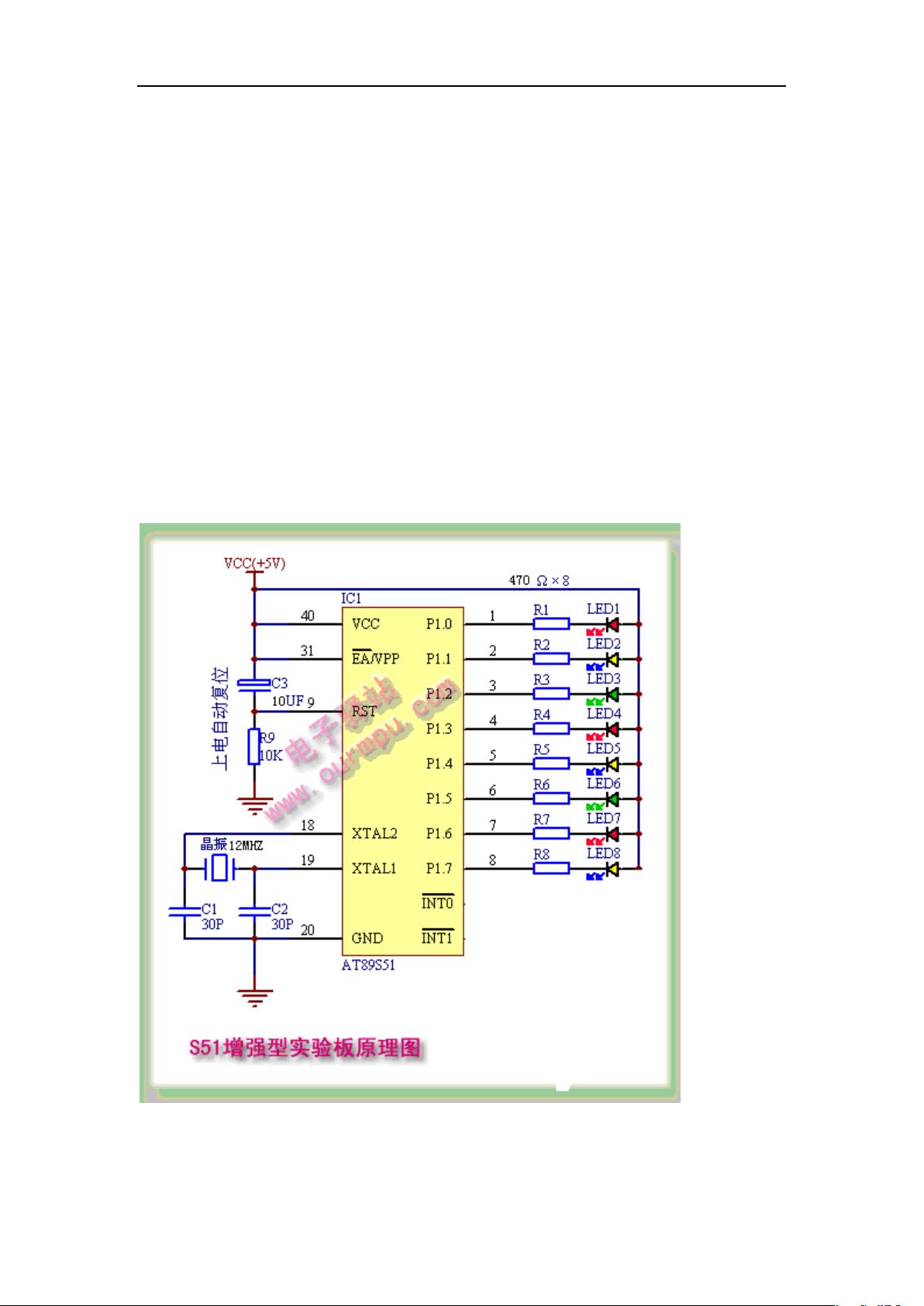

单片机流水灯设计方法 元件清单： 名称 型号 数量 电阻 470欧 8 发光二极管（普通白发红） 8 电阻 10K 1 电容 10UF 1 晶振 12MHZ 1 电容 30PF 2 导线 单片机（配底座） AT89S51 1 独立孔万用板 排针 （也可选用两针排线（配底座）） 流水灯原理图 流水灯程序 从原理图可以看出，如果我们想让接在P1.0口的LED1亮起来，那么我们只要把P1.0口 的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电 平变为高电平就可以；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭方法方法同 LED1。因此，要实现流水灯功能，我们只要将LED2～LED8依次点亮、熄灭，依始类推， 8只LED变会一亮一暗的做流水灯了。 实现8个LED流水灯程序用中文表示为：（P1.0低）、（延时）、（P1.0高、P1.1低 ）、（延时）、（P1.1高、P1.2低）、（延时）、（P1.2高、P1.3低）、（延时）、（ P1.3高、P1.4低）、（延时）、（P1.4高、P1.5低）、（延时）、（P1.5高、P1.6低） 、（延时）、（P1.6高、P1.7低）、（延时）、（P1.7高）、（返回到开始）、（程序 结束）。 我们在程序一开始就给P1口送一个数，这个数本身就让P1.0先低，其他位为高，然后 让这个数据向高位移动不就实现"流水"效果啦？的确如此！8051指令中没有让P1数据移 动的指令，但有对累加器ACC中数据左移或右移的指令，ACC在指令中常写为A，累加器A 数据左移指令为"RL A"，累加器数据右移指令为"RR A"，累加器在数据传输和数据处 理过程中作用十分重要，累加器ACC为8位。他可与片内所有单字节寄存器交换数据，实 际上P1和其他端口在单片机中也是一个寄存器。这样我们可以将需移动的数据先放到AC C中，让其移动，然后将ACC移动后的数据再转送到P1口，这样同样可以实现"流水"效果 。 ORG 00H START: MOV ACC,#0FEH ；将数11111110赋给累加器ACC，H代表十六进制 MOV P1,ACC ；将ACC上的11111110给P1此时.P1.0等亮，其他灯暗 MOV R0,#8 ；将数8赋给寄存器R0 LOOP: RL A ；将ACC中的数据左移一位（移动一次时11111110 -->11111101） MOV P1,A ；把ACC移动过的数据送p1口显示 ACALL DELAY ；调用延时子程序 DJNZ R0,LOOP ；没有移动够8次继续移动 （将寄存器上的数据减1不为0时执行逗号后面LOOP，为0 时执行下条指令） AJMP START ；移动完7次后跳到开始重来，以达到循环流动效果 DELAY: ;----- 延时子程序 ----- MOV R1,#248 ;延时一段时间 D1:MOV R2,#248 DJNZ R2,$ DJNZ R1,D1 RET ;子程序返回 END ;程序结束 在上面主程序中用到了以下几条汇编语言指令：MOV、ACALL、RL、DJNZ，AJMP、RET、E ND。 MOV：数据传送指令 ACALL：是子程序调用指令，程序中调用了DELAY延时子程序 RL：数据左移指令为 DJNZ；减1条件转移指令，这是把减1与条件转移两种功能结合在一起的指令AJMP：是无 条件跳转指令，意思是：跳转到指定的标号处继续运行 RET：子程序返回指令 END： 是程序结束的伪指令，意思是告诉编译器，程序到此结束。伪指令只告诉编译器此程序 到此有何要求或条件，它不参与和影响程序的执行。 在上面源程序中"ACALL DELAY"指令的作用是调用DELAY延时子程序。为什么要使用这指令呢？如果不用该指令 能够实现"流水"效果吗？答案是肯定的，一定要用该指令才能看到我们需要的"流水"效 果。如果不用该指令，则由于8个LED发光与熄灭的时间都很短，我们肉眼无法看到LED 的熄灭与点亮，凭我们肉眼看到的是LED1～LED8都同时亮（半亮），而看不到"流水"效 果的！ 产生这种现象主要是因为单片机执行每条指令的时间很短，我们知道实验板上单片 机的时钟高达12MHz，在这个时钟信号（即晶体振荡信号）下，一个"机器周期"仅大约 1 (微秒)。本程序中我们用到的指令不是单周期就是双周期，也就是说，执行一句用时仅 1(微秒)或者2（微秒），也就是点亮和熄灭时间都为几微秒级别，在如此高速的流水速 度下，8个LED发光与熄灭的时间都很短，当然凭我们的肉眼看不到"流水"效果了！而延 时程序利用多次循环执行指令来达到目的。由于DJNZ为双周期指令执行一次2微秒，上 面的延时程序延时间为2*248*248=123008 即0.123秒
