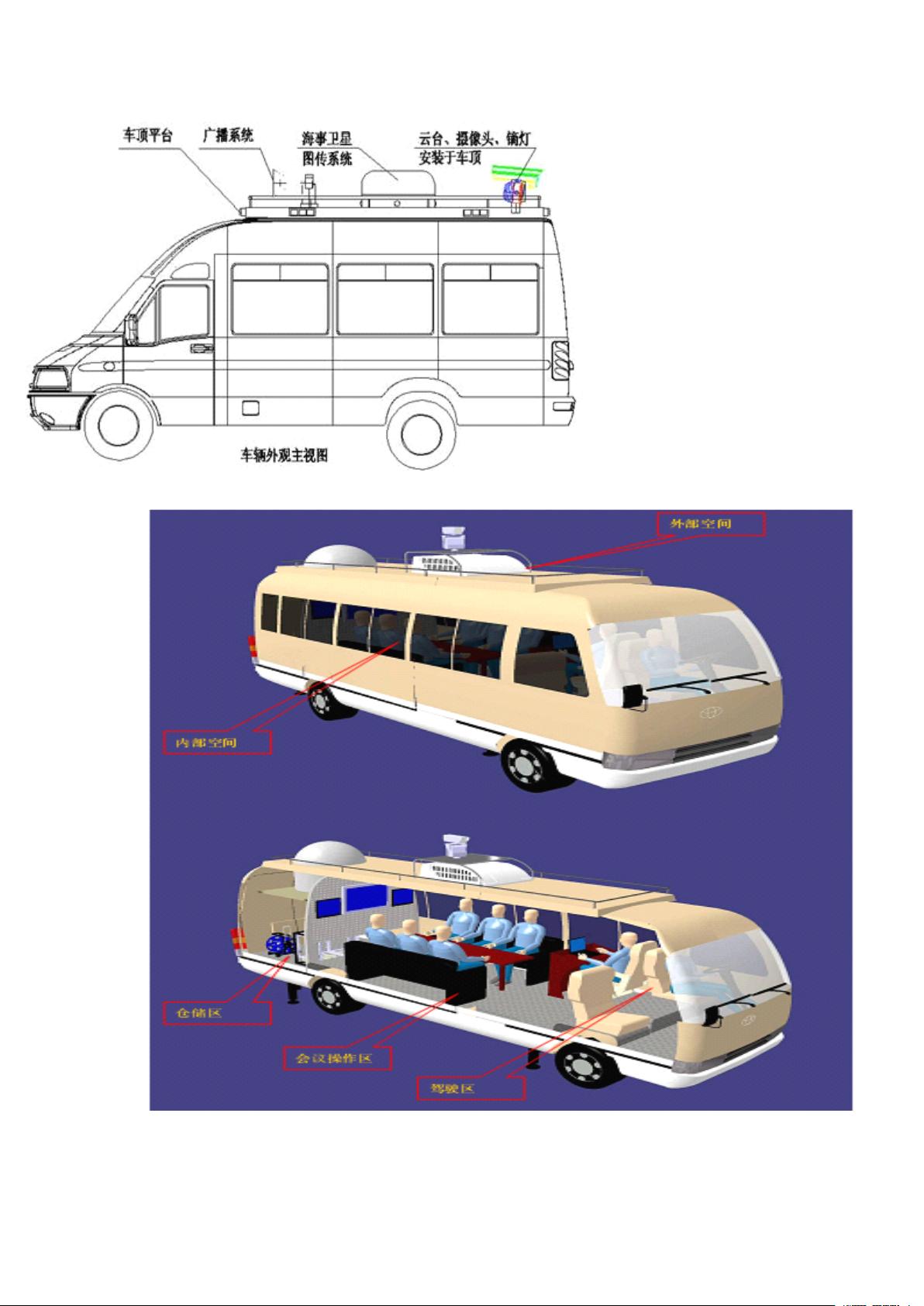

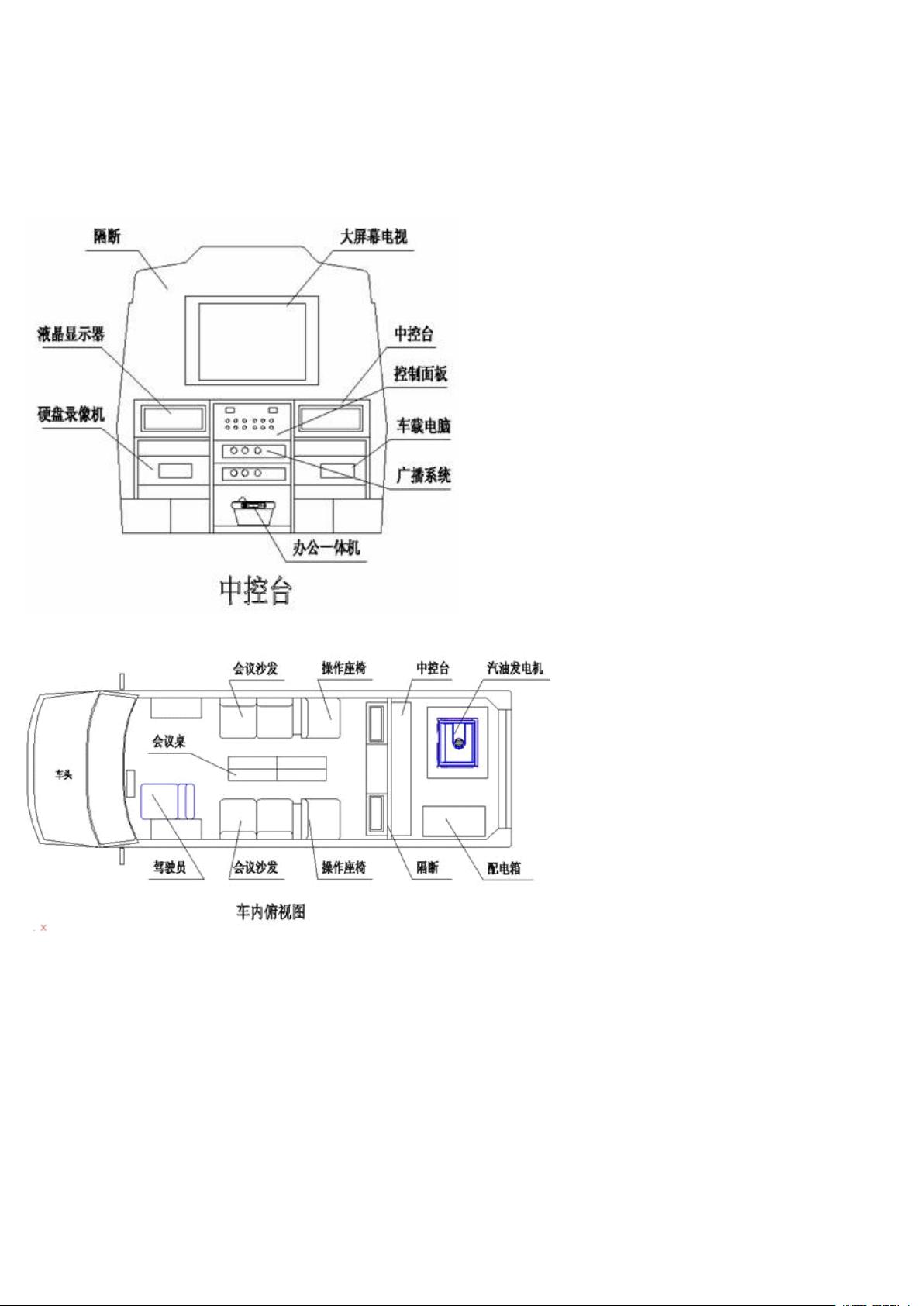

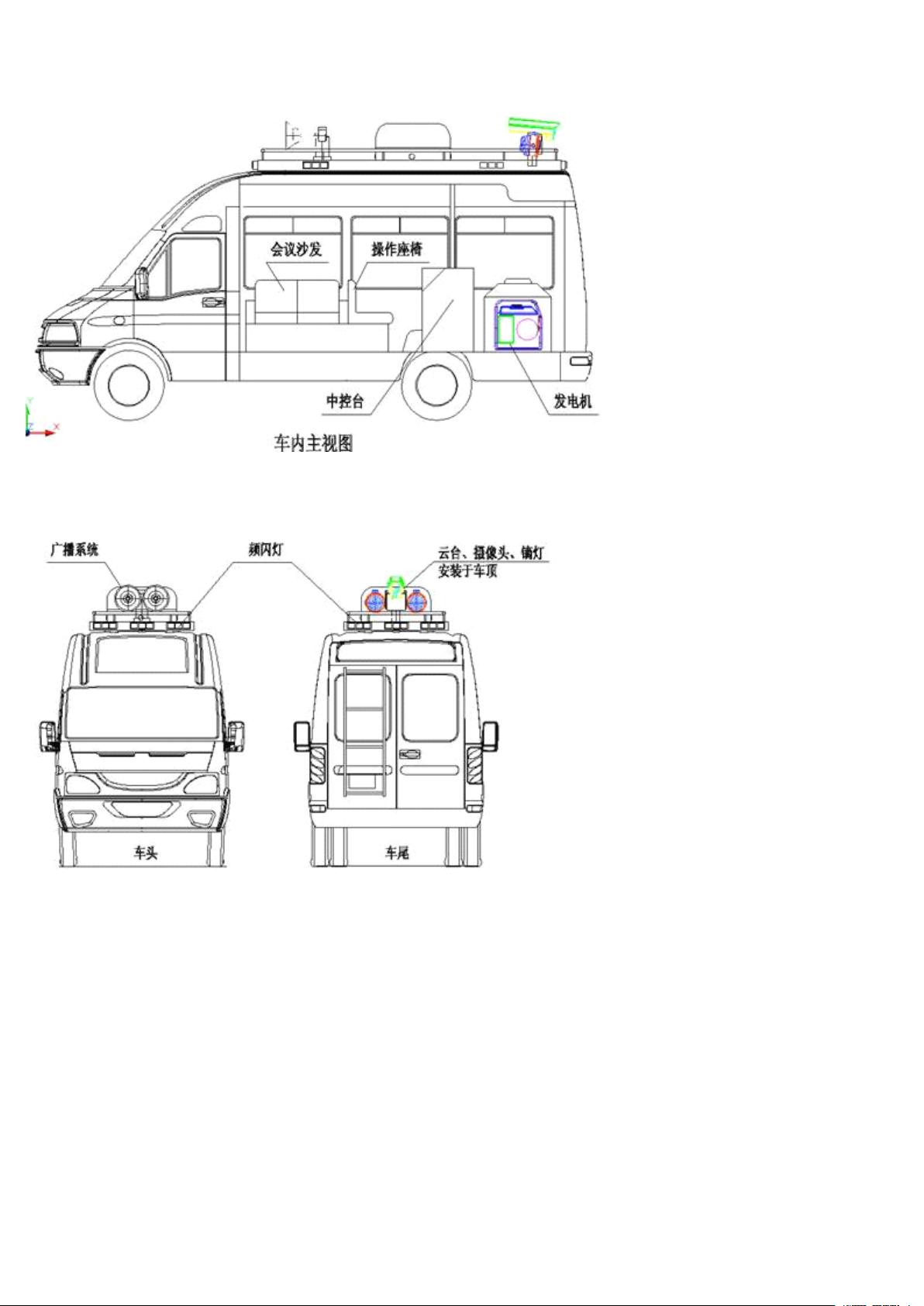

通信指挥车系统设计方案 西安博帆电子科技有限公司 029-88863110 83735868 通信指挥车系统设计方案 概述 1、方案概述 通信指挥车是利用先进的大功率广播指挥系统、现代无线通信技术、计算机技术、图像采集及传输技术、强光照明技术等，实现指挥车与现场 工作人员的通信联络、现场指挥调度等功能，是公安、消防部门针对大型现场、群众疏散、抢险救援、综合移动的指挥中心，是现代通信技术及 其它高科技技术的综合运用。 2、设计原则 根据安全生产应急指挥中心初步设计要求和相关的设计标准， 应急通信指挥车必须具备较强的通信功能和现场监控能力。 此车具备高度的机动 性、独立性和可靠性。因此，车辆的改装和系统总成的设计，必须达到以下要求： 车辆系统 通信及现场监控系统 车厢的环境布置简洁、舒适 自动化管理和控制体系 动力系统有力可靠 系统的可靠性高 整车配置和配重合理 国际先进水平的尖端技术 不改变汽车底盘技术参数不切割车体 系统操作简便，易于管理 系统的功能和组成 1、车辆系统 指挥车是以普通型客车底盘作为改装平台，保证工作人员拥有宽敞舒适的工作环境，并且为系统的运行和维护提供符合技术要求的环境条件。 在保证整车性能的前提下对车辆进行改装，实现符合设备技术要求的工作环境，这是改装设计的重点。 基本改装措施: 所有设备及机架需采 取防震措施； 加装发电机隔音罩及消音器； 车辆加装车载发电机，依靠车载发电机直接为车载设备提供 5.5KW 的 AC220V 电源； 精确计算车辆上装设备配重，合理进行改装。 2、通讯系统 无线专网通讯系统， 通过配备 350MHZ 的集群车载台可在专网情况下实现指挥中心与指挥车之间的通讯联系。 还可以使用车载的 GSM 移动电话、 GPS 定位导航系统，扩大指挥车与各工作单元组的使用范围。该系统可以实现快速、灵活的现场指挥调度。 车辆配备了最新型车载 GPS 导航定位系统，通过 5 英寸液晶屏及专用遥控器进行操作，该设备集成了 GPS 卫星定位、DVD 语音导航、GIS 全国 电子地理信息、可自动切换倒车监视，可在车辆行进过程中以语音方式向驾驶员播报行车路线。可充分体现现代化通信指挥车的高度集成及高度 电子化优势，是通信指挥车必不可少的先进配置。 3、计算机及控制系统 通过专业车载计算机、网络交换机配予无线局域网卡、解码器可实现现场电脑组网及资源共享，也可与指挥中心交换数据信息。该系统充分发 挥了计算机中央控制的功能，为今后系统升级打下了良好的基础。此外，计算机还接驳车上配备的便携式打印机，可在事发现场非常方便地进行 文件的处理工作。 为车载计算机及嵌入式硬盘录像机配备的液晶显示器， 采用独特的升降机构，在保证防震、高强度稳定的前提条件下可在控制台面上下自由伸 缩，节省了车内有限的空间，使操作控制更加现代化，使车内整体布局更加灵活科学。 车载 GSM 无线传真机可利用 GSM/GPRS 在车辆移动中收发传真，该设备还配备语音手柄，亦可作为车载移动电话使用。 利用宏控 KT-AV 可编程中央控制系统， 用无线 LCD 触摸屏及专门的操作软件可实现对全车设备的集中控制， 并拥有设备状态显示及一键复位功 能，大大减少了车载设备控制部分占用的车内空间，高度体现了集中控制的优势。此外，车辆上装设备的控制部分除全部采用宏控 KT-AV 可编程 中央控制系统外，亦设置了有线控制，双重控制方式可确保所有设备正常操作使用。 4、现场监控及视频传输系统 通过高解晰、低照度摄像机配予 20 倍自动变焦镜头及全天候防护罩(温控感应带雨刷器)，并配备 SPY 最新型气动升降系统及 SPY 特制的摄像 云台，可实现全天候、全方位的现场监控功能。 通过模拟微波收发信机、数码摄像机、接收天线和监视器，可将现场采集的图像在短距离（无遮挡无干扰情况下传输距离可达 1 公里，在城市 复杂环境下距离将会缩短，但可以保证深入近距离的现场进行有效地图像采集）内回传至指挥车，通过液晶电视、画面分割器，可实现各路现场 图像的实时监控。此外，利用海事卫星 M4 多媒体系统的 128K 数据带宽或 SUNPONY 集群 CDMA 的数据带宽，采用 SUNPONY 集群 CDMA 远程图像传输 设备，可将回传至车内的图像传输至国内任何支持 CDMA 网络的地区。 车辆通过配备真正的车载型嵌入式数字硬盘录像机可对现场图像进行录像，160G 的硬盘可连续录制 10-15 天的录像资料，并可随时回放显示， 该设备还可通过 USB 接口及数据端口与车载电脑或其他设备相连接， 便于录像资料的导入和导出。 利用视频切换和画面分割功能实现图像的多种 形式采集，车载工控计算机的光盘刻录功能可记录下事发现场的情况。 车载的 32 英寸大屏幕液晶电视镶嵌安装于车辆隔断上，在保证机构 【通信指挥车系统设计方案】 通信指挥车是一种集通信联络、现场指挥调度于一体的移动指挥中心，主要服务于公安、消防等部门，用于处理大型活动现场、群众疏散、抢险救援等任务。该系统结合了大功率广播指挥系统、现代无线通信技术、计算机技术、图像采集与传输技术以及强光照明技术，展现了高科技的综合应用。 **设计原则** 1. **机动性与独立性**：通信指挥车应具备强大的机动性，能够在不同环境中快速部署，同时系统应能独立运行，确保在任何情况下都能保持通信畅通。 2. **可靠性**：整个系统需要具有高可靠性，包括车辆本身、通信设备以及现场监控能力，以保证在紧急情况下稳定工作。 3. **操作简便与管理**：系统操作应简单易懂，便于管理和维护，减少培训成本。 4. **集成化与先进性**：采用国际先进水平的尖端技术，整合各种功能，实现高效集成。 **系统组成** 1. **车辆系统** - 改装基础：通常选用普通客车底盘，提供宽敞舒适的工作环境，并满足设备运行的技术要求。 - 防震措施：所有设备和机架都需防震处理，确保在行驶过程中的稳定性。 - 动力系统：确保动力系统强大可靠，同时车辆配置和配重合理，保持车辆整体平衡。 - 自动化控制：采用自动化管理和控制体系，提升工作效率。 2. **通讯系统** - 无线专网：通过350MHz集群车载台实现指挥中心与指挥车间的通信，同时利用GSM移动电话和GPS定位导航系统扩大覆盖范围。 - GPS导航：配备最新的车载GPS系统，提供语音导航和倒车监视功能。 3. **计算机及控制系统** - 计算机网络：利用专业车载计算机、网络交换机构建现场电脑网络，实现资源共享和与指挥中心的数据交换。 - 显示与打印：配备液晶显示器和便携式打印机，方便现场文件处理。 - 中央控制系统：采用宏控KT-AV系统，实现设备的集中控制，简化操作并节省空间。 4. **现场监控及视频传输系统** - 监控设备：使用高解析度摄像机，配合自动变焦镜头、全天候防护罩，实现全天候监控。 - 图像传输：通过微波、卫星等技术，实现实时图像传输，无论距离远近，都能保证有效采集。 - 录像存储：车载数字硬盘录像机记录现场图像，便于后期分析和证据保留。 整体来看，通信指挥车系统是一个高度集成的通信和监控解决方案，集成了多种先进技术，以应对复杂多变的现场环境，确保指挥工作的高效进行。其设计考虑了车辆性能、通信能力、监控效能和人性化操作，是现代应急响应和安全管理的重要工具。
