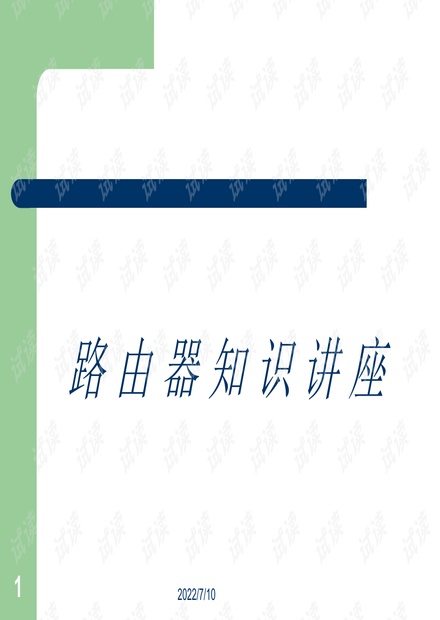

2022/7/10 1 路 由 器 知 识 讲 座 路由器基础知识全文共58页，当前为第1页。 2022/7/10 2 ISO/OSI七层参考模型 应用层 表示层 会话层 传输层 网络层 数据链路层 物理层 应用层 表示层 会话层 传输层 网络层 数据链路层 物理层 通信介质 路由器基础知识全文共58页，当前为第2页。 2022/7/10 3 物理层 建立、维护和拆除物理链路的机械、电气和功能的特征，把实体连接起来，在物理介质上传输无特征的比特流 网卡、RS－232C、V24、X.21、V35 都属于物理层范围 路由器基础知识全文共58页，当前为第3页。 2022/7/10 4 数据链路层 组织成帧和实现介质访问控制，并用校验、确认重发等机制把物理链路提升为无差错的数据链路。 把无特征的二进制位流组织成帧（Frame），在帧头加源目的物理地址，保证以帧为单位可靠地将数据传输到目的地。 路由器基础知识全文共58页，当前为第4页。 2022/7/10 5 数据链路层 分为MAC（介质访问控制）子层和LLC（逻辑链路控制）子层。 MAC主要是组织帧、封帧和解帧，并对网上多个站点实现介质访问控
