山特3C15KS系统UPS电源说明书,山特3C15KS系统UPS电源说明书
严正声明 产品防伪 为了切实保障您的用电安全,帮助您购买到真正的山特UPS,请注意以下事项: 1.认准山特注册商标:画 SANTAK、山特 2.山特电子(深圳)有限公司在中国从未以任何形式授权委托其它公司生产UPS; 3.山特所有产品机身上均贴有“电子监管码”(“电子监管码”是国家质检总局为打 击假货推行的一种产品身份识别码) 4.山特所有产品机身上均贴有“产品序列号”(产品序列号是唯一的,一个产品对应 个序列号); 5.消费者可以通过以下途径对产品真伪进行鉴别。 电子监管码查验 查询方式: 网站查询:登陆www.9500111com(中国产品质量电子监管网),输入监管码进行 查询 电话查询:95001111(未开通地区可拨打114) 短信査询:将监管码发送至106695001111(移多动、联通均可) 如有疑问,可以拨打电话90011或登陆www.9500111om点击“消费者通道”进 行举报投诉。 山特官网查询 查询方式: 使用电脑或智能手机(iphone/Android系统),登陆www.santak.com.cn,在左侧导航 栏点击防伪查询,依次输入产品序列号和电子监管码进行查询 版权声明 山特公司致力于技术创新,不断提供更好的产品和服务满足客户需求,对产品设计、 技术规格的更新,恕不另行通知。产品以实物为准 请到山特网站www.santakcom.cn下载最新版的产品说明书。 版权所有◎2014-2015山特电子(深圳)有限公司 安全注意事项 操作安全 1.在使用本产品前,请仔细阅读“安全注意事项”,以确保正确和安全的使用。并请 妥善保存说明书。 2.操作时,请注意所有警示标记,并按要求进行操作 3.避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。 4.本设备不能安装在靠近热源区域,或有电暖炉、热炉等类似的设备附近 5.放置UPS时,在其四周要留有安全距离,保证通风。安装时,请参照说明书。 6.清洁时,请使用干燥的物品进行擦拭。 7.若遇火警,请正确使用干粉灭火器进行灭火。若使用液体灭火器会有触电危险。 电气安全 非专业人员请勿打开机壳,请有授权的维修人员操作。 1.上电前,请确认已正确接地,并检查接线和电池极性的连接正确。 2.当UPS需要移动或重新接线时,应断开UPS所有电气连接,保证UPS完全停机,否 则输出端仍可能带电,有触电的危险 3.请使用山特指定的附加装置和附件。 4.小心电击 维护由UPS供电设备时,请断开设备与UPS的连接 维护和安装UPS输入输出端子时,请关闭UPS,并断开UPS所有电气连接。 电池安全 1.电池的寿命随环境温度的升高而缩短。定期更换电池可保证UPS工作正常,并保证 足够的后备时间。 2.蓄电池维护只能由具备蓄电池专业知识的人员来进行 3.蓄电池存在电击危险和短路电流危险。为避免触电伤人事故,在更换电池时,请遵 守下列警告: A.不要佩带手表、戒指或类似的金属物体; B.使用绝缘的工具 C.穿戴橡胶鞋和手套; D.不能将金属工具或类似的金属零件放在电池上; E.在拆电池连接端子前,必须先断开连接在电池上的负载 4.请不要将蓄电池暴露于火中,以免引起爆炸,危及人身安全。 5非专业人士请勿打开或损毁蓄电池,因为电池中的电解液含有强酸等危险物质,会 对皮肤和眼睛造成伤害。如果不小心接触到电解液,应立即用大量的清水进行清 洗,并去医院检查。 6.请不要将电池正负极短路,会导致电击或着火。 使用保养 1.使用环境及保存方法对本产品的使用寿命及可靠性有一定影响,请不要在以下工作 环境中使用: A.超出技术指标规定(温度0℃~40℃,相对湿度20%~90%)的高、低温和潮湿 场所 B.有振动、易受撞的场所; C.有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。 2.如果长时间放置不使用,必须将UPS(不带电池)存放在干燥的环境中,存贮温度 范围:-25℃~+55℃。UPS开机之前,必须先让环境温度回暖至0℃以上,并维 持2小时以上。 目录 1、简介………………………………………………………1 1.1符号说明 12前视图… 1.3后视图……… 14产品规格 2、安装… 2.1拆包检查………… 2.2配线表 2.3UPS连接 24外接电池的安装… “中““十中中书水的节非丰非非非非非和非非 8 2.5连接到计算机接口………………………………………9 2.6并机套件(选件)…………………………………………………9 27智能插槽与智能卡(选件)…………………………12 28EPO(选件)… 13 29维护开关(选件)… 14 2.10USB接口(选件)… 14 3、控制面板…… 15 4、操作 …18 4.1开机 ……18 42关机………………………………………………20 5、电池维护与保养……………………121 6、常见故障处理………2 7、维修保证……………………………23 1、简介 本系列UPS是一种先进的在线式正弦波不间断供电系统,可以为您的精密设备提供可 靠、优质的交流电源。其适用范围很广,可以用在电脑设备、通信系统以及工业自动 控制设备上,同时还可提供丰富的选配件功能,满足不同需求。它的双转换在线式设 计,不同于后备式UPS。当市电正常时,它会对市电进行调整、滤波,为您的设备提 供更加优质的电源;当市电异常或中断时,它会无时间中断地从备用电池为您的设备 提供优质的后备电源;在过载或逆变失败情况下,UPS会转换到旁路状态,由市电供 电;若过载情况消除,UPS会自动转回到逆变器供电状态 本手册适用于 CASTLE6G系列产品,包括: 3C15KS:三相输入单相输出,可外接电池的长延时机型 3C20KS:三相输入单相输出,可外接电池的长延时机型。 1.1符号说明 符号及含义 符号 含义 △ 注意 A 危险 交流电 直流电 保护接地导体 保护连接导体 循环 勿与杂物一同放置 过载 电池 开关机 12前视图 3C15KS/3C20KS 1.3后视图 ①EPO(选配件) ②USB接口(选配件 ③风扇 ④计算机接口 ⑤旁路保护开关 ⑥输入保护开关 ⑦束线架 ⑧端子排盖板 ⑨维护开关(选配件) ⑩智能插槽(选配件) 日 ①并机卡(选配件) 3C15KS/3C20KS 14产品规格 机器型号 3CI5KS 3C20KS 尺寸(宽x深×高)248×500×616 248×500×616 净重(Kg) 功率 视在功率(KVA)/ 有功功率(KW) 15KVA/13SKW 20KVA/18KW 市电 电压范围 208VAC~476VAC(线电压) 120VAC~275VAC(相电压) 电流* 30A. max 39A. max 频率范围 40Hz 70Hz 功率因数 0.99 旁路 电压范围 187VAC-264VAC 电流 86A 114A 频率范围 46H754H7 输出 电压 220VAC(±1%) 电流 68A 91A 频率 46HZ-54HZ 功率因数 0.9 105%~125%,常温(环境温度0~30度)10分钟后转旁路, 过载能力 高温(环境温度30~40度)1分钟后转旁路;125%-150%6, 30秒后转旁路;>150%,0.5秒后转旁路 峰值因数 3:1(max) 失真度 THD<2%(线性满载) 蓄电池(电池在高温下使用,寿命会急剧下降) 后备时间 取决于外接电池容量 充电时间 取决于外接电池容量 *最大电流是在UPS输入176V,输出带额定满载,充电器满负荷工作的条件下获得。 机器型号 3CISKS 3C20KS EMC标准 IEC62040-22005/GB7260-2-2009 国家标准 GB4943.1-2011 行业标准 YDT1095-2008/CC31082011 工作环境温度 0℃~40℃ 存储温度 25℃~55℃ 环境湿度 20%~90%(无冷凝) 海拔高度 <1000m △警告:本产品用于第2类环境中的商业和工业用途,可能需要采取安装限制或附 加措施以抑制骚扰。 注:建议UPS输出线不大于10m,外接通信线、并机线及温度侦测线等不大于3m,否 则,可能需要采取安装限制或附加措施以抑制骚扰。 高海拔地区负载量=额定功率×降额系数(和海拔对应的) 海拔(m)100015002000250030003500400045005000 降额系数100%95%91%86%82%78%74%70%67% △注意:若UPS被使用在海拔10m0以上,必须采用递减额定值输出,降额系数参 见上表。

...展开详情
试读 30P 山特3C15KS系统UPS电源说明书
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
上传资源赚积分or赚钱
    最新推荐
    山特3C15KS系统UPS电源说明书 50积分/C币 立即下载
    1/30

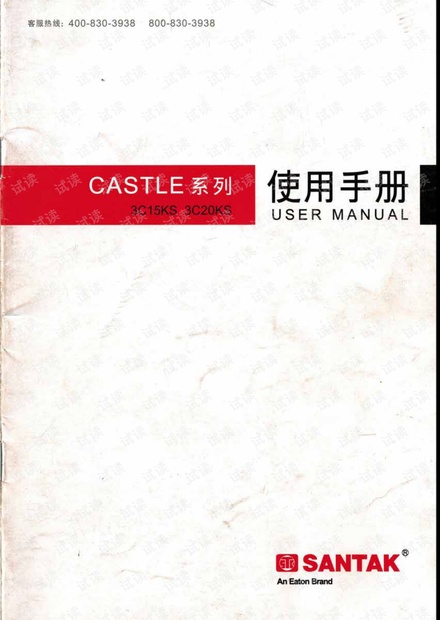

    山特3C15KS系统UPS电源说明书第1页
