同相放大器是一个电压串联负反馈放大器,信号输入到运算放大器的同相输入端,输出电压反馈到运放的反相输入端,构成电压串联负反馈放大电路。其输入阻抗该、输出阻抗第、带负载能力强,且增益不受信号源内阻的影响。故同相放大器在电路中有着广泛的用途,如电压跟随器等
点频法测试数据与结果 表一点频法测量表 频率() 输出幅值 表二点频法测量表 频率() 输出幅值 根据测试结果,发现所设计的同相放大电路的3dB带宽≤30kHz,且输出波 形出现了交越失真。 分析总结与反思 5.1设计结果分析 所设计的同相放大电路的带宽为28kH2。采用士5V双电源供电、 输入信号,在通频带内可以得到约 左右的输出电压,带内增 益为 5.2总结与反思 通过这次电路设计,学会了用运算放大器设计同相放大电路 电路的增益带宽无论是仿真还是实物都没有达到要求。 输出波形出现了交越失真现在,无法消除。 在输出频率较高的情况下,输出波形会岀现相位偏移现象。

...展开详情
试读 3P 同相放大电路设计
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 分享精英

关注 私信
上传资源赚钱or赚积分
最新推荐
同相放大电路设计 35积分/C币 立即下载
1/3

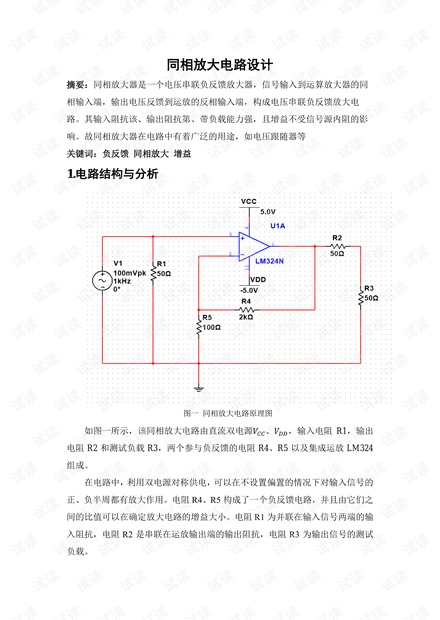

同相放大电路设计第1页
