三极管放大电路设计

所需积分/C币:26 2018-11-29 19:08:24 482KB PDF
收藏 收藏 3
举报

根据设计目标,选择使用三极管的射极偏置电路,因为三级管的射极偏置电路有较高的放大增益,且电路设计较为简单。如下图,为所构建的NPN型射极偏置电路
五、点频法测试数据与结果 实物电路图 点频法 4 6 8 10 频率(Hz) 1.3 2 50 1002008001K2K 输出幅值 77.9295210.210.210210.210410.610.6 pp 12 13 14 17 18 19 20 频率(Hz)5K10K50K100K500k|700K800K1M15M2M 输出幅值10.610.610.610.610210.090867:8 Vpp 六、分析总结与反思 设计结果分析 所设计的三级管放大电路的3dB带宽为13Hz-2MHz,采用12v单电源供电、1vpp输入 信号,在通频带内可以得到约104V00左右的输出电压,带内增益为20.34dB。 总结与反思 1.学会了根据所设计的电路选择合适的三极管,确定静态工作点。 2.学会了使用 Multisim 14电路仿真软件进行电路的仿真 3.明白了在三级管放大电路中,各个元件对电路放大性能的影响 4.在制作实物之后发现仿真结果与实物有一定的差异,所以不能全部都依据仿真的结果, 应自己多动手实践 5.无法精确的控訇电路的带宽。

...展开详情
试读 3P 三极管放大电路设计
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    三极管放大电路设计 26积分/C币 立即下载
    1/3

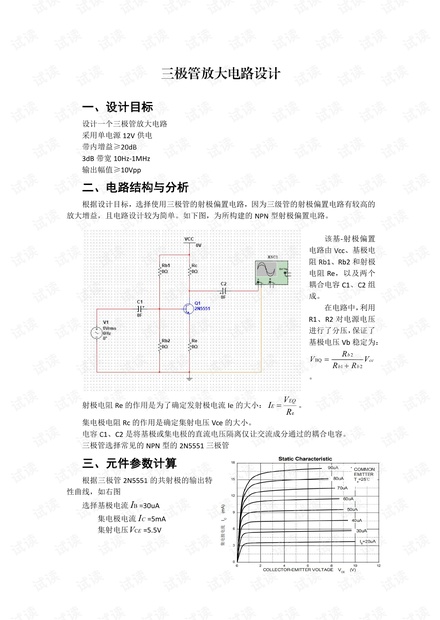

    三极管放大电路设计第1页
