目录
勘查定界软件（KCTools）介 绍 . ................................................................................................... 1
一．勘查定界面积和表格打印....................................................................................................... 1
1.计算面积，需要如下图层.................................................................................................... 1
2.每个表下面字段字段是必须的 . ........................................................................................... 2

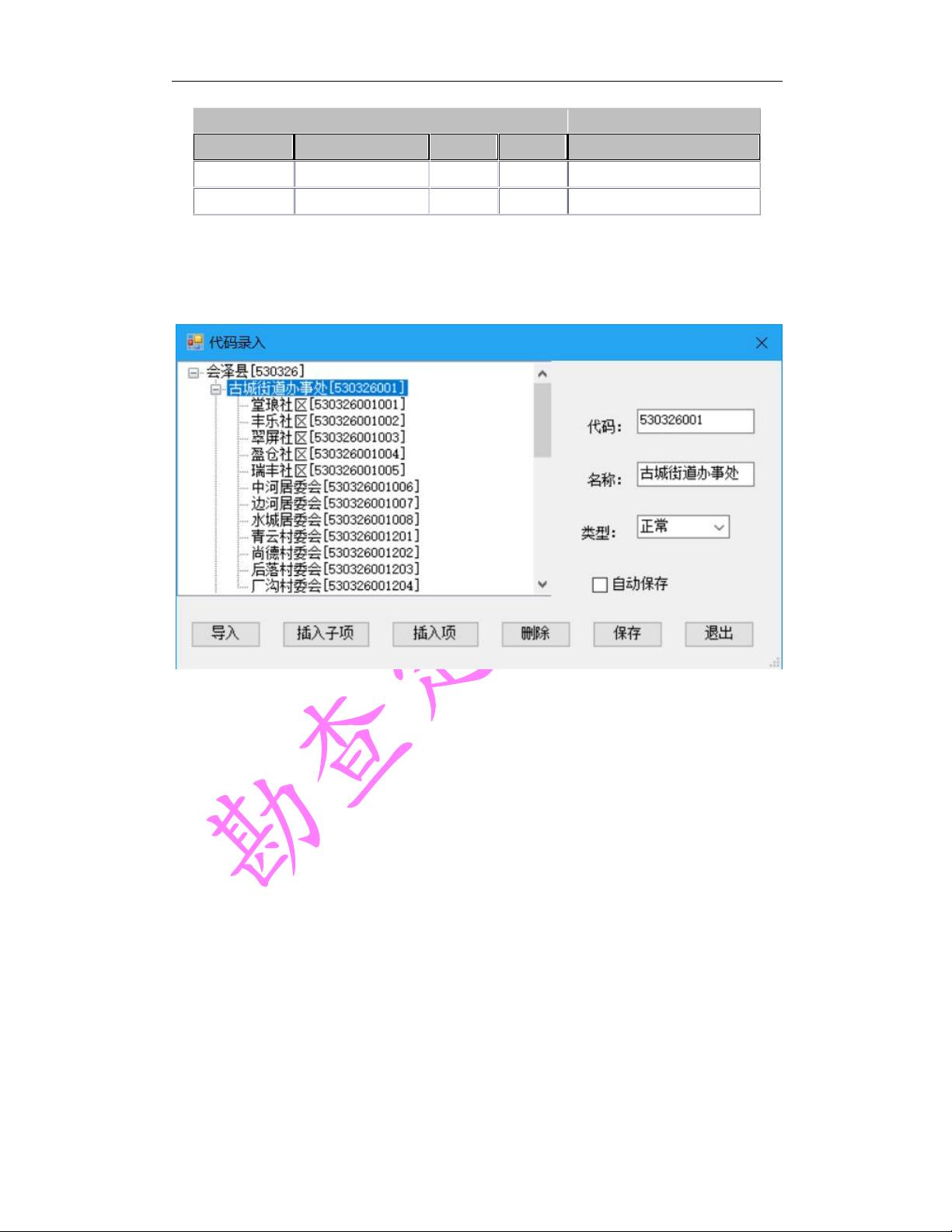

3.需要导出行政代码 . .............................................................................................................. 3
4. 勘查占地面积计算.............................................................................................................. 5
5.表格打印 . .............................................................................................................................. 8
二、梯形图表生成和打印 . ........................................................................................................... 1 6
2.1 梯形接合表生成 .............................................................................................................. 1 6
2.3.1 根据范围创建........................................................................................................ 1 6
2.3.2 有图层创建............................................................................................................ 1 8
2.3.3 屏幕上画 . .............................................................................................................. 1 9
2.2 梯形图幅打印 . ................................................................................................................. 2 1
2.2.1 根据图幅号生成图框和打印 . .............................................................................. 2 2
2.2.2 根据屏幕创建标准分幅图框和打印 . .................................................................. 2 4
2.2.3 批量创建梯形标准分幅图框和打印 . .................................................................. 2 5
三、矩形图幅生成和打印 ............................................................................................................ 2 7
3.1 矩形图幅生成 . ................................................................................................................. 2 7
3.2 矩形图框制作和打印....................................................................................................... 3 0
3.2.1 在屏幕上画矩形图框 . .......................................................................................... 3 1
3.2.2 根据选择对象创建矩形图框 . .............................................................................. 3 3
3.2.3 根据行政区，批量矩形图框 . .............................................................................. 3 5
四、倾斜图框图表生成和打印..................................................................................................... 4 5
4.1 创建倾斜图幅生成........................................................................................................... 4 5
4.2 倾斜图框打印 . ................................................................................................................. 4 7
五、系统参数设置 . ....................................................................................................................... 4 9
5.1 基本信息设置 ................................................................................................................. 4 9
5.2 四角标注 . ........................................................................................................................ 5 4
5.3 图 廓信息 . ....................................................................................................................... 5 5
5.4 网 格 信息 . ....................................................................................................................... 5 7
5.5 结 合图表信息 . ............................................................................................................... 5 8
5.6 比例尺条 . ........................................................................................................................ 5 9
六.软件注册 . .................................................................................................................................. 6 0
七.其他问题 . .................................................................................................................................. 6 1
7.1 运 行 C OM 错 误 . .............................................................................................................. 6 1
7.2 Excel.ApplicationClass 000000000046 错误 . ................................................................. 6 2
7.3 缺 失 处 理 . ......................................................................................................................... 6 3
7.4 升 级 说 明 . ......................................................................................................................... 6 5

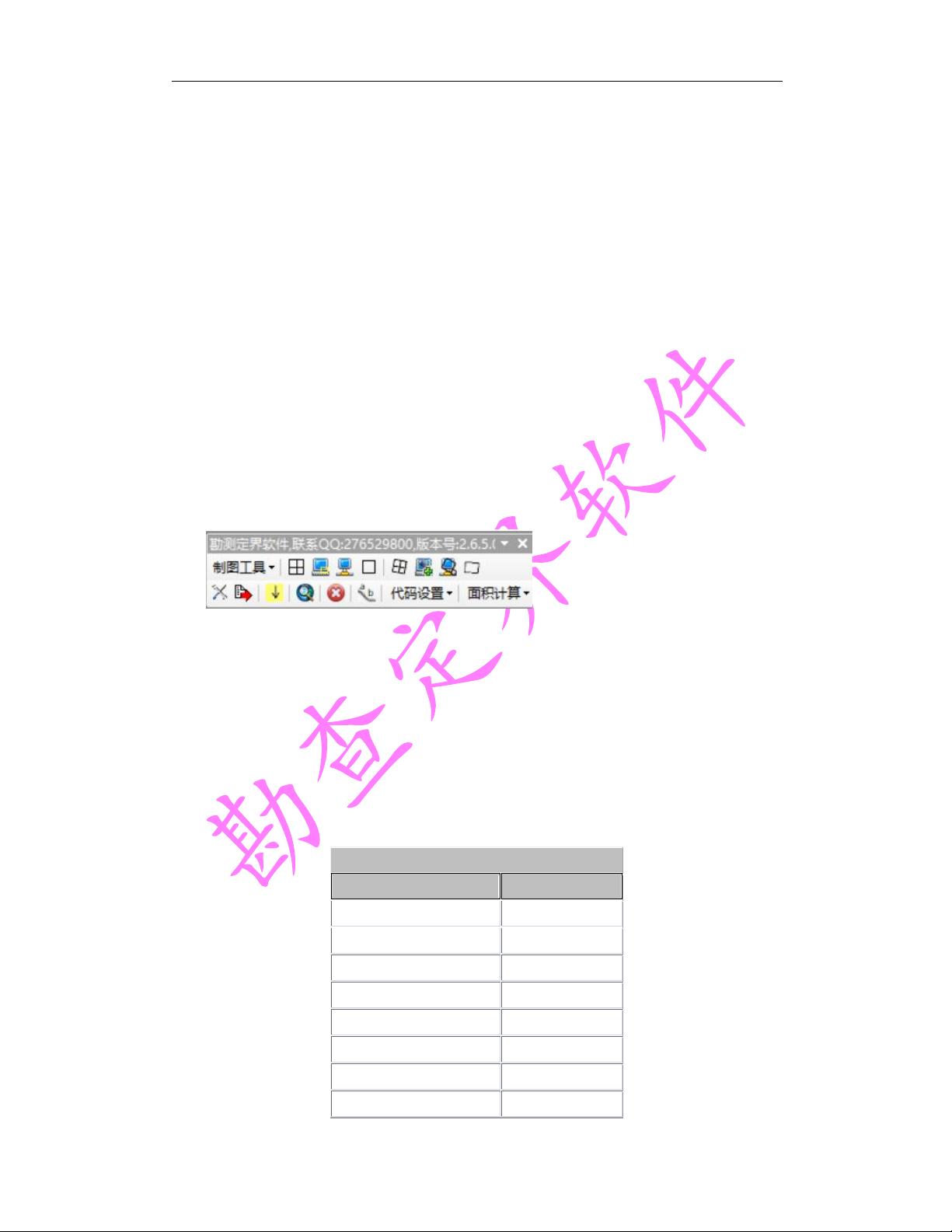

勘查定界软件（KCTools）
介绍
勘查定界软件，简称
KCTools
，集成在
ArcMap10.0, ArcMap10.1,
ArcMap10.2, ArcMap10.3, ArcMap 10.4,ArcMap 10.5
安装就可以直
接使用。主要有以下功能
1.
勘查定界面积和表格打印
2.
矩形接合图表生成和打印
3.
梯形接合图表生成和打印
4.
参数设置
以后将加入很多内容，敬请关注。
注意：需要安装 ArcGIS Desktop10.0 以上（可以是
ArcGIS10.1,ArcGIS10.2, ArcGIS10.3 等，ArcGIS10.0 一定要打补丁
最好是 SP5）版本，是插件，直接在 ArcMap 中使用。目前版本 2.6.5
一．勘查定界面积和表格打印
1.计算面积，需要如下图层
图层名
表名
表英文
坝区范围 BQFW
地类图斑 DLTB
耕地利用等 ZLDJ
基本农田保护图斑 JBNTBHTB
接幅表 JFB
零星地物 LXDW
线状地物 XZDW
用地范围 YDFW
第 页
2
图层名
表名 表英文
组级区域 ZJQY
2.每个表下面字段字段是必须的
字段
图层名 字段名 字段英文 字段类型 备注
BQFW 坝区名称 BQMC String
DLTB 图斑地类面积 TBDLMJ Float
DLTB 地类编码 DLBM Char
DLTB 地类名称 DLMC Char
DLTB 权属性质 QSXZ Char
DLTB 权属单位代码 QSDWDM Char
DLTB 权属单位名称 QSDWMC Char
DLTB 座落单位代码 ZLDWDM Char
DLTB 座落单位名称 ZLDWMC Char
DLTB 扣除类型 KCLX Char
DLTB 扣除地类编码 KCDLBM Char
DLTB 扣除地类系数 TKXS Float
DLTB 图斑面积 TBMJ Float
DLTB 线状地物面积 XZDWMJ Float
DLTB 扣除地类面积 TKMJ Float
DLTB 耕地坡度级 GDPDJ Char
DLTB 零星地类面积 LXDWMJ Float
JBNTBHTB 地类代码 DLBM String
LXDW 地类编码 DLBM Char
LXDW 地类名称 DLMC Char
LXDW 面积 MJ Float
XZDW 地类编码 DLBM Char
XZDW 地类名称 DLMC Char
XZDW 宽度 KD Float
XZDW 扣除比例 KCBL Float
YDFW 地块号 地块号 String 内容是地块一、二、三
YDFW 地块名 地块名 String
YDFW 地块序号 DKXH String 根据地块号更新是 1、2、3
ZJQY 权利人 QLR String
ZJQY 证书编号 ZSBFH String
