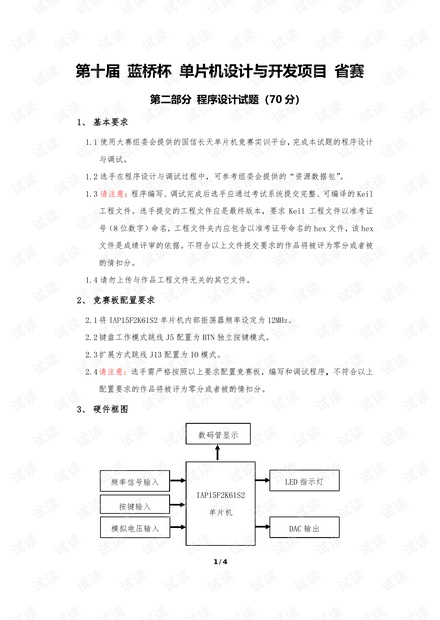

第十届蓝桥杯 单片机设计与开发项目省赛-程序设计试题

所需积分/C币:46 2019-03-24 14:47:16 252KB PDF
收藏 收藏 2
举报

第十届蓝桥杯 单片机设计与开发项目省赛-程序设计试题
提示符 天启用:熄灭 电压值:3.41V 图3申压测量显示界面 4.3按键功能 1)按键功能说明 S4:定义为“显示界而切换”按键,按下S4按键,切换选择频率显 示界面和电压显示界面,按键S4换模式如下图所示 S4按下 返回电压测量界面 电压测量 S4按下 进入频率显示界面 频率测量 S5:定义为PCF8591DAC“输出模式切换”按键,按下S5,DAC输岀 电压跟随申位器RB2输出电压Vm2变化而变化,保持与V2电压值一致 再次按下S5,DAC输出固定电压2.0V,不再跟随电位器RB2输出电压 变化。按键S5工作模式如下图所示: S5按下 VrAc=2V S5按下一 S6:定义为“LED指示灯功能控制”按键,按下S6按键,关闭或打开 LED指示灯者示功能。按键S6工作模式如下图所示 S6按下 LD功能启用)6按下→(LED功能禁用 备注:关闭LED指示灯功能状态下,所有LED指示灯熄灭 S7:定乂为“数码管显示功能控制”按键,按下S7按鍵,关闭或打 开数码管显示功能。按键S7工作模式如下图所示: S7安下 数码管显示功能启用)S7按下+数码管显示功能禁用 备注:关讦数码管状态下,所有数码管熄灭。 4.4LED指示灯功能 1)电压测量功能指示:L1点亮,L2熄灭 2)频率测量功能指示:L1熄灭,L2点亮 3/4 3)指示灯L3功能: 电位器RB2输出电压(Va2) L3指示灯状态 VE2≤1.5V 熄灭 1.5V≤V2<2.5V 点亮 2.5VsV2<3.5V 熄灭 Vm2≥3.5V 点亮 1)指示灯L4功能: 信号频率(Fr) L指示灯状态 FouT <IKllz 熄灭 1KHz≤F<5KHz 点亮 5KHz≤For<10KHz 熄灭 点亮 5)指示灯L5功能:DAC输出同定电压(2.0V)时,L5熄灭,DAC输出电压跟 随RB2电位器输出电压变化时,L5点亮。 6)本试题未步及的LED指示火应处于熄灭状态。 4.5初始状态说明 1)初始状态上电默认处于电压测量状态,数码管显示和LED指示功能启用。 2)初始状态上电默认PCF8591DAC芯片输出固定申压值2.0V 4/4
