XN297L
系列产品说明书
2.4GHz 单片高速无线收发芯片
概述
XN297L系列芯片是工作在2.400~2.483GHz世界通用ISM频段的单片无线收发芯片。
该芯片集成射频收发机、频率发生器、晶体振荡器、调制解调器等功能模块，并且支持一对
多组网和带ACK的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯片已将
多颗外围贴片阻容感器件集成到芯片内部。
主要特性
1、功耗较低
发射模式（2dBm）工作电流19mA；接收模式工作电流15mA；休眠电流2uA。
2、节省外围器件 支持外围5个元器件，包括1颗晶振和4个贴片电容； 支
持双层或单层印制板设计，可以使用印制板微带天线； 芯片自带部分
链路层的通信协议；配置少量的参数寄存器，使用方便。
3、性能优异
250K / 1M / 2M
bps模式的接收灵敏度为-91
/ -87 / -83dBm；发射输出功率最大可
达13dBm；抗干扰性好，接收滤波器的邻道抑制度高，接收机选择性较好。
其它特性
四线 SPI 接口通信
SPI 接口速率最高支持4Mbps
支持最大数据长度为32字节（两级FIFO）
或者 64字节（单级FIFO）
QFN20L0303 / SOP16 / SOP8封装
1M / 2Mbps模式，需要晶振精度 ±40ppm
250kbps模式，需要晶振精度 ±20ppm
工作电压支持2.2~3.3V
工作温度支持-40~+85℃
GFSK通信方式
支持自动应答及自动重传
支持RSSI检测功能
带自动扰码和CRC校验功能
应用方案
无线鼠标键盘
电视和机顶盒遥控器
无线游戏手柄
遥控玩具
有源无线标签
智能家居及安防系统
版本
修订时间
更新内容
相关文档
V4.6
2015. 11
增加芯片命名规
则说明
《02_XN297L 硬件设计和调试
参考》
《03_XN297L 软件设计和调试
参考》
《04_XN297L_RFdemo》
《05_SampleCode(XN297L)》
《
06_XN297L 与 XN297
的
区
别》
《07_XN297L_Time_set》
《08_XN297LAU_直插模组》
《09_XN297LBW 使用手册》
目录
1 命名规则
....................................................................................................................
4
1.1 XN297L
命名规则
.................................................................................................
4
1.2 XN297L
系列产品选择
.........................................................................................
4
2 主要电特性
................................................................................................................
4
3 极限最大额定值
........................................................................................................
3
4 系统结构方框图
........................................................................................................
4
5 引脚定义
....................................................................................................................
5
6 芯片工作状态
............................................................................................................
6
6.1 休眠模式............................................................................................................. 8
6.2 待机模式-I（STB1）..........................................................................................8
6.3
待机模式-III（STB3）
.......................................................................................
8
6.4 待机模式-II（STB2）.........................................................................................8
6.5 接收模式............................................................................................................. 9
6.6 发射模式............................................................................................................. 9
7 数据通信模式
............................................................................................................
9
7.1 普通模式........................................................................................................... 11
7.2 增强模式........................................................................................................... 11
7.3
增强发送模式.................................................................................................... 12
7.4 增强接收模式................................................................................................... 12
7.5 增强模式下的数据包识别............................................................................... 13
7.6 增强模式下的
PTX
和
PRX 的时序图
..............................................................
13
7.7 增强模式下的接收端一对多通信................................................................... 14
7.8 DATA F
I
F
O
........................................................................................................... 15
7.9 中断引脚........................................................................................................... 16
8 SPI 控制接口
............................................................................................................
16
8.1
SPI 指令格式......................................................................................................16
8.2
SPI 时序.............................................................................................................18
9 控制寄存器
..............................................................................................................
20
10 数据包格式描述
....................................................................................................
36
10.1 普通模式的数据包形式
.................................................................................
36
10.2 增强模式的数据包形式
.................................................................................
36
10.3 增强模式的
ACK
包形式.................................................................................37
11 典型应用电路（参考）
........................................................................................
37
12 封装尺寸
................................................................................................................
38
13 联系方式
................................................................................................................
39
1 命名规则
1.1 XN297L
命名规则

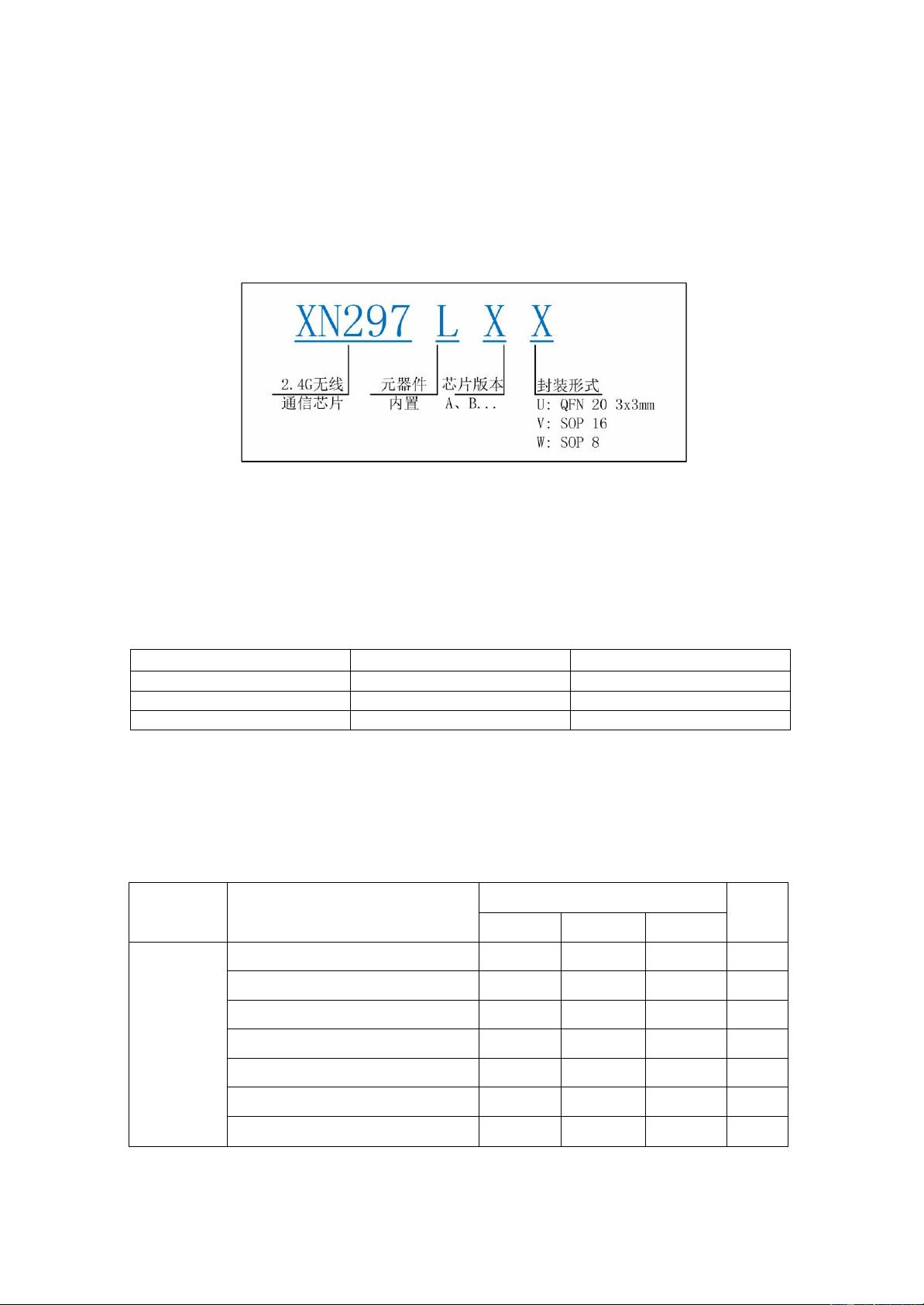

图1 X
N
297L系列芯片命名规则
1.2 XN297L
系列产品选择
表1 XN297L系列产品选择
产品型号
芯片版本
封装形式
XN297LAU
A
U
XN297LAV
A
V
XN297LBW
B
W
2 主要电特性
表2 XN297L系列芯片主要电特性
特 性
测试条件(VCC =
3V±5%，
TA=25℃)
参数值
单位
最小
典型
最大
ICC
休眠模式
2
uA
待机模式 1
30
uA
待机模式 3
650
uA
待机模式 2
780
uA
发射模式 (-35dBm)
9
mA
发射模式 (-20dBm)
9.5
mA
发射模式 (0dBm)
16
mA
发射模式 (2dBm)
19
mA
发射模式 (8dBm)
30
mA
发射模式 (13dBm)
66
mA
接收模式 (250Kbps)
15
mA
接收模式 (1Mbps)
15.5
mA
接收模式 (2Mbps)
16.5
mA
系统指标
f
OP
工作频率
2400
2483
MHz
PLL
res
锁相环频率步径
１
MHz
f
XTAL
晶振频率
16
MHz
D
R
码率
0.25
2
Mbps
f
250
K
调制频偏@250Kbps
125
150
KHz
f
1M
调制频偏@1Mbps
160
300
KHz
f
2 M
调制频偏@2Mbps
320
550
KHz
FC
H
250 K
频道间隔@250Kbps
1
MHz
FC
H
1M
频道间隔@1Mbps
1
MHz
FC
H
2 M
频道间隔@2Mbps
2
MHz
发射模式指标
PRF
典型输出功率
2
8
13
dBm
PRFC
输出功率范围
-35
13
dBm
PBW1
发射带数据调制的 20dB
带宽
（250Kbps）
500
KHz
PBW
2
发射带数据调制的 20dB
带宽
（1Mbps）
1
MHz
PBW
3
发射带数据调制的 20dB
带宽
（2Mbps）
2
MHz
接收模式指标（注
1）
RX
max
误码率<0.1%时的最大接收幅度
0
dBm
RXSENS1
接收灵敏度（0.1%BER）
@250Kbps
-91
dBm
RXSENS
2
接收灵敏度（0.1%BER）
@1Mbps
-87
dBm
RXSENS
3
接收灵敏度（0.1%BER）
@2Mbps
-83
dBm
接收模式邻道选择性
