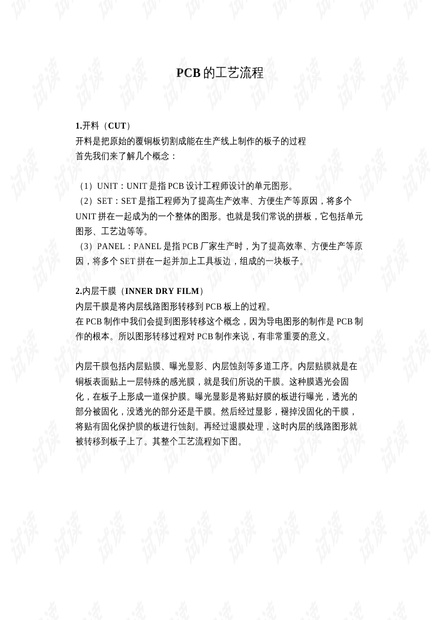

PCB的工艺流程 硬件工程师电路分析物联网模电单片机嵌入式技术.doc

《PCB工艺流程详解——硬件工程师的电路设计与制造指南》 PCB（Printed Circuit Board，印制电路板）是电子设备中的核心组件，它承载了电子元器件，并通过导电路径实现元器件间的电气连接。理解PCB的工艺流程对于硬件工程师而言至关重要，因为这直接影响到产品的性能和可靠性。以下将详细介绍PCB的制作步骤，从开料到表面处理，每一个环节都关乎着电路板的质量。 1. **开料**：这是PCB制造的第一步，目的是将大块的覆铜板切割成适合生产的小块。在设计中，工程师通常会将多个单元图形（UNIT）拼成一个SET，进一步组合成PANEL，以提高生产效率。在这一阶段，工程师需关注单元图形的布局，确保拼板的合理性。 2. **内层干膜**：这一工艺涉及图形转移，即将设计好的线路图案转移到板上。内层干膜包括贴膜、曝光显影、蚀刻等步骤。设计人员需关注线宽和间距的设定，以避免短路或开路问题。例如，线宽过小可能导致线路断裂，而间距过小则可能引发短路。 3. **棕化**：棕化处理是为了增强层间粘接力，通过化学处理使内层铜面形成粗糙的有机金属层，确保层压时的稳定性和耐用性。 4. **层压**：层压是通过半固化片（pp片）将多层线路板粘合成一体。设计时需考虑层压的对称性，以防止因压力和温度差异导致的板面弯曲。此外，布铜的均匀性也是影响层压质量的重要因素。 5. **钻孔**：钻孔工艺是形成通孔，使不同层间的电路连通。钻孔精度直接影响到孔金属化的质量。 6. **沉铜与板镀**：沉铜是使孔壁覆盖铜层，板镀则是对铜层加厚，以满足最终的铜厚要求，同时防止孔内铜层氧化。 7. **外层干膜与图形电镀**：此步骤与内层干膜类似，主要形成外层电路图形，并通过电镀增加铜层厚度。 8. **阻焊（绿油）**：阻焊层是防止焊接时短路的关键，通过丝网印刷或涂覆方式在板面上形成保护层，仅露出焊接所需的焊盘和孔。 9. **丝印字符**：丝印字符是在板面上印制文字、商标或符号，便于识别和组装。 10. **表面处理**：最后一步是表面处理，如喷锡、沉金或OSP，目的是提升可焊性，保持铜面的电气性能，并防止氧化。 每个步骤都紧密相连，任何一个环节的疏忽都可能导致PCB性能下降，因此硬件工程师在设计之初就必须考虑到生产工艺的可行性。了解这些工艺流程，不仅可以帮助工程师优化设计，也能确保PCB制造过程的顺利进行，从而提高产品的质量和可靠性。
