基于StarCCM+热管理仿真interface没有生成的原因 硬件工程师电路分析物联网模电单片机嵌入式技术.doc

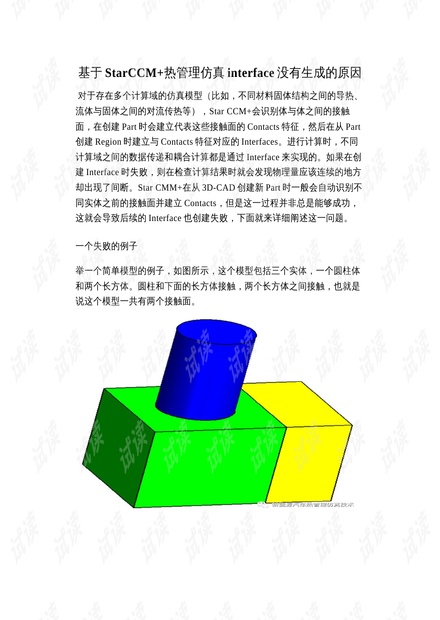

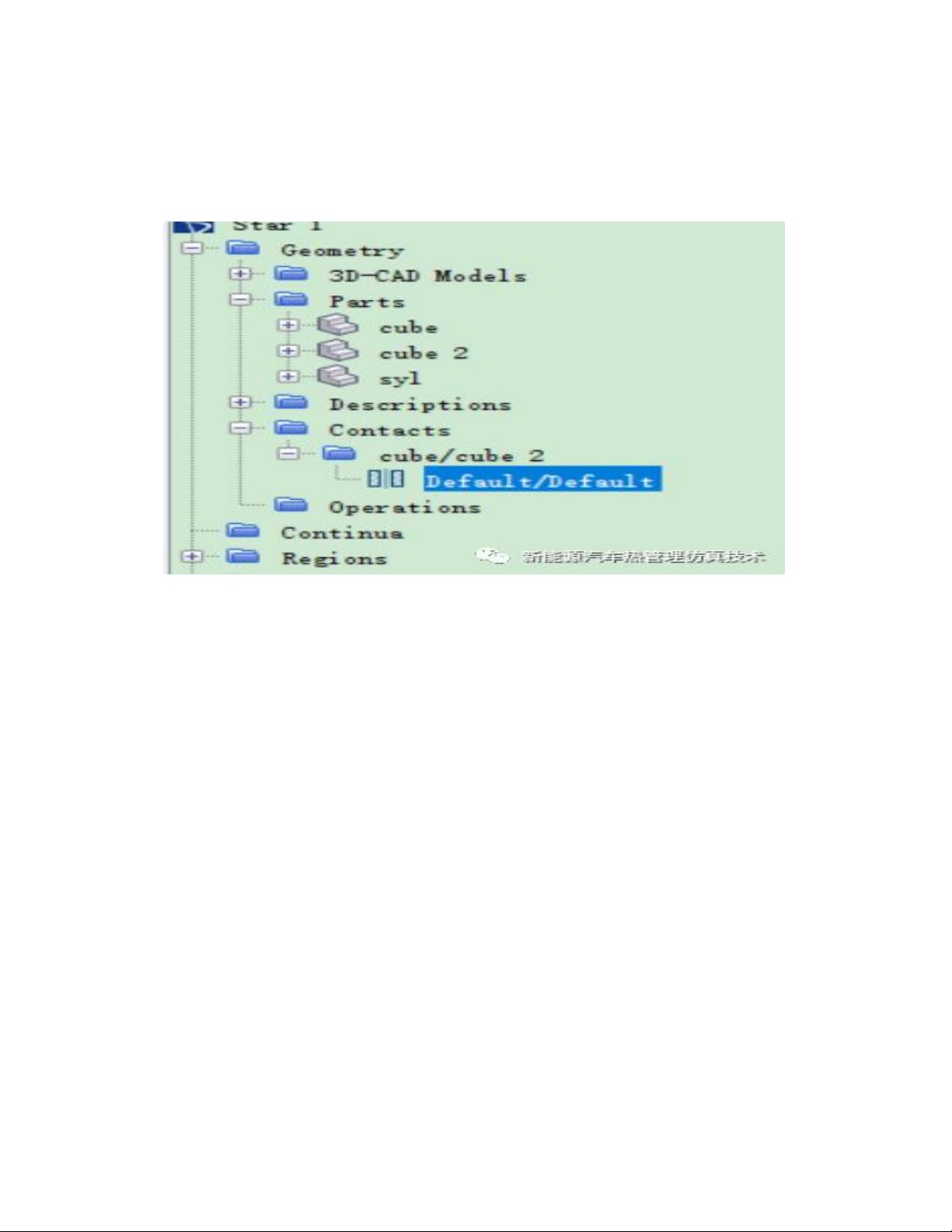

在进行热管理仿真的过程中,StarCCM+是一款强大的工具,它能处理复杂的多物理场问题,特别是在热传导和流固耦合方面。然而,有时用户可能会遇到一个问题,即基于StarCCM+的热管理仿真界面没有成功生成,这主要涉及到模型的接触面识别、Part、Contact和Interface的创建过程。本文将深入探讨这个问题,并提供一种解决方案。 理解StarCCM+中的关键概念至关重要。Part是模型中独立的几何实体,而Contact是在这些实体之间识别出的接触面,它们是进行热传递的基础。Interface则是基于Contact创建的,用于在不同Part之间传递物理量,如温度、热量等。当Interface未能正确生成时,意味着不同计算域间的耦合计算无法正常进行,可能导致仿真结果出现间断或不连续性。 问题的根源在于3D-CAD模型的构建。以一个简单的模型为例,该模型包含一个圆柱体和两个长方体,理论上应有两个接触面。但在实际操作中,由于3D-CAD模型的复杂性,StarCCM+可能无法自动识别所有接触面,导致Contact数量不足。在这种情况下,即使继续创建Region,也会因缺少必要的Contact而导致Interface生成失败。 解决这个问题的方法是使用Imprint功能。Imprint允许将不同实体的表面合并,使得原本无法识别的接触面变得清晰。在本例中,隐藏圆柱体后,两个长方体看似没有接触,但通过Imprint,圆柱体的轮廓会被“印”在长方体上,形成新的表面。重新创建Part和Region后,Contact和Interface的数量都正确地增加到两个,确保了接触面的完整性和热管理仿真的准确性。 值得注意的是,对于完全重叠的面,如两个长方体的接触面,即使不使用Imprint,StarCCM+也可能成功创建Contact。这是因为软件可以识别出这些面是相同的。但在圆柱体和长方体的接触面上,由于面的形状不同,Imprint是必需的。 总结来说,为了避免此类问题,建议在进行热管理仿真前,对3D-CAD模型执行以下步骤: 1. 对所有体进行Imprint操作,确保所有接触面都能被准确识别。 2. 根据边界条件和网格划分的需求,对模型的面进行命名。 3. 根据命名的面创建Part,接着创建Contact和Interface。 遵循这些步骤,可以提高StarCCM+热管理仿真的准确性和可靠性,避免因Interface未生成导致的仿真错误。虽然这是个人的经验分享,但在实际工作中,这种做法已经被证明是有效的。
