无线射频电路开发经验杂谈
--------林夕
1
无线射频电路开发经验杂谈
目录
前述
一, 对讲机简易框图
二, 锁相环、振荡器
相位噪声
三, 发射链路框图
功率的 dB 表示
四, 发射链路的关键指标
1, 发射总输出功率与效率
2, 发射输出杂散
3, 邻道泄漏(邻道干扰)
4, 1dB 压缩点输出功率 P1dB
5, 交调
6, 峰值功率
7, 发射启动时间
8, 工作带宽内增益平坦度
9, DMR 协议时序发射(30ms 发 30ms 关)相关 V 发射指标
A:邻道瞬态功率(ACTP)
B: 功率上升和下降时间
C:频率拖动
D:量子误差(Magnitude Error)
E:关时隙功率
五, 发射链路总体设计
1, 要根据产品需求选型 PA(功率放大器)
PA 电性能
PA 热性能
2, 推动管选型
3, 预推动管的选型
4, 半导体材料的变迁
5, PA 的输出匹配网络
PCB 微带线匹配——微带线宽度设计
微带线匹配仿真
6, 天线低通
7, 功率自动控制与保护电路及时隙控制电路
功率自动控制与保护电路

无线射频电路开发经验杂谈
--------林夕
2
时隙控制电路
5W 以下产品功率自动控制电路与时隙控制原理
大功率 25W/50W 以上产品功率自动控制电路与保护电路原理
六, 发射链路原理图设计
发射链路电源工作时上电时序与关电时序
天线低通
天线收发开关
推动放大、末级 PA 放大电路
七, 发射链路 PCB 设计
八, 发射链路工程样机调试
九, 发射链路案例分享

无线射频电路开发经验杂谈
--------林夕
3
前述:
本人从事无线射频开发工作将近 20 年了,也是突然冒出一个想发,就是将我这些年工
作中的一些经验以及自身对射频简易通俗的理解方法,整理记录下来。但愿能给后来的初入
门者带来少许帮助——趁阳光正好,微风不燥。
因本人读书少,深层理论知识较欠缺,主要是些经验之谈,所以有错误处望读者能指出
探讨!谢谢!
无线射频产品范围较广,我从事的主要为无线对讲机产品,就从无线对讲机的射频电路
方面探讨。而我稍偏重发射链路,那就先从发射链路开始吧。

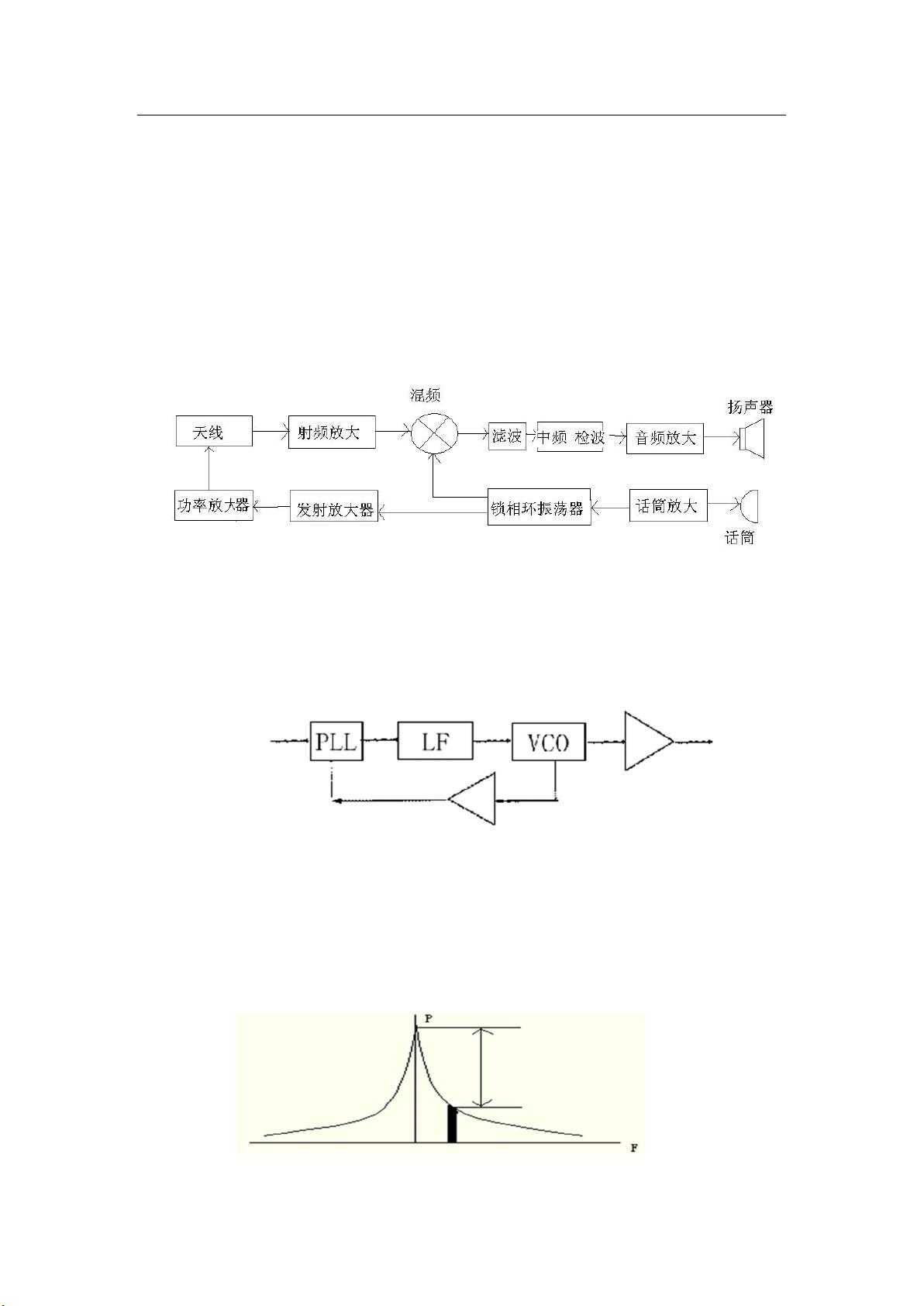

一,对讲机简易框图:
图 1
二,锁相环、振荡器
我们简称 FGU 或 VCO (框图如下):
为对讲机信号源部分——为发射链路提供初始信号(输出幅值-3—3dbm 间),为
超外差接收机提供第一本振信号,要求相位噪声越低越好。
图 2
相位噪声:
相位噪声是用来衡量本振等单频信号频谱纯度的指标,在时域表现为信号过零点的抖动。
理想的单频信号,在频域应为一脉冲,而实际的单频总有一定的频谱宽度,如下图所示。
本振信号可以认为是随机过程对单频调相的过程,因此信号所具有的边带信号被称为相
位噪声。 相位噪声在频域的可以这样定量描述:偏离中心频率多少 Hz 处,单位带宽内的功
率与总信号功率 相比。
图 3

无线射频电路开发经验杂谈
--------林夕
4

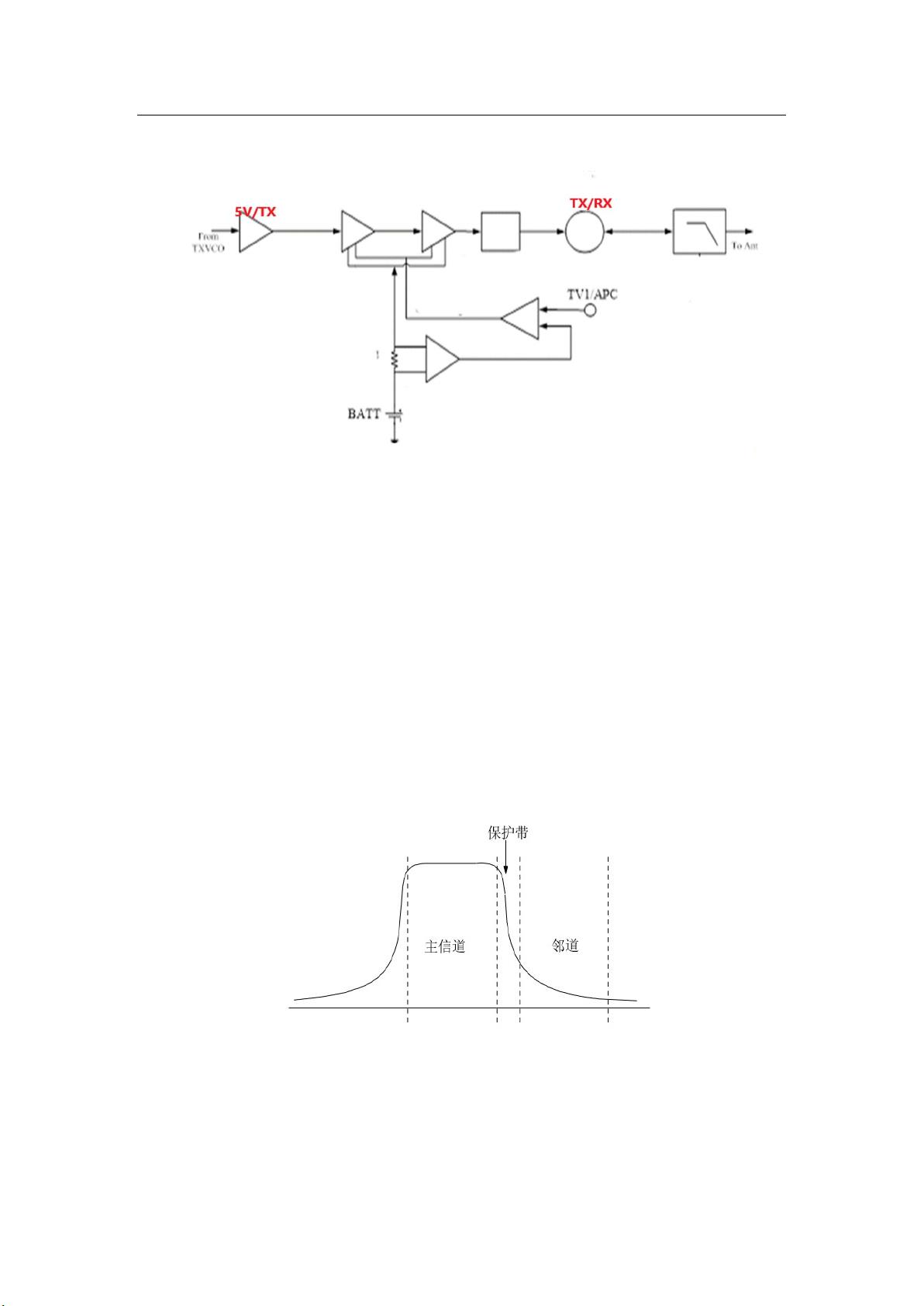

三,发射链路框图
图 4
我们这理发射链路就指把 VCO 输出的小信号已调载波放大到我们需求的功率值。手持
机一般为 5W(37dbm)。
功率的 dB 表示
射频信号的功率常用 dBm、dBW 表示,它与 mW、W 的换算关系:
dBm=10logmW
dBW=10logW
四,发射链路的关键指标:
1, 发射总输出功率与效率——最重要,也是最基本要求。
2, 发射输出杂散——主要是指发射载波频率的倍数谐波(谐波失真)(2 次、3 次等),
也包括发射链路可能产生的自激的杂散、还包括本机其它电路寄生杂波,耦合到发
射链路上杂散。CE 标准:1G 以下频率<-36dbm,1G 以上频率<-30dbm
3, 邻道泄漏(邻道干扰)——邻道干扰指标是用来衡量发射机的带外辐射特性,定义:
邻道功率与主信道功率之比,通常 用 dBc 表示,如下图:
图 5
4, 1dB 压缩点输出功率 P1dB
功率放大器增益压缩 1dB 所对应的输出功率称为 1dB 压缩点输出功率,记作 P1dB
5, 交调——发射机交调指标是来衡量多个发射机在一起工作时的相互干扰情况,设有
两个发射机在一起工作,发射机 B 发射出的信号会经过发射机 A 的天线耦合至发射
机 A,从而与发射机 A 的信号产生交调,该交调为发射交调。

无线射频电路开发经验杂谈
--------林夕
5

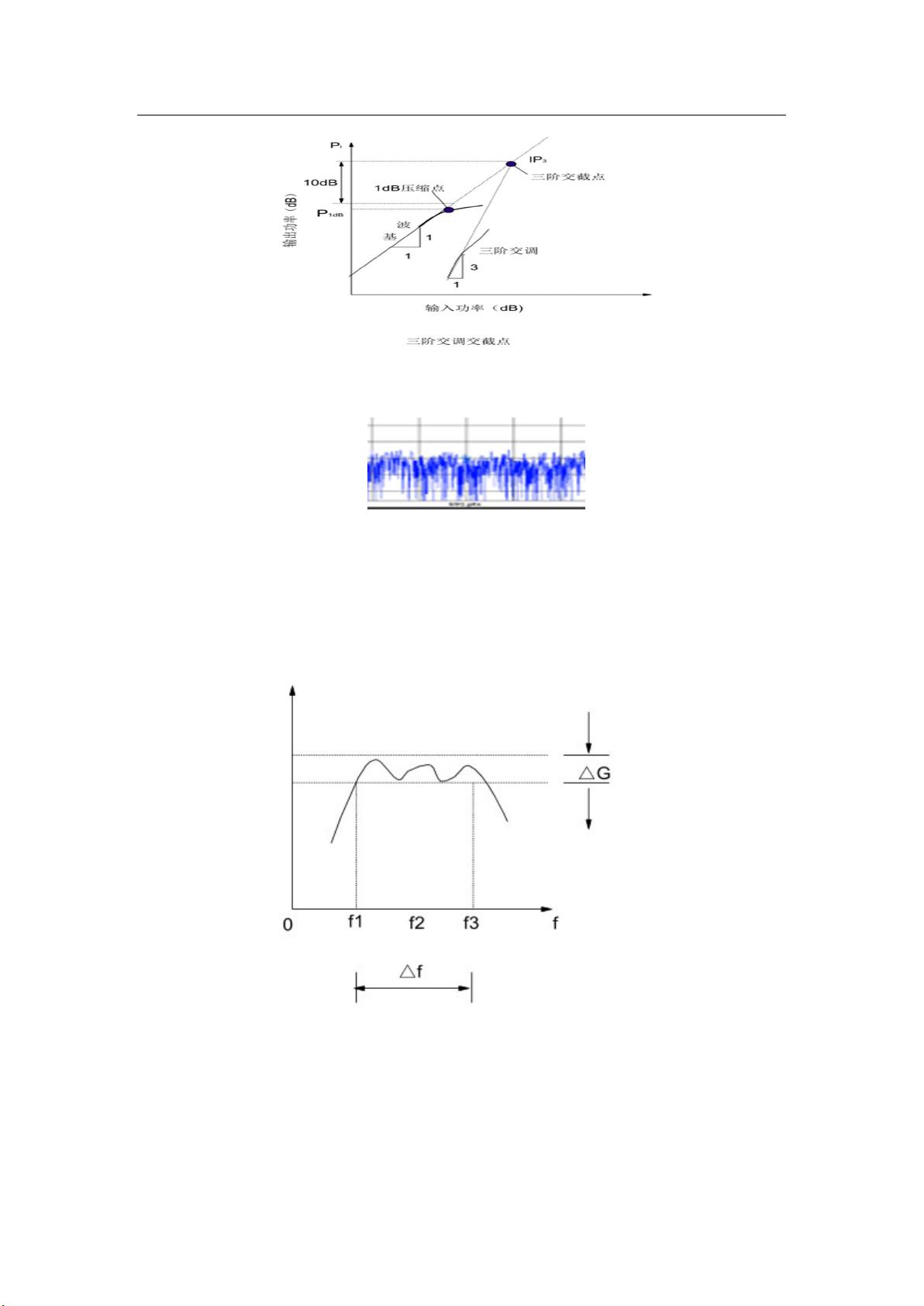

图 6
6, 峰值功率——峰值功率即是指以某种概率出现的尖峰的瞬态功率。概率取为 0.1%。
图 7
7, 发射启动时间——理论上是指发射链路供电源开启与发射 PA 栅压上电到链路输出
最大功率-1db 点的时间。(对讲机主要是指 PTT 按按下发射到链路输出最大功率-
1db 点的时间,这就包括了 PTT 按按下软件程序运行时间与 VCO 锁定时间。)
8, 工作带宽内增益平坦度——工作频段内各频点输出功率平坦度。
对讲机依赖软件控制发射链路的栅压值(APC)来实现的。
图 8
9, DMR 协议时序发射(30ms 发 30ms 关)相关 V 发射指标
实际调试验证:往往设计成——发时隙 30.5ms、关时隙 29.5ms
下图 DMR 的一个发射时隙(60ms)
