www.irf.com

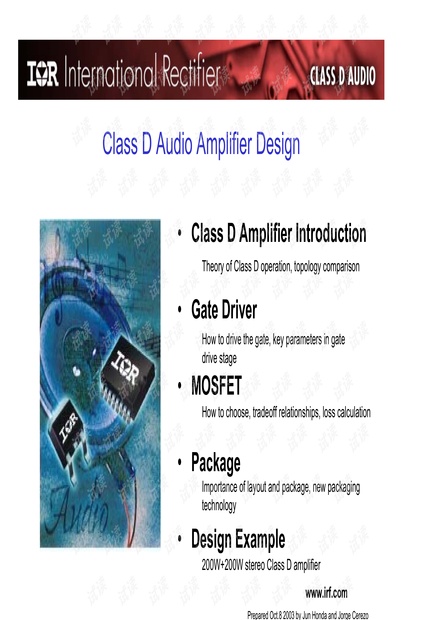

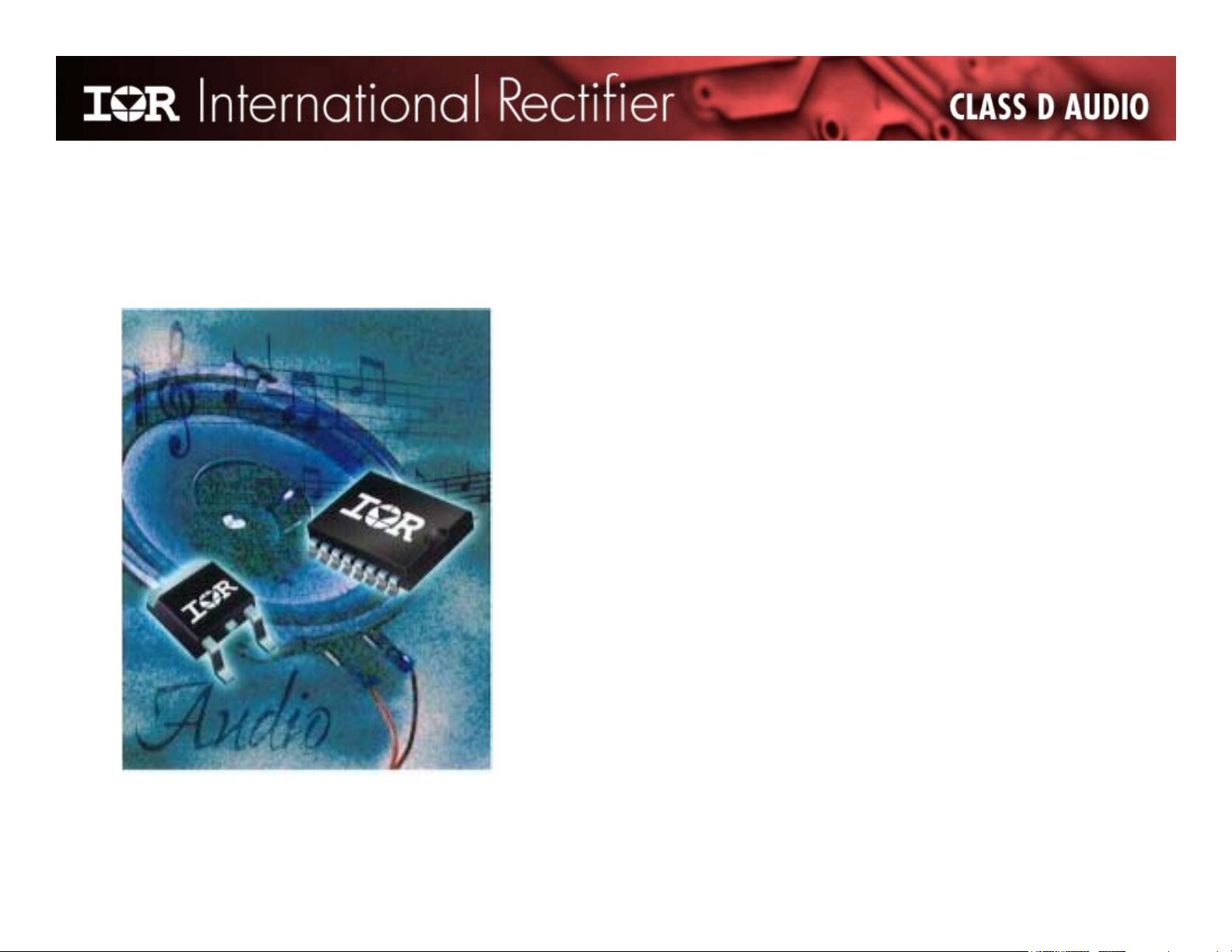

Class D Audio Amplifier Design

• Class D Amplifier Introduction

• Gate Driver

• MOSFET

• Package

• Design Example

Theory of Class D operation, topology comparison

How to drive the gate, key parameters in gate

drive stage

How to choose, tradeoff relationships, loss calculation

Importance of layout and package, new packaging

technology

200W+200W stereo Class D amplifier

Prepared Oct.8 2003 by Jun Honda and Jorge Cerezo

www.irf.com

Trend in Class D Amplifiers

• Make it smaller!

- higher efficiency

- smaller package

- Half Bridge

• Make it sound better!

- THD improvement

- fully digitally processed modulator

www.irf.com

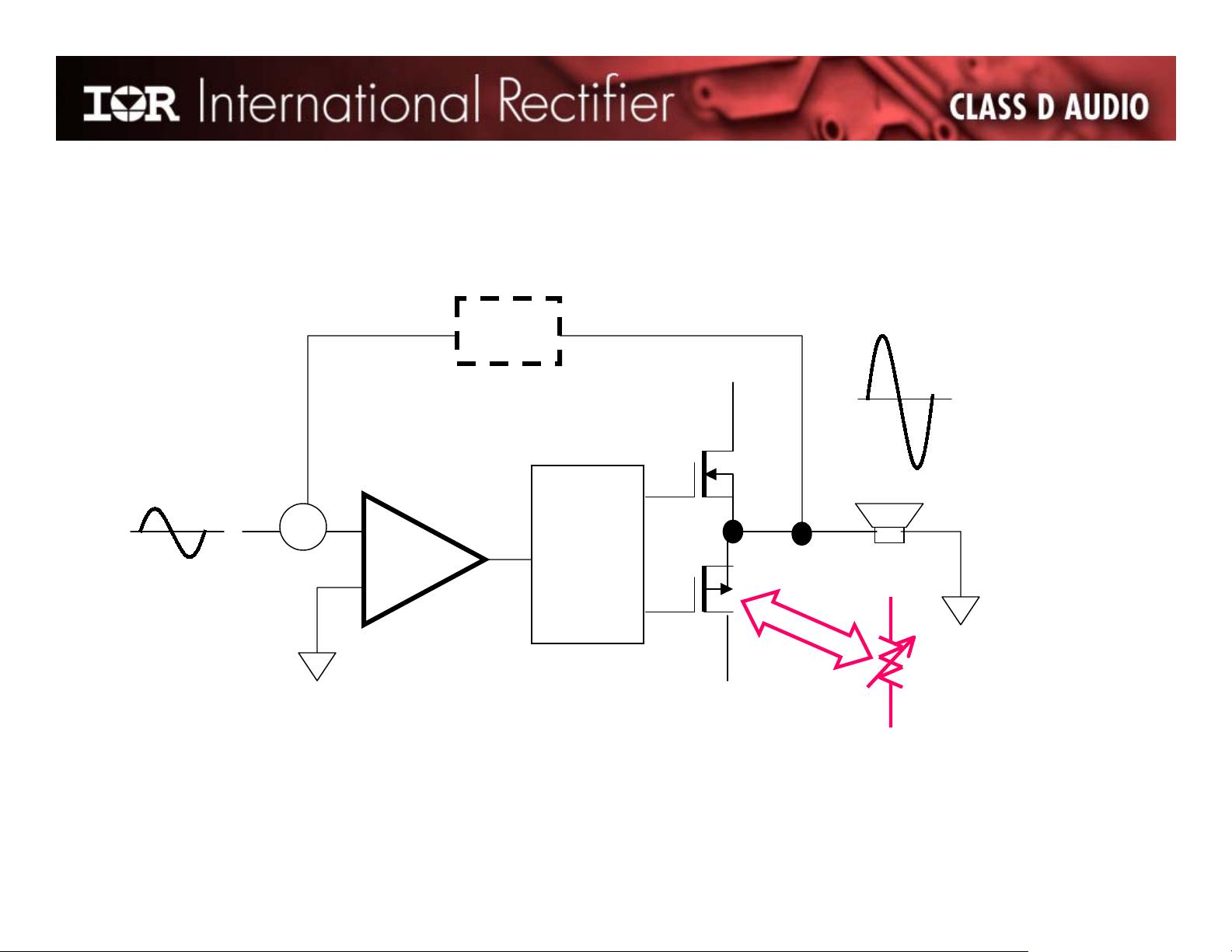

Traditional Linear Amplifier

Bias

Error amp

•

Vcc

• Vcc

Feed back

Class AB amplifier uses linear regulating transistors to

modulate output voltage.

= 30% at temp rise test condition.

System Î Gate Drive Î MOSFET Î Design Example

www.irf.com

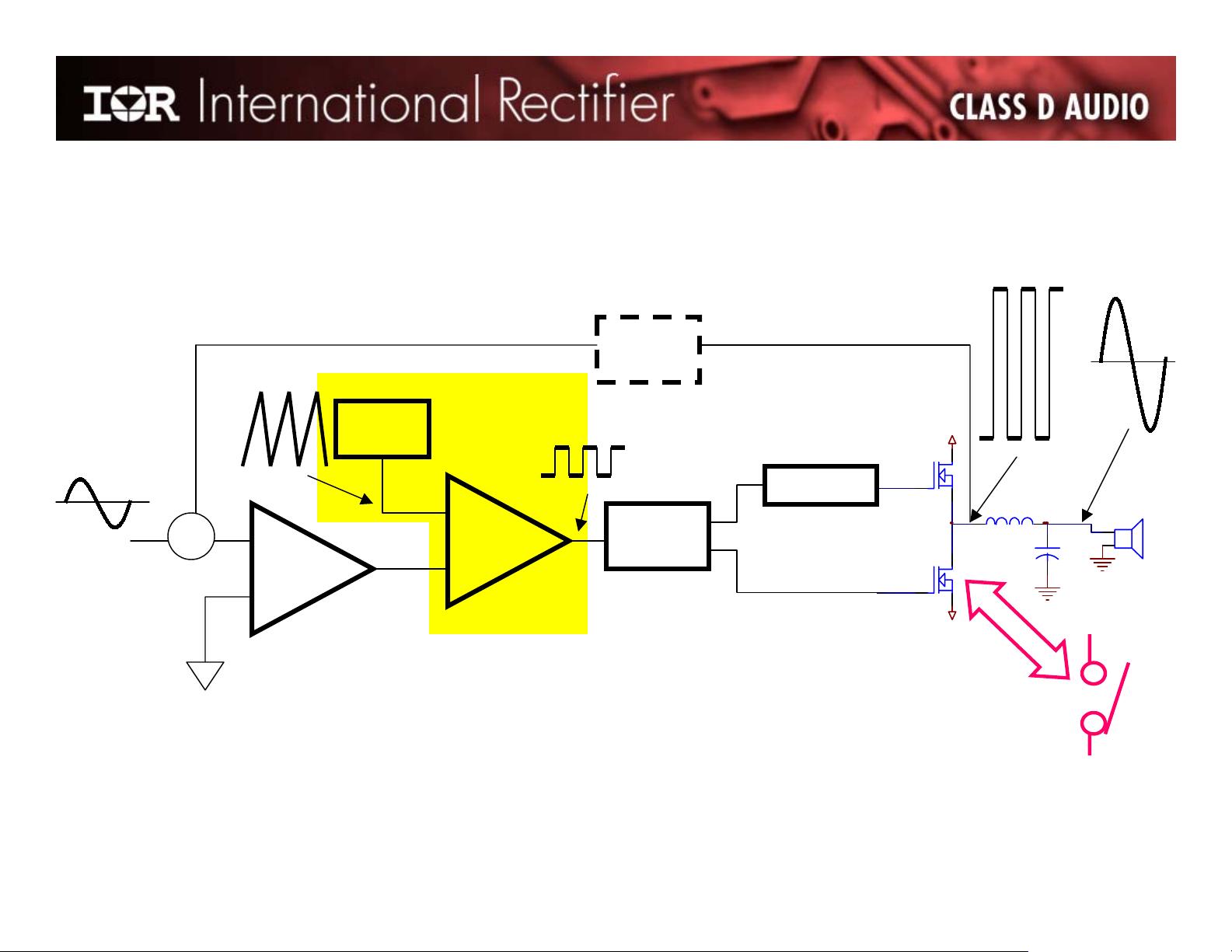

How a Class D Amplifier Works

+V C C

-V C C

Level Shift

Dead Time

Triangle

COMP

Error Amp

Nch

•

Feed back

Class D amplifier uses MOSFETs that are either

ON or OFF.

PWM technique is used to express analog audio

signals with ON or OFF states in output devices.

System Î Gate Drive Î MOSFET Î Design Example

www.irf.com

Basic PWM Operation

COMP

Class D

switching stage

LPF

The output signal of comparator

goes high when the sine wave is

higher than the sawtooth.

Using f

PWM

=400KHz to modulate 25KHz sinusoidal waveform
