于博士 OrCAD 图文教程
从于博士个人网上下的
于博士网站:http://www.sig007.com/
OrCAD 图文教程:快捷键小结
时间 来源未知 作者网络 点击 次
快捷键
被业界视为最优秀的原理图工具。
这个是原理图设计中的一部分快捷键总结,是从网上找到的,不是很全,以后争取出一份
全的。这份先收藏在这里。
应用环境 快捷键 说明
切换到原理图页面而不关闭
!"# 切换到原理图页面而不关闭
原理图页面编辑 $全选所有
原理图页面编辑 %放置总线 %&
原理图页面编辑 放置总线 %& 的分支 '(
原理图页面编辑 )放置电源符号
原理图页面编辑 *放置 *+ 符号
原理图页面编辑 ,放置连接点
原理图页面编辑 +放置网络别名
原理图页面编辑 -放置元件.从元件库/
原理图页面编辑 放置文本
原理图页面编辑 0放置电气连线
原理图页面编辑 1放置图形连线
原理图页面编辑 2放置无连接符号
原理图页面编辑 )记录宏操作
原理图页面编辑 )3回放宏操作
原理图页面编辑 )配置宏操作
元件库编辑.绘图/$%跳转至前一个
元件库编辑.绘图/$+跳转至后一个
原理图页面及元件库编辑 $编辑属性

原理图页面及元件库编辑 $)查找
原理图页面及元件库编辑 $吸附格点设置
原理图页面及元件库编辑 $1重做.恢复/
原理图页面及元件库编辑 $4撤销
原理图页面及元件库编辑 )5重复操作
原理图页面及元件库编辑 以鼠标指针为中心
原理图页面及元件库编辑 6水平镜像
原理图页面及元件库编辑 放大
原理图页面及元件库编辑 缩小
原理图页面及元件库编辑 旋转
原理图页面及元件库编辑 7垂直镜像
原理图页面及元件库编辑 结束连线、%&、图形连线
89是一个十分受欢迎的原理图设计软件,其他的功能我就不做过多评论了,但原理图
设计工具确实很好用,著名的 8 软件 89'8:-% 系列集成的原理图工具就
是这个。用过了之后就再也不想用别的了。该软件可以和很多 软件结合用,所以推荐
大家使用这个。
几款主流 pcb 软件比较
时间 来源于博士信号完整性研究 作者于博士 点击5 次
原理图设计软件:会 就可以了,支持的 +"; 超多,基本是业界标准。
-%$(软件
<-,现在推 "=;":'。国内低端设计的主流,国外基本没人用。简单易学,
适合初学者,容易上手;占用系统资源较多,对电脑配置要求较高。在国内使用 的
人还是有相当的市场的,毕竟中小公司硬件电路设计还是低端的居多,不过建议各位尽早
接触学习别的功能更优秀的软件,不要总在低层次徘徊,对薪水不是很友好啊,呵呵。
、9;
- 软件用的人也是相当的多,好用,易上手,个人感觉比 - 好不知多少倍。适合
于中低端设计,堪称低端中的无冕之王。现在市场上使用范围最广的一款 9 软件,适合
大多数中小型企业的需求。其本身没有仿真,做高速板时,要结合其他专用仿真工具,如
!(('。
、9'8:
高速板设计中实际上的工业标准。无论哪一方面都超牛。

-%$( 工具绝对一流,稍微熟悉一点后就不再想用其他工具了,布线超爽。仿真方
面也是非常的牛,有自己的仿真工具,信号完整性仿真,电源完整性仿真都能做。在做
8 高速板方面牢牢占据着霸主地位。要知道这个世界上 >的电脑主板 5>的手机主
板可都是拿 : 画的啊!现在我做板子,不论简单的还是复杂的,都用这个,小板儿
一天搞定。用熟了,那是相当的爽。
5?'0*
稍逊于 +,但同样是顶级工具,针对的是高端电路设计,同样有自己的仿真工具。
只不过在国内其支持商还相对少点,不如 9'8 用的多。
其他的就不提了,用的人很少。
如果很少做高速板,建议用 9; 吧,毕竟学习起来相对容易。如果经常做高速板,建议
还是选 9'8,一个是国内做高速板用 9'8 比较多,第二,因为流行,所以学习
的话交流的人也多点。很多大公司都用它,会 - 和会 9'8: 的薪水是不
一样的。
OrCAD 图文教程:Capture CIS 中两个重要概念
时间:2009-03-17 18:27 来源:于博士信号完整性研究 作者:于博士 点击: 7048 次
OrCAD: Capture CIS 中两个重要概念:instance 和 occurrences
用 OrCAD 设计原理图必须理解两个概念 instance 和 occurrences。对于元件放置、替换、修
改属性等很多操作都和这两个概念有关。
抛开抽象的说明,我们用实例说明他们的区别。假如你在自己的元件库中已经建立了一个
元件 AD8056(AD 公司的运放)。在原理图 page1 中需要放入两个 AD8056 构成双路模拟信
号输入的运放,那么在放入第一个 AD8056 时,在工程管理框的 design cache 中会出现这个
元件以及所在的元件库地址,原理图的 page1 上出现 AD8056 原理图符号。这时就产生了一
个 instance 和一个 occurrences,你可以把 design cache 中的 AD8056 看成 instance,而原理
图中的 AD8056 看成是一个 occurrences。当你放第二个 AD8056 时,原理图的 page1 上出现
第二个 AD8056 原理图符号,产生了另一个 occurrences。也就是说,在原理图上放多少个
AD8056 就有多少个 occurrences,但因为这些元件都是同一个元件库中取出来的,其各方面
的属性都相,都是同一种元件,所以 instance 只有一个。因此可以把 instance 理解为元件
种类,occurrences 理解为个体实例。这里的种类指包括图形,属性等都相同的元件类型。
如果图形相同,但属性不同,那么就不是同种元件,对应不同的 instance。
理解这个概念最好的方法就是在原理图中修改 instance 。选中原理图中一个 AD8056
occurrences,右键->edit part 就可以修改该 occurrences 对应得 instance,比如我们修改了某
个管脚的输入输出属性,选择 updata current,你会发现在 design cache 中多出了一个名叫
AD8056 的 instance,看看后面的来源地址,不是元件库地址,而是本设计的数据库。这样
在你的设计中有两个 instance,虽然都是 AD8056,但是属性不同,可以认为不是同一种元

件。如果再放置第三个 AD8056,你就可以选这两个 instance 中的任何一个。
OrCAD Capture CIS 提供了灵活的 instance 和 occurrences 属性编辑功能,使设计更方便,但
同时也更繁琐,只要理解了这两个概念,使用时注意,可以使原理图设计更灵活方便。
OrCAD 图文教程:建立工程及设置
时间35 来源于博士信号完整性研究 作者于博士 点击 次
OrCAD 教程:建立工程及设置

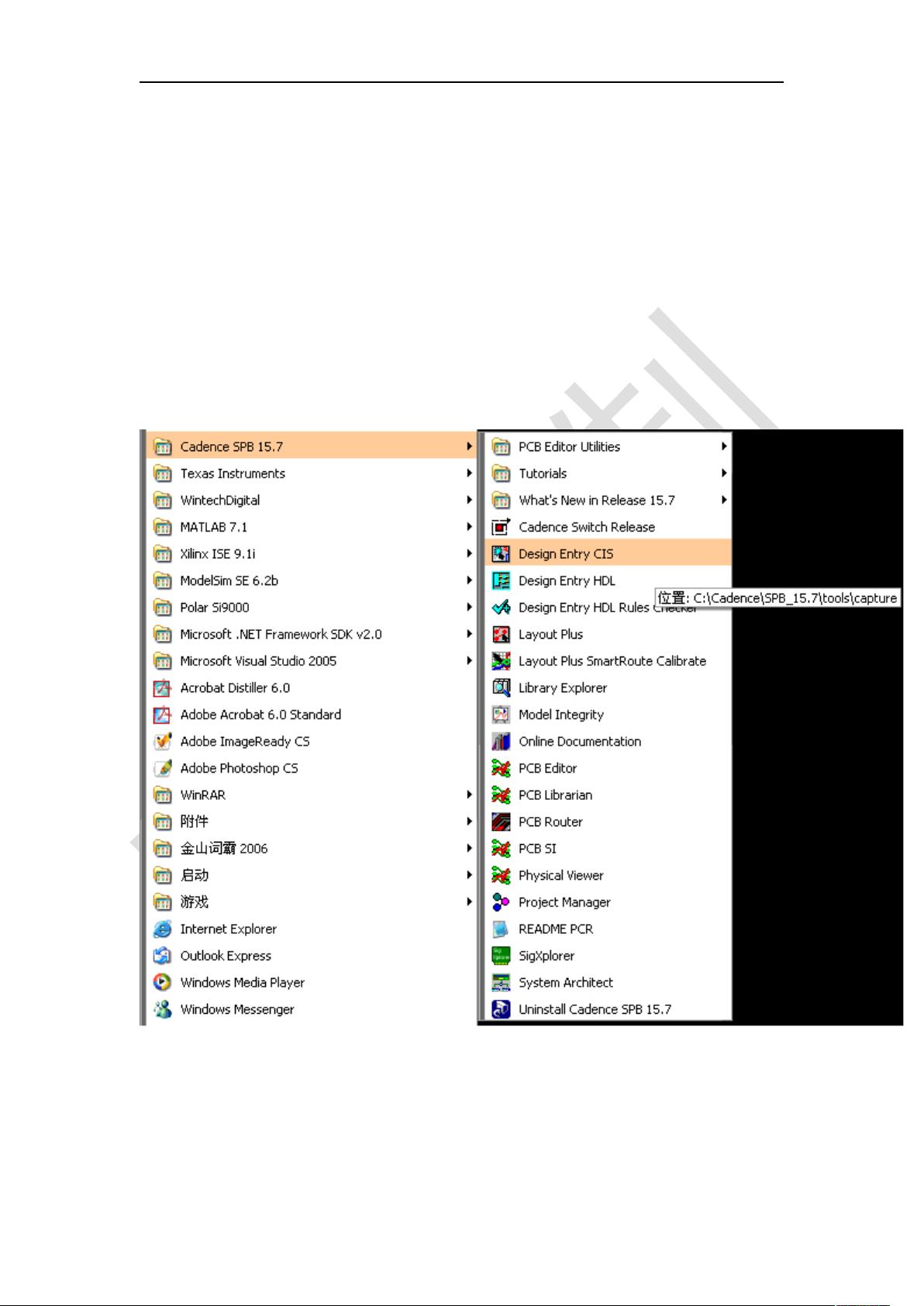

首先启动 OrCAD Capture CIS 选 design entry CIS,如图 capturestart.GIF。

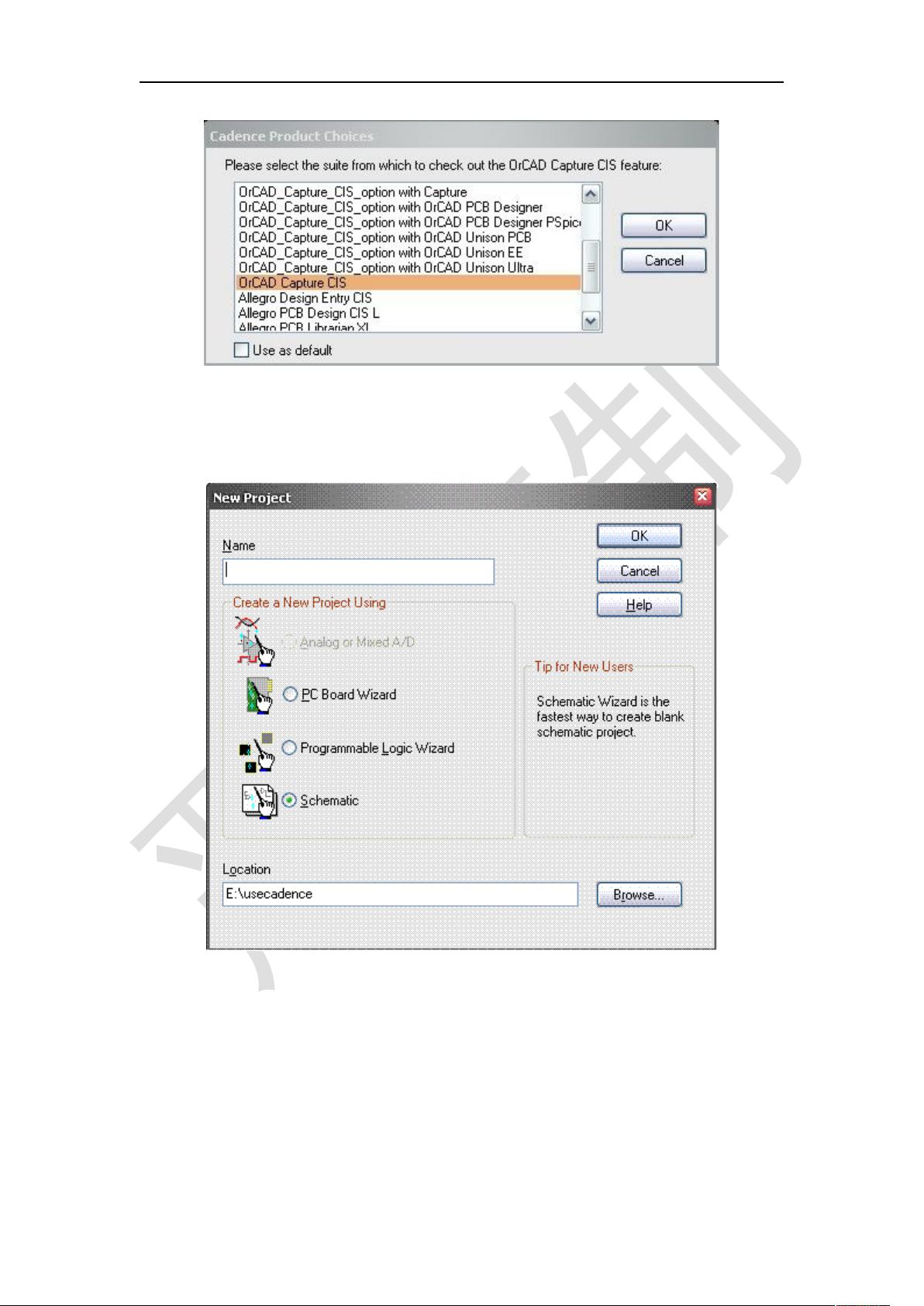

启动后弹出对话框,对话窗中有很多程序组件,不要选 OrCAD Capture,这个组件和
OrCAD Capture CIS 相比少了很多东西,对元件的管理不方便。选 OrCAD Capture CIS,如
图 xuanze.jpg。

打开程序界面,这时界面中是空的,只有左下角有一个 session log 最小化窗口。现在我们
可以开始建立工程 project。选主菜单 file->new->project,弹出 project wizard 对话框,如图
projwizard.GIF。
在这里选择要建立的工程的类型。因为我们要用它进行原理图设计,所以选 schematic 选项。
在 name 对话框中为你的工程起一个名字,最好由清一色的小写字母及数字组成,别加其
他符号,如 myproject。下面 location 对话框是你的工程放置在那个文件夹,可以用右边的
browse 按钮选择位置或在某个位置建立新的文件夹,本例已经事先在 E 盘建立了一个叫
usecadence 的文件夹,我把工程放在这里。点击 OK 按钮,工程就建好了。界面如图
proj01.GIF。
