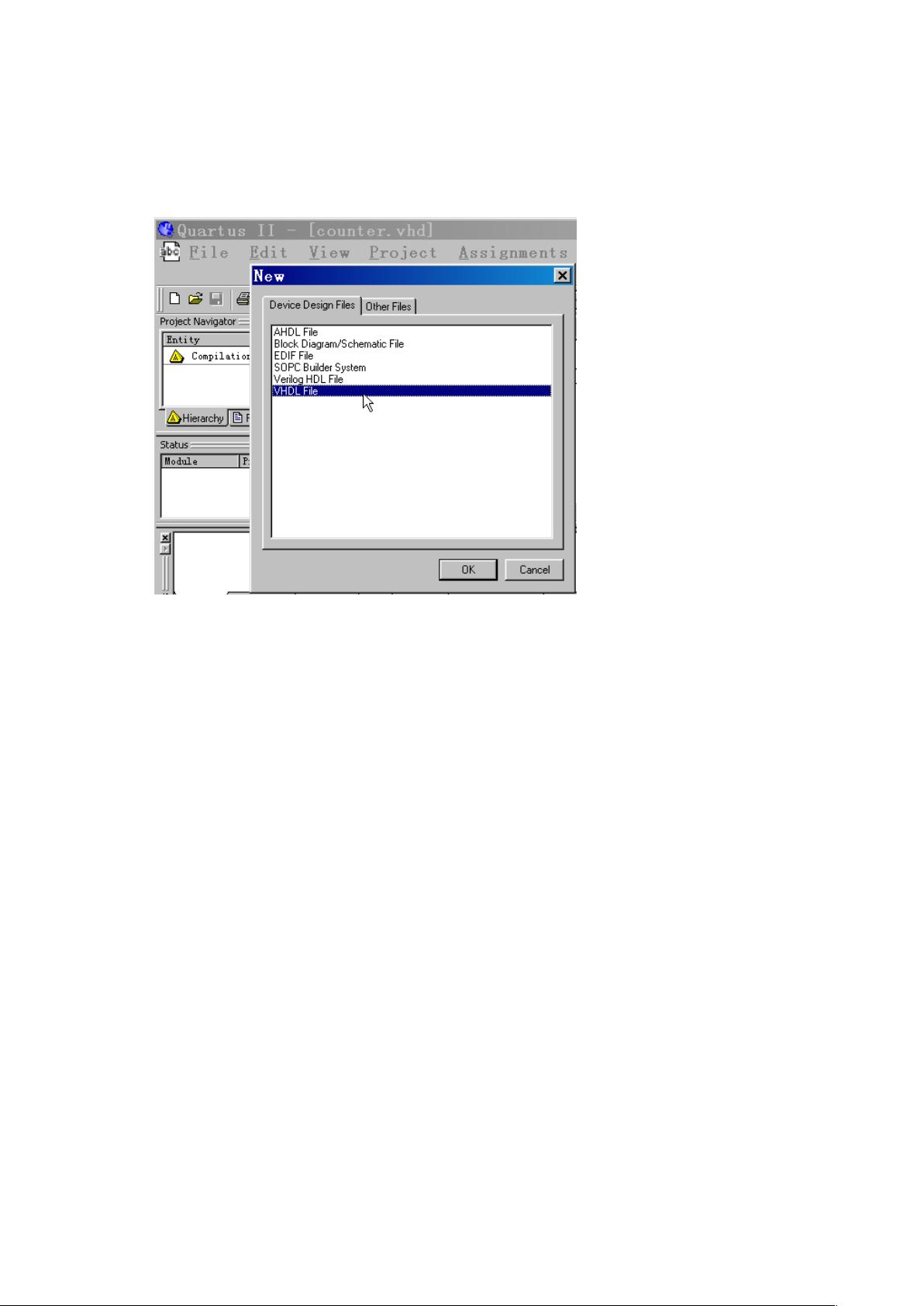

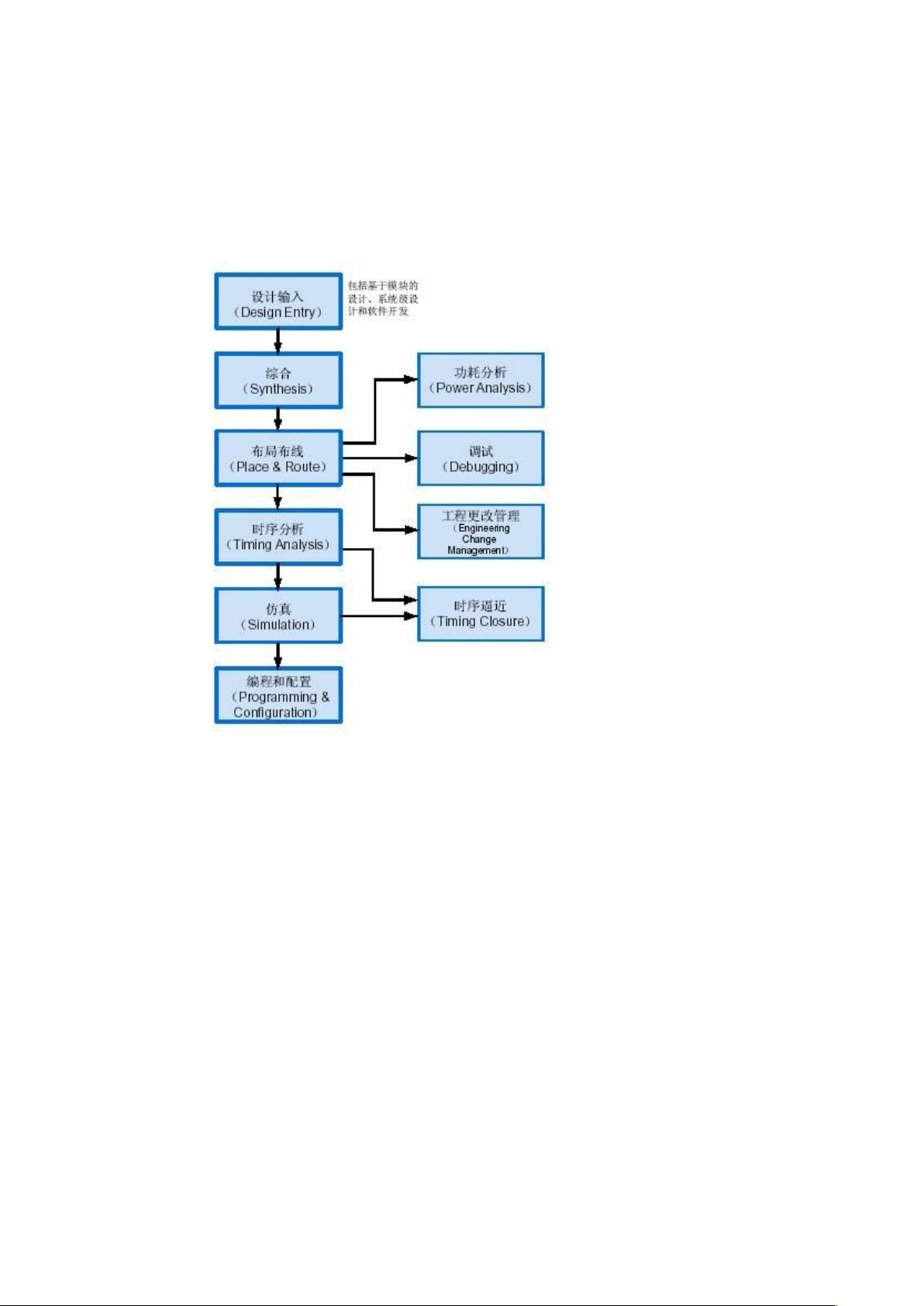

QuartusII 基本使用方法 QuartusII 是 Altera 公司推出的一个功能强大的 FPGA 设计工具，提供了完整的多平台设计环境，能够满足各种特定设计的需要，是单芯片可编程系统（SOPC）设计的综合性环境和 SOPC 开发的基本设计工具。QuartusII 设计环境完全支持 VHDL、Verilog 的设计流程，其内部嵌有 VHDL、Verilog 逻辑综合器。 QuartusII 的设计流程主要包括设计输入、综合与适配、仿真测试、优化设计和编程下载等步骤。下面将详细介绍 QuartusII 的使用方法： 1. 设计输入：QuartusII 支持多种设计输入方法，如原理图式图形设计输入、文本编辑、第三方工具等。用户可以根据需要选择合适的设计输入方法。 2. 编辑设计文件：在 QuartusII 中编辑设计文件需要首先建立工作库目录，以便设计工程项目的存储。然后通过 QuartusII 的文本编辑器编辑设计文件，输入 VHDL 或 Verilog 语言的源代码。 3. 综合与适配：QuartusII 的逻辑综合器可以对设计文件进行综合和适配，生成 FPGA 可以识别的配置文件。 4. 仿真测试：QuartusII 提供了仿真功能，可以对设计进行仿真测试，以验证设计的正确性。 5. 优化设计：QuartusII 提供了多种优化设计方法，用户可以根据需要选择合适的优化方法，以提高设计的性能。 6. 编程下载：QuartusII 可以将设计文件下载到 FPGA 中，以实现设计的物理实现。 QuartusII 的使用方法非常广泛，例如在 DSP 系统开发中，可以与 MATLAB 和 DSP Builder 结合，进行基于 FPGA 的 DSP 系统开发。QuartusII 也可以用于 SOPC 设计，提供了集成综合环境。 在 QuartusII 中，设计文件可以使用 VHDL 或 Verilog 语言编写。VHDL 是一种常用的数字电路设计语言，具有强大的描述能力和Flexibility。Verilog 则是一种基于事件驱动的Hardware Description Language（HDL），也广泛应用于数字电路设计中。 本章节还提供了一个使用 QuartusII 设计的实例，即设计一个 4 位二进制计数器的 VHDL 程序，详细介绍了 QuartusII 的基本设计流程，包括编辑设计文件、编译、仿真测试和编程下载等步骤。 QuartusII 是一个功能强大且灵活的 FPGA 设计工具，非常适合用于数字电路设计和开发。
