前 言
感谢您选用深圳市四方电气技术有限公司生产的 C320 系列无传感器电流矢量型变频调速
器。
本手册为 C320 系列无传感器电流矢量型变频器的使用手册，它将为您提供 C320 系列变
频器的安装、配线、功能参数、日常维护、故障诊断与排除等相关细则及注意事项。
为正确使用本系列变频器，充分发挥产品的卓越性能并确保使用者和设备的安全，在使用
C320 系列变频器之前，请您务必详细阅读本手册。不正确的使用可能会造成变频器运行异常、
发生故障、降低使用寿命，乃至发生设备损坏、人身伤亡等事故！
本使用手册为随机发送的附件，请妥善保管，以备今后对变频器进行检修和维护时使用。
由于致力于产品的不断改善，本公司所提供的资料如有变动，恕不另行通知。
使 用 须 知
C320 系列变频器为电流矢量型变频器。在矢量控制运行模式下，变频器内部对电流实行
准闭环控制，其默认匹配电机容量与变频器本体容量相同。当采用比变频器本体容量小的电机
时，请务必重新输入正确的电机铭牌参数[F1.15]~[F1.18]。否则，变频器可能因输出与本体相
对应的电流而烧损电机。
特别注意：只有在输入正确的电机铭牌参数后，才能启动电机的参数自测定过程，以更新
矢量控制所必需的电机内部参数（如：定、转子电感、电阻等）。为获得理想控制之性能，匹配
电机容量与变频器本体容量须相差两档以内。当不能满足以上要求时，建议采用 V/F 控制方式
([F0.0=0])。
C320 系列无感电流矢量型变频器 使用手册
使用手册版本 V 4.1
修 订 日 期 2009 年 10 月
目 录
1 产品介绍 ………………………………………………………………………………………………………
1.1 变频器型号说明 ……………………………………………………………………………………….
1.2 产品外观及各部件名称说明 …………………………………………………………………………
1.3 变频器系列型号 ………………………………………………………………………………………
1.4 产品技术指标及规格 …………………………………………………………………………………
2 变频器的安装 ………………………………………………………………………………………………
2.1 安装环境要求 …………………………………………………………………………………………
2.2 操作面板的拆卸及安装 ………………………………………………………………………………
2.3 盖板的拆卸及安装 ……………………………………………………………………………………
2.4 变频器的安装尺寸 ……………………………………………………………………………………
2.5 操作面板尺寸 ………………………………………………………………………………………….
3 变频器的配线 …………………………………………………………………………………………………
3.1 配线注意事项 …………………………………………………………………………………………
3.2 外围元器件配线 …………………………………………………………………………………………
3.3 变频器的基本配线 ……………………………………………………………………………………
3.4 主回路端子的配线 ……………………………………………………………………………………..
3.5 控制回路端子的配线……………………………………………………………………………………
4 变频器的操作及简单运行 ………………………………………………………………………………
4.1 操作面板 …………………………………………………………………………………………………..
4.2 面板基本功能及操作方法 ………………………………………………………………………………
4.3 状态监控参数一览表 …………………………………………………………………………………
4.4 变频器的简单运行 …………………………………………………………………………………….
5 功能参数表……………………………………………………………………………………………………
6 功能参数说明 ………………………………………………………………………………………………
6.1 基本运行参数组 ………………………………………………………………………………………
6.2 初级应用参数组 ……………………………………………………………………………………….
6.3 模拟输入输出参数组 …………………………………………………………………………………..
6.4 开关量输入输出参数功能组……………………………………………………………………………
6.5 辅助运行参数组 ………………………………………………………………………………………..
1
1
1
2
3
5
5
5
5
6
7
8
8
8
10
10
11
13
13
14
17
18
19
28
28
32
36
38
41
6.6 多段速控制参数组 …………………………………………………………………………………….
6.7 高级运行参数组 ………………………………………………………………………………………….
6.8 摆频运行参数组
……………………………………………………………………………………….
6.9 PID 控制参数组 ………………………………………………………………………………………
6.10 通信功能参数组 ………………………………………………………………………………………
6.11 特殊功能配置参数组 ………………………………………………………………………………….
7 故障诊断与对策 ……………………………………………………………………………………………
7.1 保护功能及对策 ………………………………………………………………………………………
7.2 故障记录查寻 ……………………………………………………………………………………………
7.3 故障复位 ………………………………………………………………………………………………
8 维护与保养 …………………………………………………………………………………………………
8.1 日常检查与保养 ………………………………………………………………………………………
8.2 易损部件的检查与更换 ………………………………………………………………………………
8.3 存放 …………………………………………………………………………………………………….
8.4 保修 ……………………………………………………………………………………………………
9 使用范例 ……………………………………………………………………………………………………
9.1 面板控制起、停，面板电位器设置频率，V/F 控制方式 …………………………………………
9.2 外部端子起停控制、外部电压设定频率，V/F 控制方式 ……………………………………………
9.3 外部起停控制方式、外部端子选择多段速运行、V/F 控制方式……………………………………
9.4 面板控制起停，UP/DW 端子控制运行频率，变频器以无感矢量控制方式运行…………………
9.5 面板控制起停，面板电位器设定运行频率，多台变频器联动控制…………………………………
附录Ⅰ 四方自定义协议……………………………………………………………………………………….
附录Ⅱ MODBUS 协议 …………………………………………………………………………………………
附录Ⅲ 选件………………………………………………………………………………………………………
45
47
48
50
52
53
55
55
56
57
58
58
59
59
59
60
60
60
60
61
61
63
73
77
注意事项 I
C320系列无传感器电流矢量型变频器 使用手册
注意事项
C320 系列无传感器电流矢量型变频器适用于一
般的工业三相交流异步电动机。如果本变频器用于因
失灵而可能造成人身伤亡的设备时（例如核控制系
统、航空系统、安全设备及仪表等），请慎重处理并
应向厂家咨询；如果用于危险设备，该设备上应有安
全防护措施以防变频器故障时事故范围扩大。本变频
器的生产具有严格的质量保证体系，但为确保您的人
身、设备及财产的安全，在使用变频器之前，请您务
必阅读本章内容，并严格按照要求进行搬运、安装、
运行、调试与检修等。
1 开箱检查注意事项
在开箱时，请仔细确认：
（1） 变频器在运输过程中是否有破损，零部件是
否有损坏、脱落。
（2） 变频器铭牌的型号、规格是否与您的订货要
求一致。如发现有遗漏或不相符的情况，请
速与供应商联系解决。
z 变频器铭牌数据
在变频器右下方，贴有标示变频器型号及额定参
数的铭牌，铭牌内容如图-1 所示。
本公司在产品的制造、包装、运输等方面有严格
的质量保证体系，但万一发生某种疏漏，请速与本公
司或当地的代理商联系，我们将在第一时间为您解决
问题。
2 安全注意事项
本使用手册中“危险”、“警告”定义如下：
2.1 安装
2.1.1. 禁止将变频器安装在易燃物上。
2.1.2. 不要将变频器安装在阳光直射的地方，否则
有损坏财物的危险。
2.1.3. 本系列变频器不能安装在含有爆炸性气体
的环境里，否则有引发爆炸的危险。
2.1.4. 不要将异物掉入变频器内，否则有火灾或受
伤的危险。
2.1.5. 安装时，应将变频器安装在能够承受其重量
的地方，否则有掉落时受伤或财物损坏的危
险。
2.2 配线
2.2.1. 配线时，线径规格选定请依照电工法规定实
施配线，必须由合格的专业技术人员进行配
线操作。
2.2.2. 确定变频器的电源处于完全断开的情况下，
方可打开面板进行配线作业。
2.2.3. 必须将变频器的接地端子及电机可靠接地，
否则有触电的危险。
2.2.4. 接线前，请务必关闭电源，确保已完全切断
电源 10 分钟以上，否则有触电的危险。

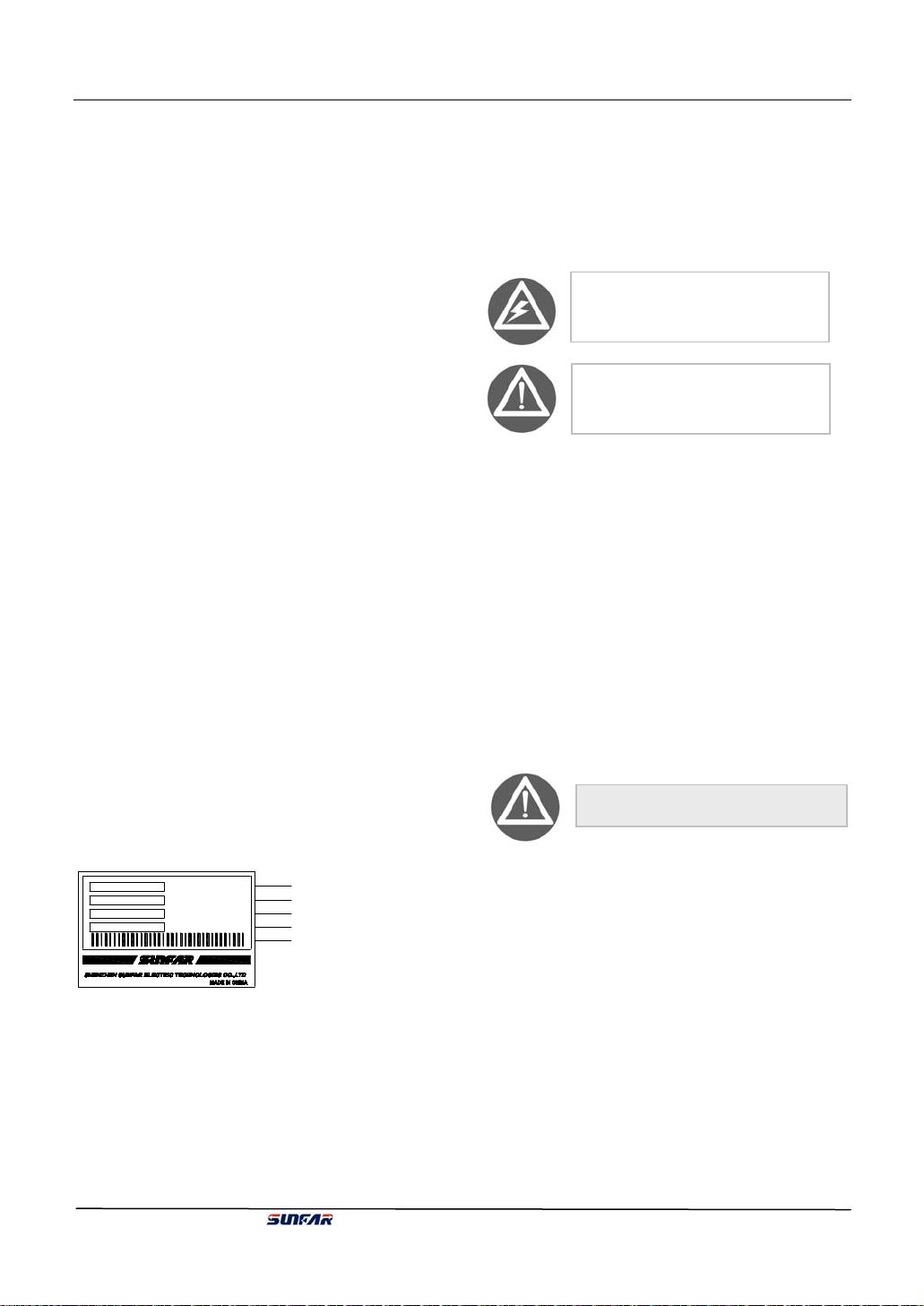

图-1 变频器铭牌数据
危险： 如果没有按照要求操作，
可能造成严重设备的损坏或人员
伤害。
警告： 如果没有按照要求操作，
可能造成中等程度的人员伤害或
轻伤，或造成物质损失。
¾ 禁止私自拆装、改装变频器。
SERIAL No.:
SOURCE:
OUTPUT:
TYPE:
额定输出容量及电流
额定输入电压相数、电压及频率
0123456789
3PH 380V 50/60Hz
29.6KVA 45A
产品序列号
条形码
变频器型号
C320-4T0220
II 注意事项
2.2.5. 变频器内部的电子元件对静电特别敏感，因
此不可将异物置入变频器内部或触及主电
路板。
3.1. 变频器的安装环境应通风良好。
3.2. 电动机的温升在使用变频器时会比工频运行
时略有增加，属正常现象。
3.3. 普通电动机长期低速运行，由于散热效果变
差，会影响电机寿命，此时应选择专用的变
频电机或减轻电机负载。
C320系列无传感器电流矢量型变频器 使用手册
¾ 禁止将交流电源接到变频器的输出
端 U、V、W 上。
3.4. 在海拔高度超过 1000 米的条件下，变频器
应降额使用，每增加 1500 米高度输出电流
约降额 10%。
若使用环境超出变频器的允许条件，请向厂家咨
询。
2.3 维护
¾ 在通电十分钟后或断电后十分钟内
禁止用手触摸散热器，以防灼伤。
¾ 实施配线、检查等维护操作时，必
须在关闭电源 10 分钟以后进行。
3 使用注意事项
本使用手册中“提示”、“注意”定义如下：
¾ 禁止变频器的输出端子接滤波电容
或其它阻容吸收装置。
4 报废注意事项
在报废变频器及其零部件时，应注意：
提示： 提示一些有用的信息。
电解电容的爆炸：变频器内的电解电容在焚烧时可能
发生爆炸。
焚烧塑料的废气：变频器上的塑料、橡胶等制品在燃
烧时会产生有害、有毒气体。
注意： 说明操作时需要注意的事
项。
清 理 方 法：请将变频器作为工业废品处理。
