51 单片机的电子时钟设计
摘 要:本文介绍了基于 51 单片机的电子时钟的设计,从硬件和软件两个方面
给出了具体实现过程。该时钟的设计采用功能分块的思想方法,将硬件电路划
分为开关电路,显示驱动电路和数码管电路等假设干独立模块,而软件的实现
那么由闹钟的声音程序、时间显示程序、日期显示程序,秒表显示程序,时间
调整程序、闹钟调整程序、定时调整程序,延时程序等组成。文中给出了各个
模块的电路图,并用 Proteus 的 ISIS 软件对电子时钟系统的各个功能进展了仿
真,并给出了相应的仿真结果图像。
关键词:单片机;电子时钟;键盘控制
一、引言
1957 年,Ventura 创造了世界上第一个电子表,从而奠定了电子时钟的根
底,电子时钟开场迅速开展起来。现代的电子时钟是基于单片机的一种计时工
具,采用延时程序产生一定的时间中断,用于一秒的定义,通过计数方式进展
满六十秒分钟进一,满六十分小时进一,满二十四小时小时清零。从而到达计
时的功能,是人民日常生活补课缺少的工具。现在高精度的计时工具大多数都
使用了石英晶体振荡器,由于电子钟、石英钟、石英表都采用了石英技术,因
此走时精度高,稳定性好,使用方便,不需要经常调试,数字式电子钟用集成
电路计时时,译码代替机械式传动,用 LED 显示器代替指针显示进而显示时间,
减小了计时误差,这种表具有时、分、秒显示时间的功能,还可以进展时和分
的校对,片选的灵活性好。
二、时钟的根本原理分析
利用单片机定时器完成计时功能,定时器 0 计时中断程序每隔 0.01s 中断
一次并当作一个计数,设定定时 1 秒的中断计数初值为 100,每中断一次中断
计数初值减 1,当减到 0 时,那么表示 1s 到了,秒变量加 1,同理再判断是否
1min 钟到了,再判断是否 1h 到了。
为了将时间在 LED 数码管上显示,可采用静态显示法和动态显示法,由于
静态显示法需要译码器,数据锁存器等较多硬件,可采用动态显示法实现 LED
显示,通过对每位数码管的依次扫描,使对应数码管亮,同时向该数码管送对
. .zj.

. -
应的字码,使其显示数字。由于数码管扫描周期很短,由于人眼的视觉暂留效
应,使数码管看起来总是亮的,从而实现了各种显示。
三、时钟设计分析
针对要实现的功能,采用AT89S51单片机进展设计,AT89S51 单片机是
一款低功耗,高性能CMOS8位单片机,片内含4KB在线可编程〔ISP〕的可反
复擦写1000次的Flash只读程序存储器,器件采用高密度、非易失性存储技术
制造,兼容标准MCS- 51指令系统及80C51引脚构造。这样,既能做到经济合
理又能实现预期的功能。
在程序方面,采用分块设计的方法,这样既减小了编程难度、使程序易于
理解,又能便于添加各项功能。程序可分为闹钟的声音程序、时间显示程序、
日期显示程序,秒表显示程序,时间调整程序、闹钟调整程序、定时调整程序,
延时程序等。运用这种方法,关键在于各模块的兼容和配合,假设各模块不匹
配会出现意想不到的错误。
首先,在编程之前必须了解硬件构造尤其是各引脚的用法,以及内部存放
器、存储单元的用法,否那么,编程无从下手,电路也无法设计。这是前期准
备工作。第二局部是硬件局部:依据想要的功能分块设计设计,比方输入需要
开关电路,输出需要显示驱动电路和数码管电路等。第三局部是软件局部:先
学习理解汇编语言的编程方法再根据设计的硬件电路进展分块的编程调试,最
终完成程序设计。第四局部是软件画图局部:设计好电路后进展画图,包括电
路图和仿真图的绘制。第五局部是软件仿真局部:软硬件设计好后将软件载入
芯片中进展仿真,仿真无法完成时检查软件程序和硬件电路并进展修改直到仿
真成功。第六局部是硬件实现局部:连接电路并导入程序检查电路,假设与设
计的完全一样一般能实现想要的功能。最后进展功能扩展,在已经正确的设计
根底上,添加额外的功能!
四、时钟的实现
A.电路设计
1. 整体设计
此次设计主要是应用单片机来设计电子时钟,硬件局部主要分以下电路模
块:显示电路用8个共阴数码管分别显示,星期〔年份〕,小时、分钟〔月
份〕和秒〔日〕,通过动态扫描进展显示,从而防止了译码器的使用,同时节
. .zj.

. -
约了I/0端口,使电路更加简单。单片机采用AT89S51系列,这种单片机应用
简单,适合电子钟设计。

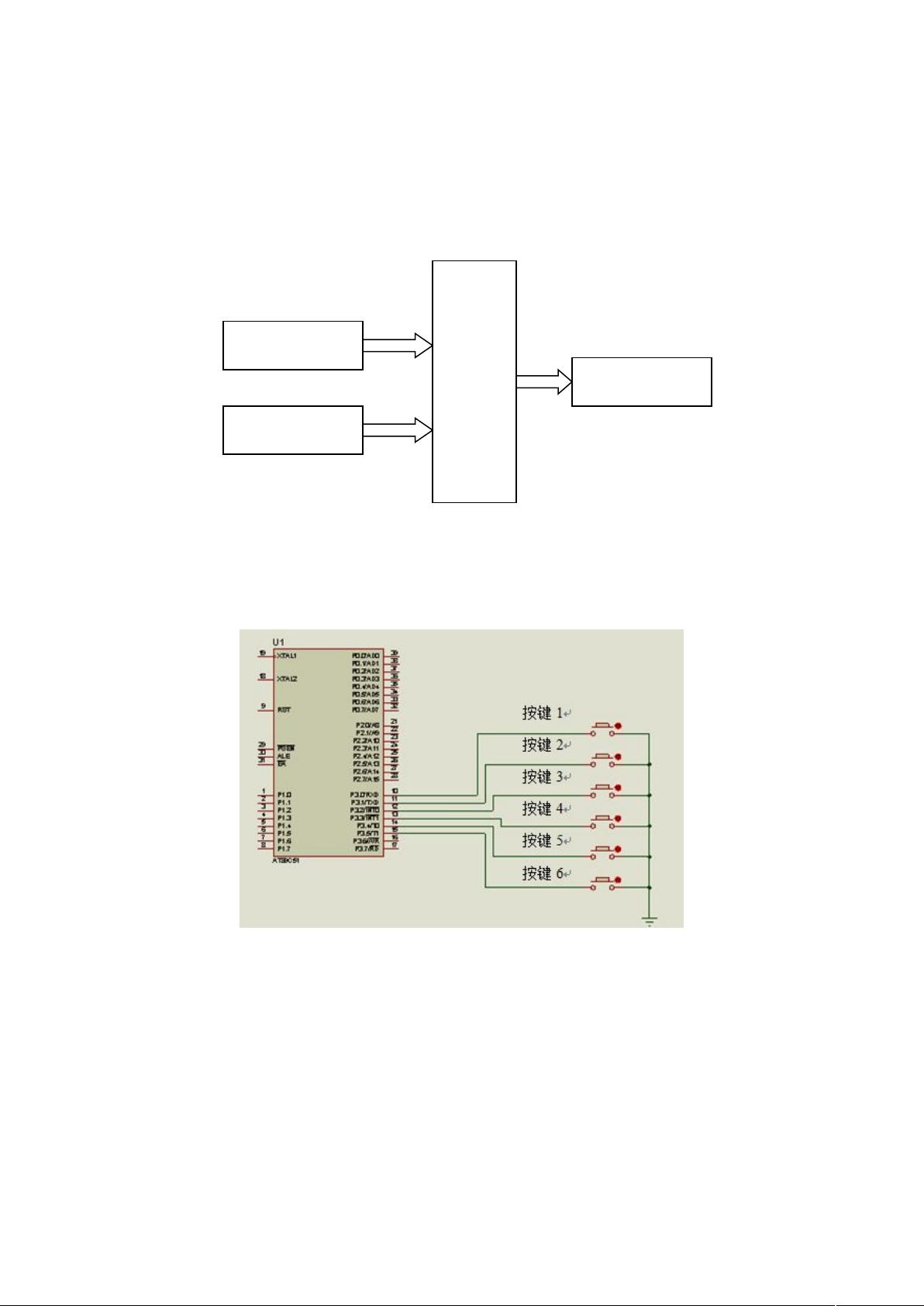

电路的总体设计框架如下:
2. 分块设计
模块电路主要分为:输入局部、输出局部、复位和晶振电路。
2.1 输入局部
输入信号主要是各种模式选择和调整信号,由按键开关提供。
以下为输入局部样例:
在本实验中主要用用P3口输入按键信号,还用到了特殊的P0口。对于P0
口,由于其存在高阻状态,为了实现开关功能,给其添加上拉电阻,具体如下
列图所示:
. .zj.
单片机
输入局部
晶振和复位
输出局部
