PlantUML 是一个开源项目，支持快速绘制时序图、用例图、类图、流程图、状态图、组件图，同时还支持以下非 UML 图：线框图形界面、架构图、规范和描述语言 (SDL)、Ditaa diagram、甘特图通过简单直观的语言来定义这些示意图。本资料是PlantUML绘制UML的教程，PDF格式，超高清有目录，支持目录跳转。

资源详情

资源评论

使用 PlantUML 绘制的 UML

PlantUML 语言参考指引

(Version 1.2019.4)

PlantUML 是一个开源项目，支持快速绘制：

• 时序图

• 用例图

• 类图

• 活动图

• 组件图

• 状态图

• 对象图

• 部署图

• 定时图

同时还支持以下非 UML 图:

• 线框图形界面

• 架构图

• 规范和描述语言 (SDL)

• Ditaa diagram

• 甘特图

• MindMap diagram

• Work Breakdown Structure diagram

• 以 AsciiMath 或 JLaTeXMath 符号的数学公式

通过简单直观的语言来定义这些示意图。

1 时序图

1.1 简单示例

你可以用 -> 来绘制参与者之间传递的消息，而不必显式地声明参与者。

你也可以使用 --> 绘制一个虚线箭头。

另外，你还能用 <- 和 <--，这不影响绘图，但可以提高可读性。注意：仅适用于时序图，对于其它示意

图，规则是不同的。

@startuml

Alice -> Bob: Authentication Request

Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request

Alice <-- Bob: another authentication Response

@enduml

1.2 声明参与者

关键字 participant 用于改变参与者的先后顺序。

你也可以使用其它关键字来声明参与者：

• actor

• boundary

• control

• entity

• database

@startuml

actor Foo1

boundary Foo2

control Foo3

entity Foo4

database Foo5

collections Foo6

Foo1 -> Foo2 : To boundary

Foo1 -> Foo3 : To control

Foo1 -> Foo4 : To entity

Foo1 -> Foo5 : To database

Foo1 -> Foo6 : To collections

@enduml

PlantUML 语言参考指引 (1.2019.4) 1 / 164

1.2 声明参与者 1 时序图

关键字 as 用于重命名参与者

你可以使用 RGB 值或者颜色名修改 actor 或参与者的背景颜色。

@startuml

actor Bob #red

' The only difference between actor

'and participant is the drawing

participant Alice

participant "I have a really\nlong name" as L #99FF99

/' You can also declare:

participant L as "I have a really\nlong name" #99FF99

Alice->Bob: Authentication Request

Bob->Alice: Authentication Response

Bob->L: Log transaction

@enduml

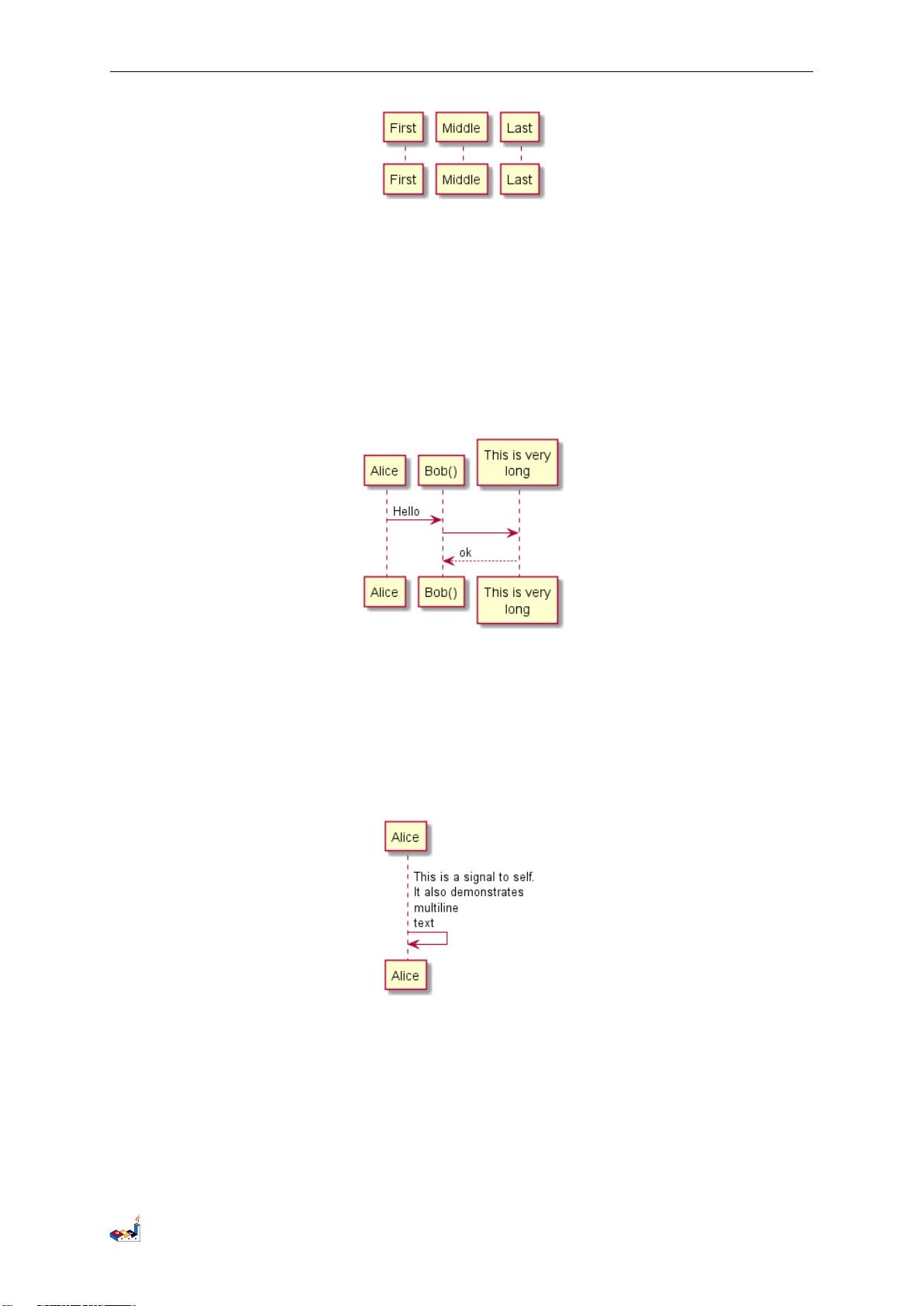

您可以使用关键字 order 自定义顺序来打印参与者。

@startuml

participant Last order 30

participant Middle order 20

participant First order 10

@enduml

PlantUML 语言参考指引 (1.2019.4) 2 / 164

1.3 在参与者中使用非字母符号 1 时序图

1.3 在参与者中使用非字母符号

你可以使用引号定义参与者，还可以用关键字 as 给参与者定义别名。

@startuml

Alice -> "Bob()" : Hello

"Bob()" -> "This is very\nlong" as Long

' You can also declare:

' "Bob()" -> Long as "This is very\nlong"

Long --> "Bob()" : ok

@enduml

1.4 给自己发消息

参与者可以给自己发信息，

消息文字可以用 \n 来换行。

@startuml

Alice->Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext

@enduml

1.5 修改箭头样式

修改箭头样式的方式有以下几种:

• 表示一条丢失的消息：末尾加 x

• 让箭头只有上半部分或者下半部分：将 < 和 > 替换成 \ 或者 /

• 细箭头：将箭头标记写两次 (如 >> 或 //)

• 虚线箭头：用 -- 替代 -

PlantUML 语言参考指引 (1.2019.4) 3 / 164

1.6 修改箭头颜色 1 时序图

• 箭头末尾加圈：->o

• 双向箭头：<->

@startuml

Bob ->x Alice

Bob -> Alice

Bob ->> Alice

Bob -\ Alice

Bob \\- Alice

Bob //-- Alice

Bob ->o Alice

Bob o\\-- Alice

Bob <-> Alice

Bob <->o Alice

@enduml

1.6 修改箭头颜色

你可以用以下记号修改箭头的颜色：

@startuml

Bob -[#red]> Alice : hello

Alice -[#0000FF]->Bob : ok

@enduml

1.7 对消息序列编号

关键字 autonumber 用于自动对消息编号。

@startuml

autonumber

Bob -> Alice : Authentication Request

Bob <- Alice : Authentication Response

@enduml

PlantUML 语言参考指引 (1.2019.4) 4 / 164
