一、 设计目的
1.交换机 VLAN 划分实验
（1） 了解 VLAN 原理；
（2） 熟练掌握二层交换机 VLAN 的划分方法；
（3） 了解如何验证 VLAN 的划分。
2. 跨交换机相同 VLAN 间通讯
（1）了解 IEEE802.1q 的实现方法，掌握跨二层交换机相同 VLAN 间通信的调试方法；
（2）了解交换机接口的 trunk 模式和 access 模式；
（3）了解交换机的 tagged 端口和 untagged 端口的区别。
3. 路由器静态路由的配置
（1）掌握静态态路由的配置方法；
（2）理解静态路由的工作过程和使用环境
4. 单区域 OSPF 基本配置
（1）掌握单区域 OSPF 的配置
（2）理解链路状态路由协议的工作过程
（3）掌握实验环境中虚拟接口的配置
二、 设计内容
1. 交换机 VLAN 划分实验
2. 跨交换机相同 VLAN 间通讯
3. 路由器静态路由的配置
4. 单区域 OSPF 基本配置
三、 设计要求
1.交换机 VLAN 划分实验
在交换机上划分两个基于端口的 VLAN：VLAN100，VLAN200。
使得 VLAN100 的成员能够互相访问，VLAN200 的成员能够互相访问；VLAN100 和
VLAN200 成员之间不能互相访问。

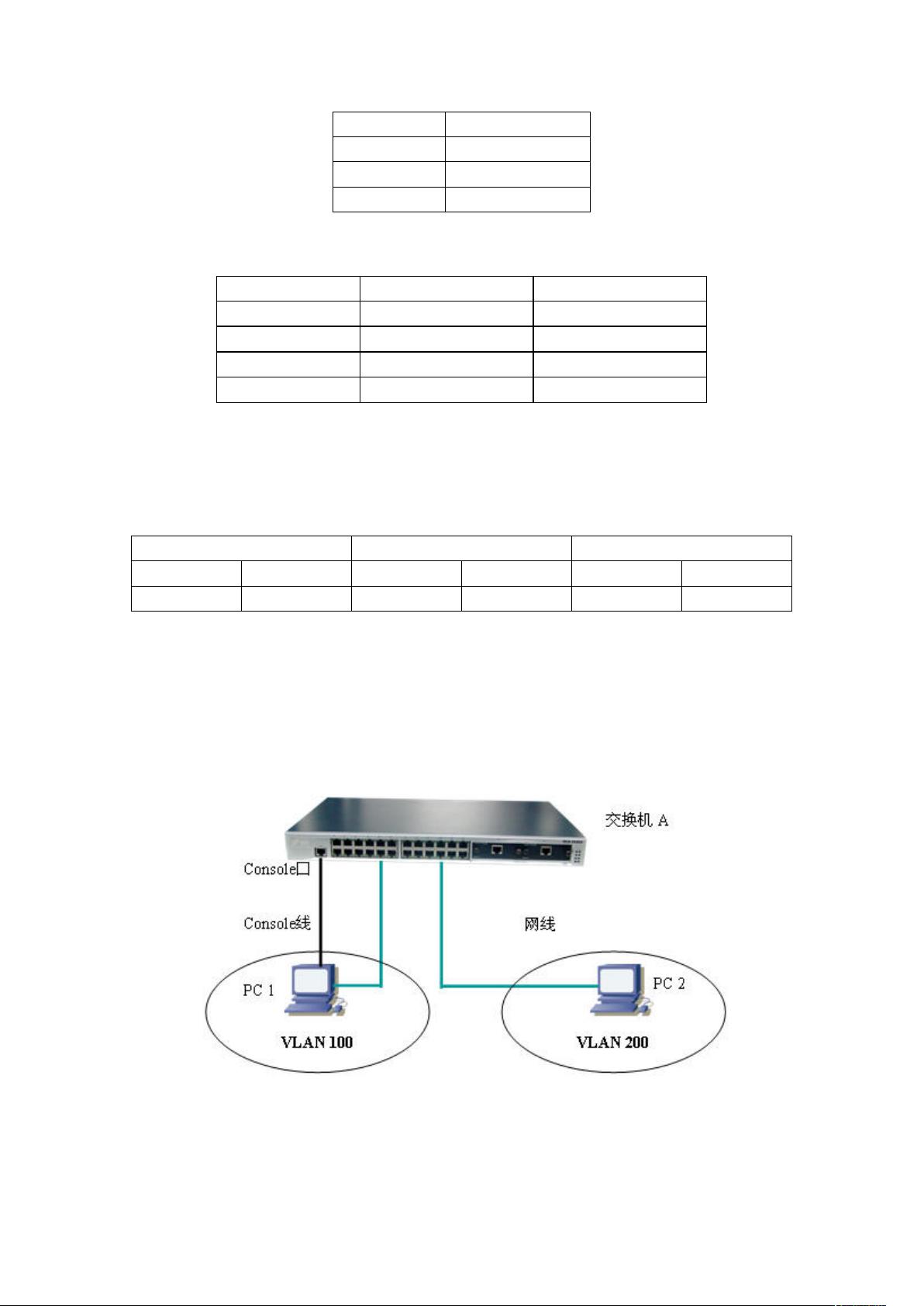

PC1 和 PC2 的网络设置为：
PC1、PC2 接在 VLAN100 的成员端口 1~8 上，两台 PC 互相可以 ping 通；PC1、PC2
接在 VLAN 的成员端口 9~16 上，两台 PC 互相可以 ping 通；PC1 接在 VLAN100 的成员端
口 1~8 上，PC2 接在 VLAN200 的成员端口 9~16 上，则互相 ping 不通。
若实验结果和理论相符，则本实验完成。
2. 跨交换机相同 VLAN 间通讯
在交换机 A 和交换机 B 上分别划分两个基于端口的 VLAN：VLAN100，VLAN200。
