城市远程监控系统

所需积分/C币:9 2018-06-14 19:53:47 465KB PDF
29
收藏 收藏
举报

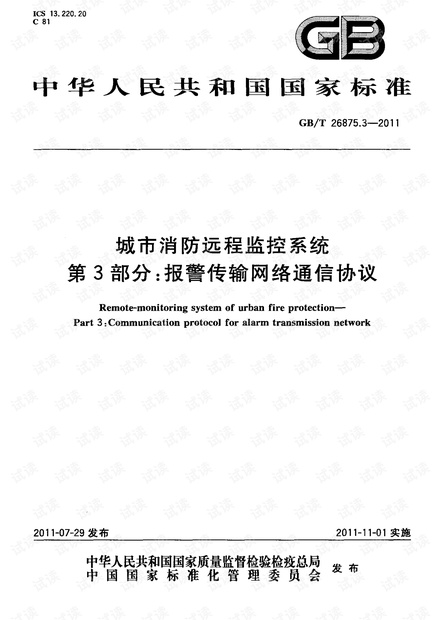

GB 26875的本部分规定了城市消防远程监控系统中用户信息传输装置与监控中心之间通过报警 传输网络进行数据传输的协议结构、数据类型及数据定义。 本部分适用于城市消防远程监控系统中用户信息传输装置与监控中心之间的报警传输网络数据通 信协议。
GB/T268753-2011 前言 GB26875《城市消防远程监控系统》分为六个部分 第1部分:用户信息传输装置; 第2部分:通信服务器软件功能要求; 第3部分:报警传输网络通信协议; 第4部分:基本数据项 第5部分受理软件功能要求; 第6部分:信息管理软件功能要求。 本部分为GB26875的第3部分 本部分按照GB/T1.1-2009给出的规则起草。 本部分由全国消防标准化技术委员会消防通信分技术委员会(SAC/TC113/SC14)归口。 本部分负责起草单位:公安部沈阳消防研究所。 本部分参加起草单位:万盛(中国)科技有限公司海湾消防网络有限公司沈阳美宝控制有限公司、 同方股份有限公司、广东百迅信息科技有限公司、上海易达通信公司、福建省盛安城市安全信息发展有 限公司、北京利达科信电子有限公司、北京法安通电子科技有限公司四川赛科新技术有限公司、重庆华 夏消防有限公司、北京网迅青鸟科技发展有限公司。 本部分主要起草人:马青波、王军、隋虎林潘刚、张迪、姜学赞胡锐、赵辉、贾新勇、高宏、于洋 徐文飞陈兴煜、冯权辉涂燕林、王京欣、袁大奎、钟尔俊、刘启明。 GB/T2687532011 城市消防远程监控系统 第3部分:报瞽传输网络通信协议 1范围 GB26875的本部分规定了城市消防远程监控系统中用户信息传输装置与监控中心之间通过报警 传输网络进行数据传输的协议结构数据类型及数据定义 本部分适用于城市消防远程监控系统中用户信息传输装置与监控中心之间的报警传输网络数据通 信协议 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修政单适用于本文件 GB18030—2005信息技术中文编码字符集 GB50440城市消防远程监控系统技术规范 RFC768用户数据报协议( User Datagram Protocol), Internet Engineering Task Force(互联网 工程任务组1980年发布) RFC791网际互联协议( Internet Protocol), Internet上 ngineering Task Force(互联网工程任务 组1981年发布) RFC793传输控制协议( Transmission Control protocol), Internet Engineering Task Force(互联 网工程任务组1981年发布 3术语和定义 GB50440界定的以及下列术语和定义适用于本文件 上行方向 upstream direction 从用户信息传输装置到监控中心的数据传输方向。 下行方向 downstream direction 从监控中心到用户信息传输装置的数据传输方向。 数据单元 data unit 具有共同传输原因的信息实体 数据单元类型 data unit type 位于一个应用数据单元开始的信息域,用以识别数据单元的类型和长度,暗指或明确地指明应用数 据单元的结构以及信息对象的结构、类型。 GB/T268753-2011 4缩略语 下列缩略语适用于本文件。 IP网际互联协议〔 internet protocol) TCP传输控制协议( transmission control protocol) UDP用户数据报协议( user datagram protocol) 5协议结构 51本部分以RFC791、RFC793和RFC768中规定的TCP/IP或UDP/IP网络控制协议作为底层 通信承载协议,本部分规定的协议对应于ISO/OS定义的七层协议结构的应用层,如图1所示。 监控中心 联网用户 本部分所规定的协议 本部分所规定的协议 TCP/UDP TCP/UDP 底层承载 底层承敦 图1蓝控中心与联网用户间通信协议栈 5.2应用层通信协议不依赖于所选用的传输网络,在基础传输层已经建立的基础上,应用层通信协议 与具体传输网络无关,体现通信介质无关性。 5.3本部分不限制城市消防远程监控系统扩展其他的信息内容,在扩展内容时不应与本部分中所使用 或保留的控制命令相冲笑,并应符合国家有关标准的规定 6通信协议 6.1通信方式 城市消防远程监控系统的用户信息传输装置与监控中心之间的通信方式主要包括控制命令、信息 (火灾报警和建筑消防设施运行状态等信息)上传和信息查询等,均采用发送/确认或请求/应答模式进 行通信。 6.2控制命令(监控中心→用户信息传输装置) 6.21监控中心向用户信息传输装置发送指令时的控制命令采用发送/确认模式其通信流程如图2所示 监控中心 用户信息传轴装置 图2挫制命令流程示意图 2 GB/T268753-2011 622监控中心向用户信息传输装置发送控制命令,用户信息传输装置对接收到的命令信息进行校 验。在校验正确的情况下,用户信息传输装置执行监控中心的控制命令,并向监控中心发送确认命令; 在校验错误的情况下,用户信息传输装置舍弃所接收数据并发出否认回答。 623监控中心接收到用户信息传输装置的确认命令后完成本次控制命令传输;监控中心在规定时间 内未收到确认命令或收到否认回答后,启动重发机制 63信息上传(用户信息传输装置→监控中心) 6.3.1用户信息传输装置向监控中心传输火灾报警和建筑消防设施运行状态等信息时果用发送/确认 模式。其通信流程如图3所示。 监控中心 用户信息传输装置 图3上传数据流程示意图 6.3.2当发生火灾报警或运行状态改变时,用户信息传输装置主动向监控中心上传信息,监控中心对 接收到的信息进行校验。在校验正确的情况下,监控中心对接收的信息进行相应处理并向用户信息传 输装置发送确认命令;在校验错误的情况下,监控中心舍弃所接收数据并发出否认回答 6.3.3用户信息传输装置接收到监控中心的确认命令后完成本次信息的传输;用户信息传输装置在规 定时间内未收到确认命令或收到否认回答后,启动重发机制 6.4信息查询(监控中心→用户信息传输装置) 6.4.1监控中心向用户信息传输装置查询相关信息时采用请求/应答模式。其通信流程如图4所示。 监控中心 用户信息传输装置 图4查询命令流程示意图 6.4.2监控中心向用户信息传输装置发送请求查询命令,用户信息传输装置对接收到的信息进行校 验。在校验正确的情况下,用户信息传输装置根据请求内容进行应答在校验错误的情况下,用户信息 传输装置舍弃所接收的数据并发出否认回答 6.4.3监控中心在接收到正确的应答信息后完成本次信息查询操作;在规定时间内未接收到应答信 息、应答信息错误或接收到否认回答后,启动重发机制 GB/T268753-2011 6.5量发机制 6.5.1发送/确认模式下,发送端发出信息后在规定时间内未收到接收端的确认命令或收到否认回答, 应进行信息重发,重发规定次数后仍未收到确认命令,则本次通信失败,结束本次通信。 6.5.2请求/应答模式下,请求方在发出请求命令后的规定的时间内未收到应答信息或收到否认应答, 重发请求命令,重发规定次数后仍未收到应答信息,则本次通信失败,结束本次通信 653通信过程中的校验错误包括校验和错误、不可识别的命令字节、应用数据单元长度超限、启动字 符和结束字符错误等 6.54超时时间不宜大于10s,可根据具体的通信方式和任务性质自行定义 6.55超时重发次数宜为3次,可根据具体的通信方式和任务性质自行定义。 6.6数据包结构 每个完整的数据包应由启动符、控制单元、应用数据单元、校验和、结束符组成,其中控制单元包含 业务流水号、协议版本号、发送时间标签、源地址、目的地址、应用数据单元长度命令字节,具体的结构 和定义见表1。 狠1数据包结构和定义 定义 描述 启动符@@’ (2字节) 数据包的第1、2字节,为固定值64,64 数据包的第3、4字节。发送/确认模式下,业务流水号由发送端在发送新的数据包 时按顺序加一确认方按发送包的业务流水号返回;请求/应答模式下,业务流水号 业务流水号 由请求端在发送新的请求命令时按顺序加→,应答方按请求包的业务流水号返回 (2字节) 低字节传输在前。业务流水号是一个2字节的正整数,由通信双方第一次建立网络 连接时确定,初始值为0。业务流水号由业务发起方(业务发起方指发送/确认模式 下的发送端或者请求/应答模式下的请求端)独立管理。业务发起方负责业务流水 号的分配和回收,保证在业务存续期间业务流水号的唯一性 协议版本号 协议版本号包含主版本号(第5字节)和用户版本号(第6字节)。主版本号为固定 (2字节) 值1,用户版本号由用户自行定义 控制 时间标签 数据包的第7~12字节,为数据包发出的时间,具体定义见8.2.2 单元 (6字节) 源地址 数据包的第13~18字节,为数据包的源地址(监控中心或用户信息传输装置地 (6字节) 止)。低字节传输在前 目的地址 数据包的第19~24字节,为数据包的目的地址(监控中心或用户信息传输装置地 (6字节) 址)。低字节传输在前 应用数据单元长度数据包的第25、26字节,为应用数据单元的长度,长度不应大于1024低字节传输 (2字节) 在前 命令字节 (1字节) 数据包的第27字节,为控制单元的命令字节,具体定义见表2 GB/T268753-2011 表1(续) 定义 描述 应用数据单元 应用数据单元,基本格式见图5,对于确认/否认等命令包,此单元可为空 (最大1024字节) 校验和 控制单元中各字节数据(第3~27字背)及应用数据单元的算术校验和,舍去8位 (1字节) 以上的进位位后所形成的1字节二进制数 结束符‘## 为固定值35,35 (2字节) 表2控制单元命令字节定义表 类型值 命令定义 命令说明 0 预留 控制命令 时间间步 发送数据 发送火灾报警和建筑消防设施运行状态等信息 确认 对控制命令和发送信息的确认回答 请求 查询火灾报警和建筑消防设施运行状态等信息 应答 返回查询的信息 否认 对控制命令和发送信息的否认回答 7~127 预留 28~255 用户自行定义 7应用数据单元甚本格式 应用数据单元基本格式如图5所示 类型标志 1宇节 数据单元标识符 信息对象数目 1字节 信息体 根据关型不同长度不同 信息对象1 时间标签1 6字节 信息体n 报据类型不同长度不同 作息对象n 时间标签nb 6字节 对于某些特殊数据类型,此项可为空。 图5应用数据单元基本格式 GB/T268753—2011 8数据定义 81数据单元标识符 8.1.1类型标志 类型标志为1字节二进制数,取值范围0~255,类型标志见表3 表3类型标志定义表 类型值 说明 方向 预留 上传建筑消防设施系统状态 上行 012345678 上传建筑消防设施部件运行状态 上行 上传建筑消防设施部件模拟量值 上行 上传建筑消防设施操作信息 上行 上传建筑消防设施软件版本 上行 上传建筑消防设施系统配置情况 上行 上传建筑消防设施部件配置情况 上行 上传建筑消防设施系统时间 上行 预罔(建筑消防设施信息) 上行 上传用户信息传输装置运行状态 上行 22345 预留 上行 预留 上行 上传用户信息传输装置操作信息 上行 上传用户信息传输装置软件版本 上行 上传用户信息传输装置配置情况 上行 27 预留 上行 28 上传用户信息传输装置系统时间 上行 29~40 预留〔用户信息传输装置信息) 上行 41~60 预留(控制信息 上行 读建筑消防设施系统状态 下行 62 读建筑消防设施部件运行状态 下行 63 读建筑消防设施部件模拟量值 下行 64 读建筑消防设施操作信息 下行 GB/T268753—2011 表3(续) 类型值 说明 方向 65 读建筑消防设施软件版本 下行 66 读建筑消防设施系统配置情况 下行 67 读建筑消伤设施部件配置情况 下行 68 读建筑消防设施系统时间 下行 69~80 预留 下行 81 读用户信息传输装置运行状态 下行 82 预留 下行 83 预留 下行 84 读用户信息传输装置操作信息记录 下行 85 读用户信息传输装置软件版本 下行 读用户信息传输装置配置情况 下行 87 预留 下行 读用户信息传输装置系统时间 下行 8 初始化用户信息传输装置 下行 90 同步用户信息传输装置时钟 下行 91 查岗命令 下行 92~127 预留 128~254 用户自定义 8.1.2信息对豪数目 信息对象数目为1字节二进制数,其取值范围与数据包类型相关 8.2信息对象 8.2.1信息体 8.2、1、1建筑消防设施系统状态 建筑消防设施系统状态数据结构如图6所示,共4字节

...展开详情
