经典功放维修图解

所需积分/C币:11 2018-07-22 11:36:37 1.62MB PDF
收藏 收藏
举报

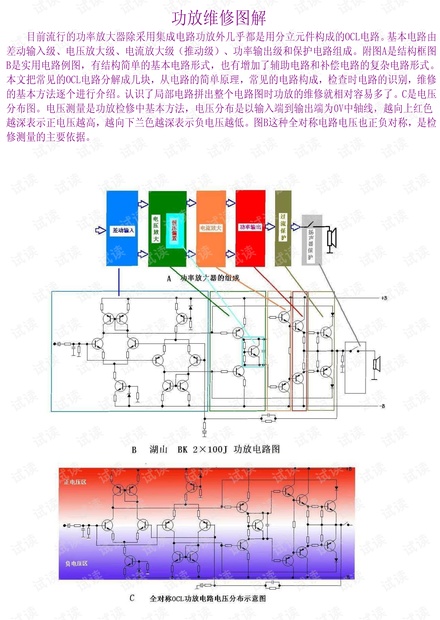

目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。基本电路由 差动输入级、电压放大级、电流放大级(推动级)、功率输出级和保护电路组成。附图A是结构框图 B是实用电路例图,有结构简单的基本电路形式,也有增加了辅助电路和补偿电路的复杂电路形式。 本文把常见的OCL电路分解成几块,从电路的简单原理,常见的电路构成,检查时电路的识别,维修 的基本方法逐个进行介绍。认识了局部电路拼出整个电路图时功放的维修就相对容易多了。C是电压 分布图。电压测量是功放检修中基本方法,电压分布是以输入端到输出端为0V中轴线,越向上红色 越深表示正电压越高,越向下兰色越深表示负电压越低。图B这种全
