STM8S和STM8A应用笔记-CN

所需积分/C币:49 2017-11-10 08:31:16 1.83MB PDF
3
收藏 收藏
举报

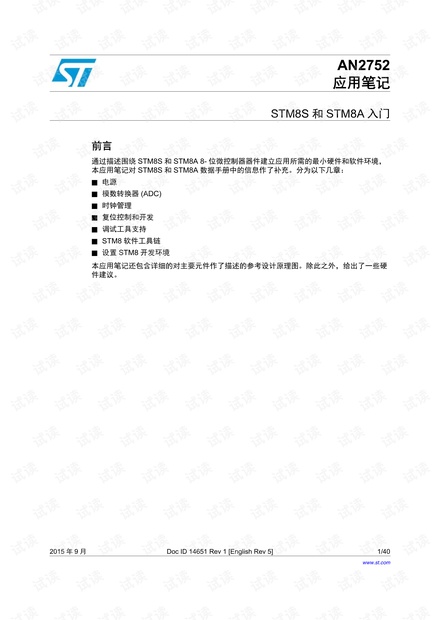

通过描述围绕 STM8S 和 STM8A 8- 位微控制器器件建立应用所需的最小硬件和软件环境, 本应用笔记对 STM8S 和 STM8A 数据手册中的信息作了补充。分为以下几章:  电源  模数转换器 (ADC)  时钟管理  复位控制和开发  调试工具支持  STM8 软件工具链  设置 STM8 开发环境 本应用笔记还包含详细的对主要元件作了描述的参考设计原理图。除此之外,给出了一些硬 件建议。
AN2752 目录 8.1单线接口模块(SWM) 20 8.1.1SW|M概述 8.12sWM连接器引脚 8.1.3硬件连接 82仿真器STce 82.1 STice概述 822 STice仿真配置 22 823在线编程和调试.. 23 sTM8软件工具链 25 9.1集成开发环境 26 92编译器 26 9.3固件库 27 10 设置STM8开发环境... 28 10.1安装工具.. 28 10.2使用工具 29 10.2.1项目编辑 30 10.22在线帮助 10.3运行演示软件 10.3.1编译项目 32 10.32选择正确的调试工具 33 10.33连接硬件 .34 1034开始调试会话 35 103.5运行软件 10.3.6后续操作 ..,,,37 文档和在线帮助 38 12 修订历史 ■■■ ,39 Doc ID 14651 Rev 1 [English Rev 5 3/40 表格索引 AN2752 表格索引 表 元件清单 18 表2. sW|M连接器引脚 .20 表3 文档修订历史 表4. 中文文档修订历史 39 4/40 Doc ID 14651 Rev 1 [English Rev 5 AN2752 图片索引 图片索引 图1 电源 图2 外部电容 图3 DD/ss对的典型布局 :.:.::...::.· 图4 模拟输入接口 10 图5 系统时钟分配内部时钟 12 图6 时钟源 13 图7 复位管理 14 图8 输出特性 15 图9 输入特性 15 10 参考设计.... 19 图11. 调试系统框图 .20 图12 硬件连接 21 图13 连接说明 图14 STice仿真配置 图15 在线编程和调试 24 图16 STM8软件工具链. 25 图17. STM8固件库示例. ...27 图18 STVD开放示例工作区 图19 STVD MCU编辑模式 .30 图20 sTM8固件库在线帮助手册 31 图2 sTVD:建立工程 图22 sTVD:选择调试工具 33 图23 连接调试工具到STM8评估板 图24 STVD:开始调试会话... 5 图25 sTVD:运行软件 ..,,36 图26 STM8评估板 37 Doc ID 14651 Rev 1 [English Rev 5 5/40 硬件要求汇总 AN2752 硬件要求汇总 为了围绕STM8S或者STM8A器件构建应用,应用板至少需要提供以下特性 电源 时钟管理 复位管理 调试工具支持:单线接口模块(SWM)连接器 6/40 Doc ID 14651 Rev 1 [English Rev 5 AN2752 电源 电源 电源概述 该器件可以通过一个外部的30V到5.5V电源供电。一个片上电源管理系统提供了到内核 逻辑的1.8∨数字电源,具有正常和低功耗两种工作模式。它也能够检测主要的外部电源 (33∨5)和内部电源(1.8V)上面的电压跌落。 该器件提供 对vp/vss(3.3V±0.3V到5∨±0.5V)焊盘专门用于主稳压器镇流器晶体管供 电 两对 VDD IOSs Jo(33∨±0.3∨到5∨±0.5V)专用焊盘,只用于VO的供电。在32 引脚封装上,只绑定了一对引脚。 对子质近 VDRS的 VDDIOVSSIC,建放将两对速到一起,同时只使用一个去耦电容。目 的是通过减少电源之闷以及VvD和电容之间的连接线长度,以磅保好的抗燥性能。 对专门用于模拟功能供电的 VDDA/VSSA(3.3V±0.3V到5∨±0.5Ⅵ)焊盘。更多详 细信息,请参见第3节:模数转换器(ADC)第10页。 图1.电源 模拟信号 模拟功能 VDD/DDIo1 CPU 主/低功耗调压器 RAM 逻辑 VDDIO2 lOs SSIO2 DDIO OSCIN SSIO XTAI 星形连接 OSCOUT ai15330 注 电容必须尽可能靠近器件电源连接(特别是在VDD有专用地平面的情况下) 可选择在 OSCIN/OSCOUT上放置一个晶层体/谐振器。谐振器必须尽可能靠近OSCN和 OSCOUT引脚连接。负载电容地必须尽可能靠近V连接。 Doc ID 14651 Rev 1 [English Rev 5 7/40 电源 AN2752 2.2 主工作电压 STM8S和STM8A器件采用013μm工艺制作。STM8S和STM8A内核以及MO外设需要 不同的电源供电。实际上,STM8S和STM8A器件有一个标称目标输出为1.8V的内部稳压 器 主调压器的稳定性是通过将外部电容CExT连接到VCAP引脚实现的。更多关于VCAP电容 特性的信息,请参考STM8S或STM8A数据手册。要注意将电容的串联等效电感限制在15 nH以下。 图2.外部电容 ESR ESL 具中 ESR为等效串联电阻 Leak EsL为等效电感 2.3 上电/掉电复位(POR/PDR 对主调压器和低功耗调压器的输入供电由上电/掉电复位电路监控。监控电压范围为07∨ 到27V。 在上电过程中时,POR/PDR保持器件处于复位,直到电源电压(VDD和DDo)达到它们 指定的工作区域 在开机时,应维持一个0.7∨以下的预定义复位。复位释放的上限在产品数据手册的电气特 性一节中定义 迟滞(POR>PDR)用以确保准确检测电压上升和下降 当电源电压下降到 VPOR/PDR门限值(孤立和重复的事件)以下时,POR/PDR也会产生 个复位。 8/40 Doc ID 14651 Rev 1 [English Rev 5 AN2752 电源 建议 所有的引脚需要正确地连接到电源上。这些连接,包括焊盘、线和过孔,都应该有尽可能低 的阻抗。典型情况下,这可通过使用粗的线宽做到,最好在多层印刷电路板(PCB)中使用专 用供电层。 此外,每个供电电源对都应使用滤波陶瓷电容(100nF)和化学电容(1.2μF)去耦,它们与 STM8s或STM8A器件井联。这些陶瓷电容应放置在PCB另一侧尽可能接近或低于适当引 脚的位置。其典型值为10nF至100nF,但准确值取决于应用需要。图3显示了这种 ∨ DD/Vss对的典型布局 图3 VpD/ss对的典型布局 Va至Dn Va至Vss 电容 DD Vss STM8 Doc ID 14651 Rev 1 [English Rev 5 9/40 模数转换器(ADc) AN2752 3 模数转换器(ADC) 3.1模拟电源 ADC单元具有一个独立的模拟电源参考电压,它与输入引脚Ⅴ保持隔离,这样使得 ADC有一个非常千净的电源。模拟供电电压范围与在∨D引脚上的数字供电电压范围是 样的。一个独立的在∨ssA引脚上的模拟电源接地连接进一步增强了ADC的电源隔离。模拟 电源电压和模拟电源接地连接一起,在ⅤREF+引脚上提供了用于ADC单元的单独外部模拟 参考电压。这在低电压输入时提供了更好的准确性,如下 VREF+(正模拟参考电压输入):ADC高/正参考电压应该在[250mV,VDA]之间。更 多有关ⅤREF+值的信息,请参考STM8S或STM8A数据手册。在没有外部VREF+引脚 的器件中(封装引脚少于等于48),该输入与DDA连接。 ∨REF(负模拟参考电压输入):ADC低/负参考电压应该高于∨ssA。更多有关VREF.值 的信息,请参考STM8S或STM8A数据手册。在没有外部∨REF引脚的器件中(封装 引脚少于等于48),该输入与VssA连接。 3.2 模拟输入 sTM8S和STMB8A器件具有16个模拟输入通道,每个通道被ADC逐个转换,并且每个通 道复用一个VO。 ADC的模拟输入接口如图4所示。 图4. 模拟输入接口 ADC外部 ADc内部 SWSAMP IN EXT CsAMP 10/40 Doc ID 14651 Rev 1 [English Rev 5
