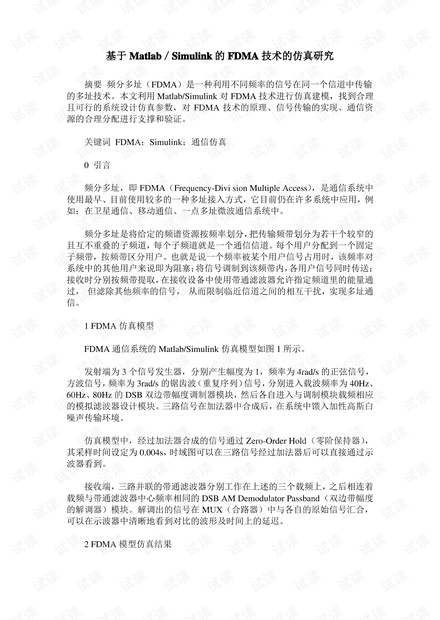

基于 Matlab／Simulink 的 FDMA 技术的仿真研究
摘要 频分多址（FDMA）是一种利用不同频率的信号在同一个信道中传输
的多址技术。本文利用 Matlab/Simulink 对 FDMA 技术进行仿真建模，找到合理
且可行的系统设计仿真参数，对 FDMA 技术的原理、信号传输的实现、通信资
源的合理分配进行支撑和验证。
关键词 FDMA；Simulink；通信仿真
0 引言
频分多址，即 FDMA（Frequency-Divi sion Multiple Access），是通信系统中
使用最早、目前使用较多的一种多址接入方式，它目前仍在许多系统中应用，例
如：在卫星通信、移动通信、一点多址微波通信系统中。
频分多址是将给定的频谱资源按频率划分，把传输频带划分为若干个较窄的
且互不重叠的子频道，每个子频道就是一个通信信道。每个用户分配到一个固定
子频带，按频带区分用户。也就是说一个频率被某个用户信号占用时，该频率对
系统中的其他用户来说即为阻塞；将信号调制到该频带内，各用户信号同时传送；
接收时分别按频带提取，在接收设备中使用带通滤波器允许指定频道里的能量通
过， 但滤除其他频率的信号， 从而限制临近信道之间的相互干扰，实现多址通
信。
1 FDMA 仿真模型
FDMA 通信系统的 Matlab/Simulink 仿真模型如图 1 所示。
发射端为 3 个信号发生器，分别产生幅度为 1，频率为 4rad/s 的正弦信号，
方波信号，频率为 3rad/s 的锯齿波（重复序列）信号，分别进入载波频率为 40Hz、
60Hz、80Hz 的 DSB 双边带幅度调制器模块，然后各自进入与调制模块载频相应
的模拟滤波器设计模块。三路信号在加法器中合成后，在系统中馈入加性高斯白
噪声传输环境。
仿真模型中，经过加法器合成的信号通过 Zero-Order Hold（零阶保持器），
其采样时间设定为 0.004s，时域图可以在三路信号经过加法器后可以直接通过示
波器看到。
接收端，三路并联的带通滤波器分别工作在上述的三个载频上，之后相连着
载频与带通滤波器中心频率相同的 DSB AM Demodulator Passband（双边带幅度
的解调器）模块。解调出的信号在 MUX（合路器）中与各自的原始信号汇合，
可以在示波器中清晰地看到对比的波形及时间上的延迟。
2 FDMA 模型仿真结果
