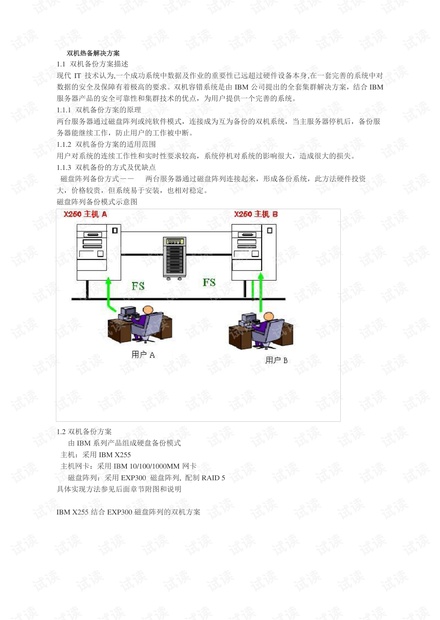

双机热备解决方案
1.1 双机备份方案描述
现代 IT 技术认为,一个成功系统中数据及作业的重要性已远超过硬件设备本身,在一套完善的系统中对
数据的安全及保障有着极高的要求。双机容错系统是由 IBM 公司提出的全套集群解决方案,结合 IBM
服务器产品的安全可靠性和集群技术的优点,为用户提供一个完善的系统。
1.1.1 双机备份方案的原理
两台服务器通过磁盘阵列或纯软件模式,连接成为互为备份的双机系统,当主服务器停机后,备份服
务器能继续工作,防止用户的工作被中断。
1.1.2 双机备份方案的适用范围
用户对系统的连续工作性和实时性要求较高,系统停机对系统的影响很大,造成很大的损失。
1.1.3 双机备份的方式及优缺点
磁盘阵列备份方式——

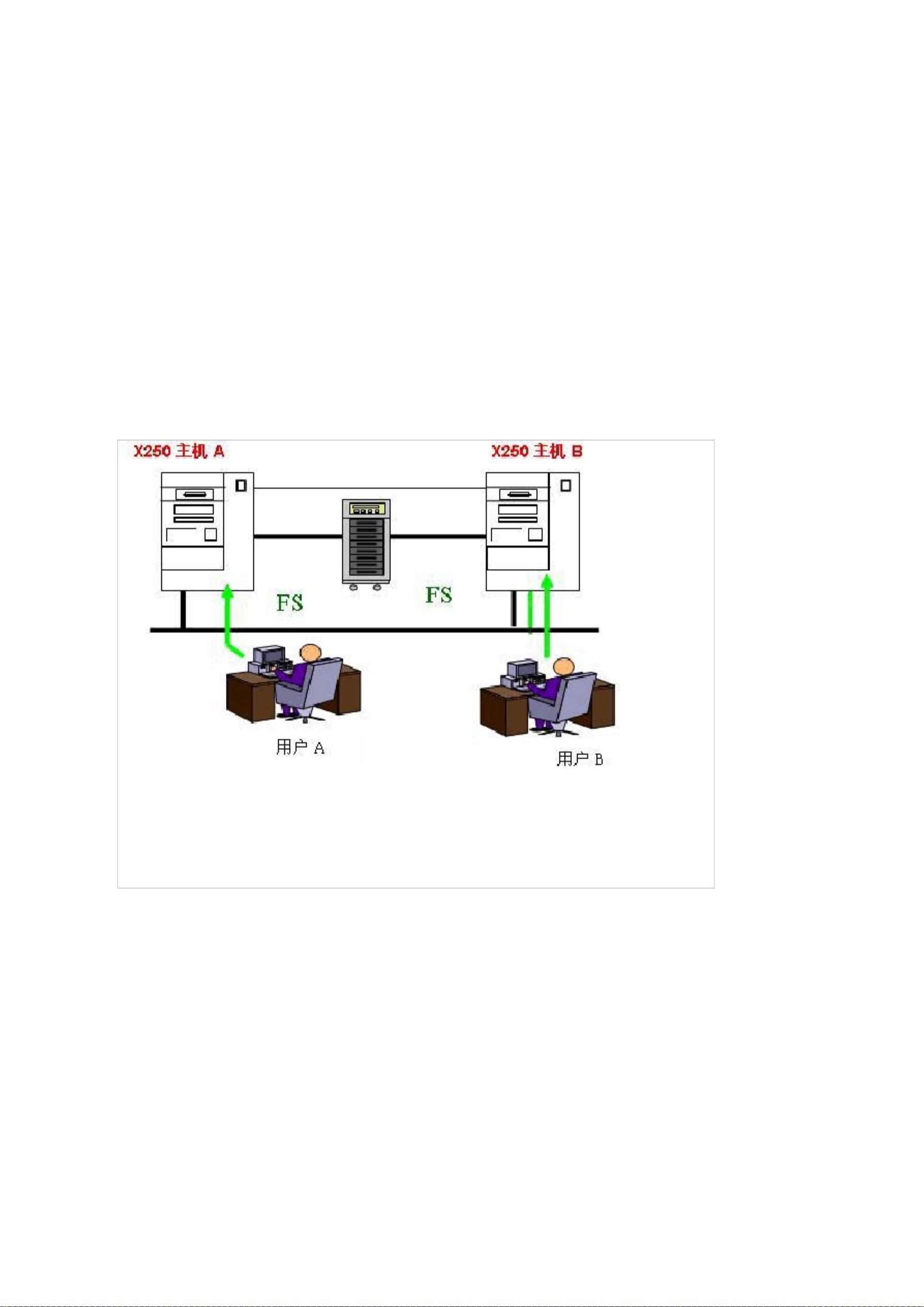

磁盘阵列备份模式示意图
两台服务器通过磁盘阵列连接起来,形成备份系统,此方法硬件投资
大,价格较贵,但系统易于安装,也相对稳定。
1.2 双机备份方案
由 IBM 系列产品组成硬盘备份模式
主机:采用 IBM X255
主机网卡:采用 IBM 10/100/1000MM 网卡
磁盘阵列:采用 EXP300 磁盘阵列, 配制 RAID 5
具体实现方法参见后面章节附图和说明

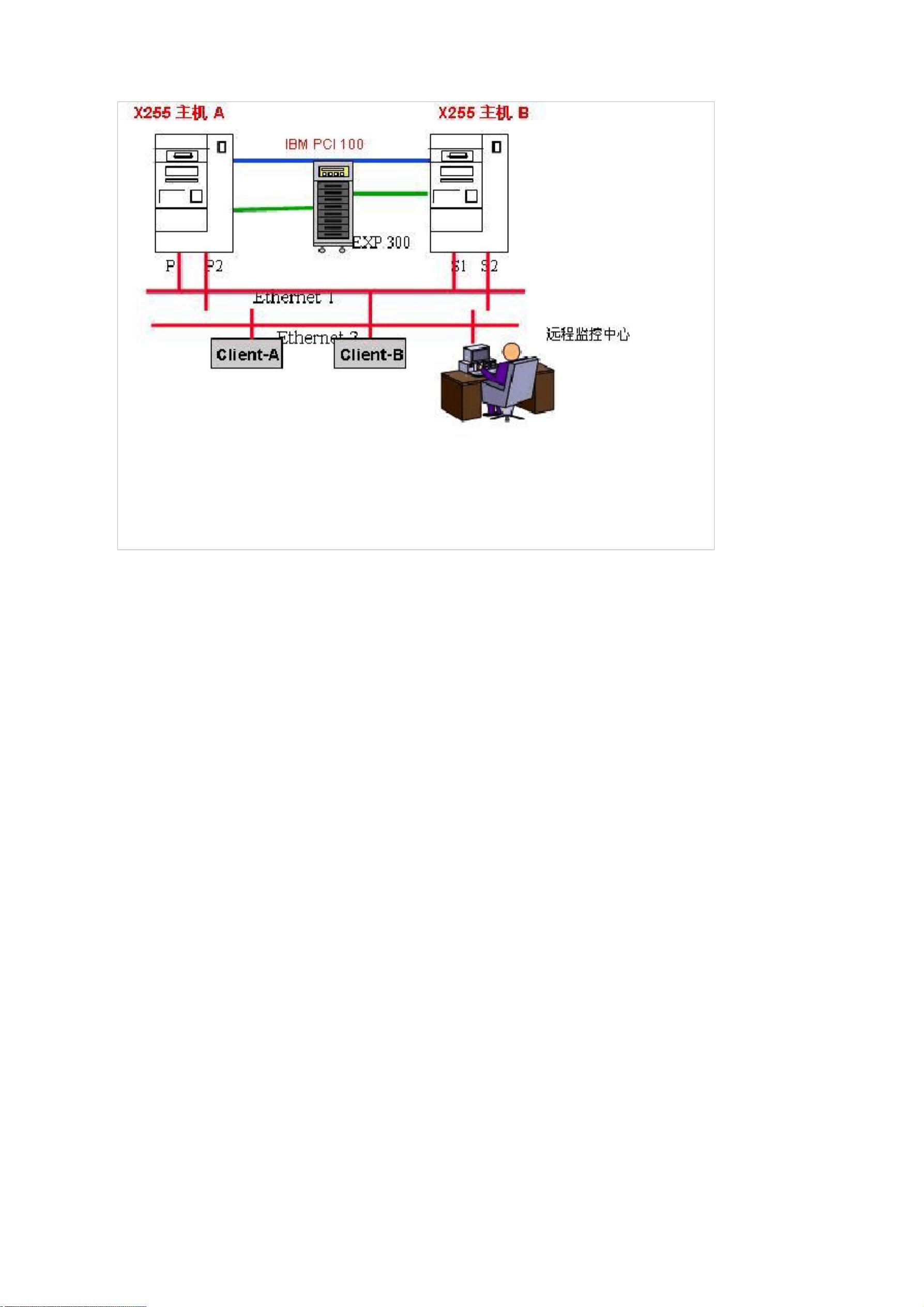

IBM X255 结合 EXP300 磁盘阵列的双机方案

系统简述:
整个系统由两台 IBM 高端服务器 X255 和 EXP 300 磁盘阵列构成双机备份模式,双台服务器互为备份,
当一台服务器出现问题停机时,另一台服务器能实时接管中断的工作,保证业务系统的正常运行。
EXP 300 磁盘柜磁盘具有热插拔功能,具可以灵活组成 RAID 模式,当一块硬盘损坏,数据可以恢复,
保证数据不丢失。
1 .3 IBM PC 服务器双机容错系统解决方案
由于采用了双机容错的集群结构,系统具有极高的可靠性。两台服务器可以作为一个整体对网络提供
服务,且相互间互为监控。集群具有一定的负载平衡功能,可将一个任务的多个进程分摊到两台服务
上运行,提高系统的整体性能。当一台服务器发生故障时,其上所运行的进程及服务可以自动地由另
一台服务器接管,保证网络用户的工作不受影响。同时,如果系统采用 RAID 技术对数据进行保护,
可确保重 要数据不因系统故障而造成损失。
特点:
高可靠性
支持冗余磁盘阵列
冗余电源和风扇设计
所有部件均支持热插拔
主机可各自运行自己的应用,互为备份,共享磁盘数据
高性能单块 IBM ServeRAID 卡数据传输带宽可达
数据传输 I/O 可达 3000 次/s
高可用性
主机与磁盘间的距离可达 20 米
160MB/s
可扩展性强/性能价格比高/高容错性,系统安全高效
产品介绍(略,有兴趣的朋友可以去 IBM 网站看看详细的介绍)

2.1 磁盘阵列备份模式介绍
概述
在双机热备的架构中,除了要考虑切换时间外,要根据每个系统的作业环境,包括网路系统是单网或
是双网,数据库的安装和作业内容及用户端的设备是经由广域网路、区域网路接入不同用户有不同的
需求,而要求有不同的切换模式,所以选择不同的切换模式,可以使用户端的改变达到最少的程度。
EDI-HA 根据不同的行业及各行业不同的需求设计多种备援模式以弹性的调适用户的最佳组合及选择。
模式---双机双网络适配器(DualEthernetAdopter)
• 双主机各自通过一条 SCSI 电缆线与 RAID 相联
• 双主机各自运行不同的作业
• 每一主机定义第一网口和第二网口
• 主机 A 上等一网 0 在故障时由第二网口接管
• 主机 B 上等一网 0 在故障时由第二网口接管
• 主机 A 故障后,主机 B 自动接管主机 A 的作业和数据
• 主机 B 同时接管 A 的主机名(Host)及网络地址(IP)
• 主机 A 的作业将在主机 B 上自动运行
• 主机 A 的客户(client)可继续运行,无需重新登录
• 主机 A 同样可作 B 的备份机
• 可进行数机双工备份和网卡的备份
软件配置

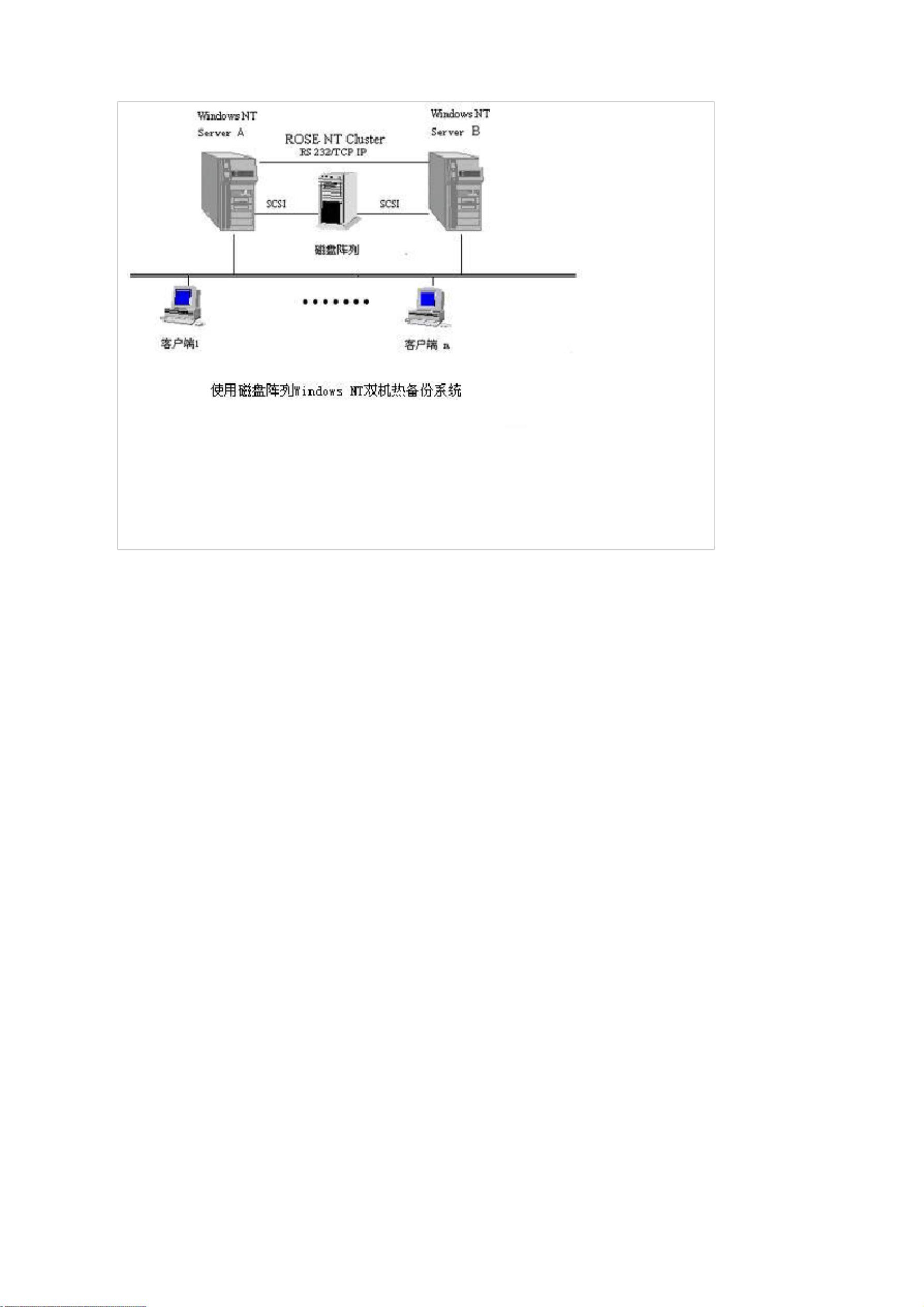

在方案中,我们采用美国 ROSE 公司的 NT Cluster 软件,作为双机热备份软件;采用台湾 DFT 磁盘阵
列作为双机系统公用数据的存储设备。其构成如图 1 所示。如果其中一台服务器由于硬件或软件原因(最
近国际调查显示 70%的服务器故障来自软件错误)发生故障失效,另外 一台服务器可在保证提供自己原
有服务的同时,启动失效服务器的应用程序、文件系统、IP 地址和打印机等网络资源服务从而取代其服
务器功能。

美国 Rose 数据公司 Rose HA for NT 双机热备软件。Windows NT 平台下的双机热备份软件,广泛用于
金融、电信、政府等部门的核心业务。备受业界推崇的优秀产品。
Rose HA 产品经过了许多大型项目的考验,诸如福建、重庆等地的邮电 97,外经贸部、宝钢等等,是
一套成熟、稳定、可靠的产品。
目前 Rose NT Cluster 及其 OEM 产品占有中国市场 NT 平台 HA 软件的大部分市场份额。
通过 GUI,可以实时地观测到系统的状态,进行 failover、take Over 等操作。
美国 Rose 公司在中国设有办事处,对广大的中国用户提供强有力的技术支持
双机备份安装完毕之后配置群集服务
群集服务指南
在运行着 Windows 2000 Advanced Server 和 Windows 2000 DataCenter Server 操作系统的服务器上,安
装群集服务的说明。该指南描述了在群集节点上,安装群集服务的过程。它的作用不是解释如何安装
群集应用程序。而是指导如何安装典型的、两节点的群集本身。
内容:
介绍
群集服务安装的核对表
群集安装
安装群集服务软件
检验安装
附录:SCSI 驱动器的安装
1. 介绍
群集服务器是一组独立的服务器,运行群集服务,并象单个系统一样运作。通过将运行着 Windows

2000 Advanced Server 或 Windows 2000 DataCenter Server 的服务器编组,可组成群集服务器,从
而对资源和应用程序提供了高可靠性的、可扩展性和可管理性。
群集服务器的目的是,在出故障或断电的情况下,保证客户对应用程序和资源的访问。如果群集
里的某服务器由于故障或维护的缘故,不可用,资源和应用程序将移到其它可用的群集节点上。
对于群集系统,常使用高可用性,而不是容错性,这是由于容错技术提供了高度的恢复能力。容
错服务器通常使用高度的硬件冗余,加上特定的软件,对任意单个的硬件或软件故障,提供了近
于即时的恢复功能。这些解决方案的成本大大高于群集解决方案。这是因为前者要提供多余的硬
件,并处于空闲状态,等待故障的出现。容错服务器主要用于支持高品质、高速处理的场合,如
票据交换所、自动柜员机(ATM)或股票交易。
群集服务不保证不停顿的操作,它为大多数执行关键任务应用程序提供了足够的可靠性。群集服
务可监视应用程序和资源,并自动将多数故障状态识别和恢复出来。使用群集,可以为管理工作
负荷提供更大的柔性,并提高整个系统的可用性。
群集服务的好处有:
高可用性:使用群集服务,资源的所有权,如磁盘驱动器和 IP 地址将自动地从有故障的服务器
上,转到可用的服务器上。当群集中的系统或应用程序出现故障时,群集软件将在可用的服务器
上,重启失效的应用程序,或将失效节点上的工作,分配到剩余的节点上。结果是,用户只是觉
得服务暂时停顿了一下。
修复返回:当失效的服务器连回来时,群集服务将自动在群集中平衡负荷。
易管理性:可以使用群集管理器来管理群集,(如同在同一个群集中),并管理应用程序(就象它
们运行在同一个服务器上)。可以通过拖放群集对象,在群集里的不同服务器移动应用程序。也
可以通过同样的方式移动数据。可以通过这种方式来手工地平衡服务器负荷,卸载服务器,从而
方便地进行维护。可以从网络的任意地方的节点和资源处,监视群集的状态。
可扩展性:群集服务可进行调整,以满足不断增长的需求。当群集的整体负荷超过群集的实际能
力时,可以添加额外的节点。
针对在运行着 Windows 2000 Advanced Server,和 Windows 2000 DataCenter Server 的服务器的情
况,本文提供了安装群集服务的说明。该指南描述了在群集节点上,安装群集服务的过程。它的
作用不是解释如何安装群集应用程序。而是指导如何安装典型的、两节点的群集本身。
2. 群集服务器安装核对表
该核对表帮助你做好安装的准备。在核对表之后是渐进指南。
软件要求
在群集里的所有计算机上,都安装了 Microsoft Windows 2000 Advanced Server 或 Windows 2000
DataCenter Server。
有某种名称解析手段,如域名系统(DNS),Windows 互连网命名系统(WINS),HOSTS,等。
建议安装允许进行远程的群集管理的终端服务器。
硬件要求
群集服务节点的硬件,必须满足 Windows 2000 Advanced Server 或 Windows 2000 DataCenter
Server 的硬件要求。这些要求可在产品兼容性查找页面找到。
群集硬件必须是在群集服务硬件兼容性列表里的( HCL)。到 Windows 硬件兼容性列表中,查
询群集,就可以找到最新的群集服务 HCL。
两台满足 HCL 的计算机,分别具有如下配置:
有所安装的 Windows 2000 Advanced Server 或 Windows 2000 DataCenter Server 的启动盘。该启动
盘不能位于下面所描述的共享存储总线上。
共享的磁盘有独立的 PCI 存储适配器(SCSI 或光纤)。启动盘适配器除外。
群集里的每台计算机有两块 PCI 网络适配器。
剩余20页未读,继续阅读
