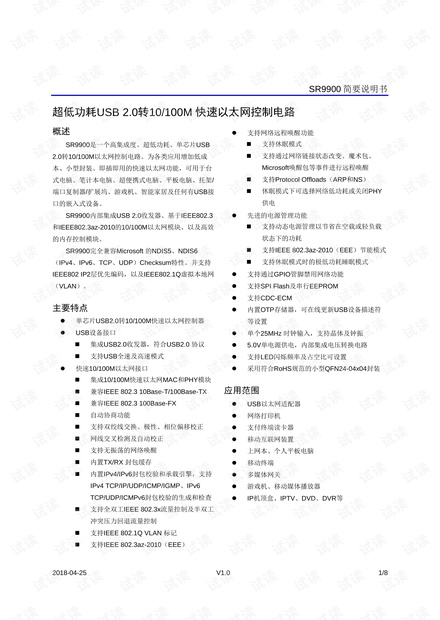

SR9900 简要说明书
2018-04-25 V1.0 1/8
超低功耗
USB 2.0
转
10/100M
快速以太网控制电路
概述
SR9900是一个高集成度、超低功耗、单芯片USB
2.0转10/100M以太网控制电路。为各类应用增加低成
本、小型封装、即插即用的快速以太网功能，可用于台
式电脑、笔计本电脑、超便携式电脑、平板电脑、托架/
端口复制器/扩展坞、游戏机、智能家居及任何有USB接
口的嵌入式设备。
SR9900内部集成USB 2.0收发器、基于IEEE802.3
和IEEE802.3az-2010的10/100M以太网模块、以及高效
的内存控制模块。
SR9900完全兼容Microsoft 的NDIS5、NDIS6
（IPv4、IPv6、TCP、UDP）Checksum特性。并支持
IEEE802 IP2层优先编码，以及IEEE802.1Q虚拟本地网
（VLAN）。
主要特点
单芯片USB2.0转10/100M快速以太网控制器
USB设备接口
集成USB2.0收发器，符合USB2.0 协议
支持USB全速及高速模式
快速10/100M以太网接口
集成10/100M快速以太网MAC和PHY模块
兼容IEEE 802.3 10Base-T/100Base-TX
兼容IEEE 802.3 100Base-FX
自动协商功能
支持双绞线交换、极性、相位偏移校正
网线交叉检测及自动校正
支持无振荡的网络唤醒
内置TX/RX 封包缓存
内置IPv4/IPv6封包校验和承载引擎，支持
IPv4 TCP/IP/UDP/ICMP/IGMP、IPv6
TCP/UDP/ICMPv6封包校验的生成和检查
支持全双工IEEE 802.3x流量控制及半双工
冲突压力回退流量控制
支持IEEE 802.1Q VLAN 标记
支持IEEE 802.3az-2010（EEE）
支持网络远程唤醒功能
支持休眠模式
支持通过网络链接状态改变、魔术包、
Microsoft唤醒包等事件进行远程唤醒
支持Protocol Offloads（ARP和NS）
休眠模式下可选择网络低功耗或关闭PHY
供电
先进的电源管理功能
支持动态电源管理以节省在空载或轻负载
状态下的功耗
支持IEEE 802.3az-2010（EEE）节能模式
支持休眠模式时的极低功耗睡眠模式
支持通过GPIO管脚禁用网络功能
支持SPI Flash及串行EEPROM
支持CDC-ECM
内置OTP存储器，可在线更新USB设备描述符
等设置
单个25MHz 时钟输入，支持晶体及钟振
5.0V单电源供电，内部集成电压转换电路
支持LED闪烁频率及占空比可设置
采用符合RoHS规范的小型QFN24-04x04封装
应用范围
USB以太网适配器
网络打印机
支付终端读卡器
移动互联网装置
上网本、个人平板电脑
移动终端
多媒体网关
游戏机、移动媒体播放器
IP机顶盒、IPTV、DVD、DVR等
