引言：
在人类生活的环境中，温度扮演了一个极为重要的角色，工业生产中要严
格考虑温度的变化对系统的影响，因而就有必要设计一个既可以对温度进行实时
测量与监控又可以对其进行控制的仪器，我们这里采用 msp430f149 芯片进行控
制，利用 tmp275 进行温度的采集，通过改变 ls25by2406 步进电机的转速来控制
制冷量的大小对温度进行调节。
系统硬件设计：
基于设计要的需要，这里选用芯片有：msp430f149 单片机，tmp275 温度传
感器，lcd1602 液晶显示器，ls25by2406 步进电机，uln2003 达林反相器，键盘控
制。

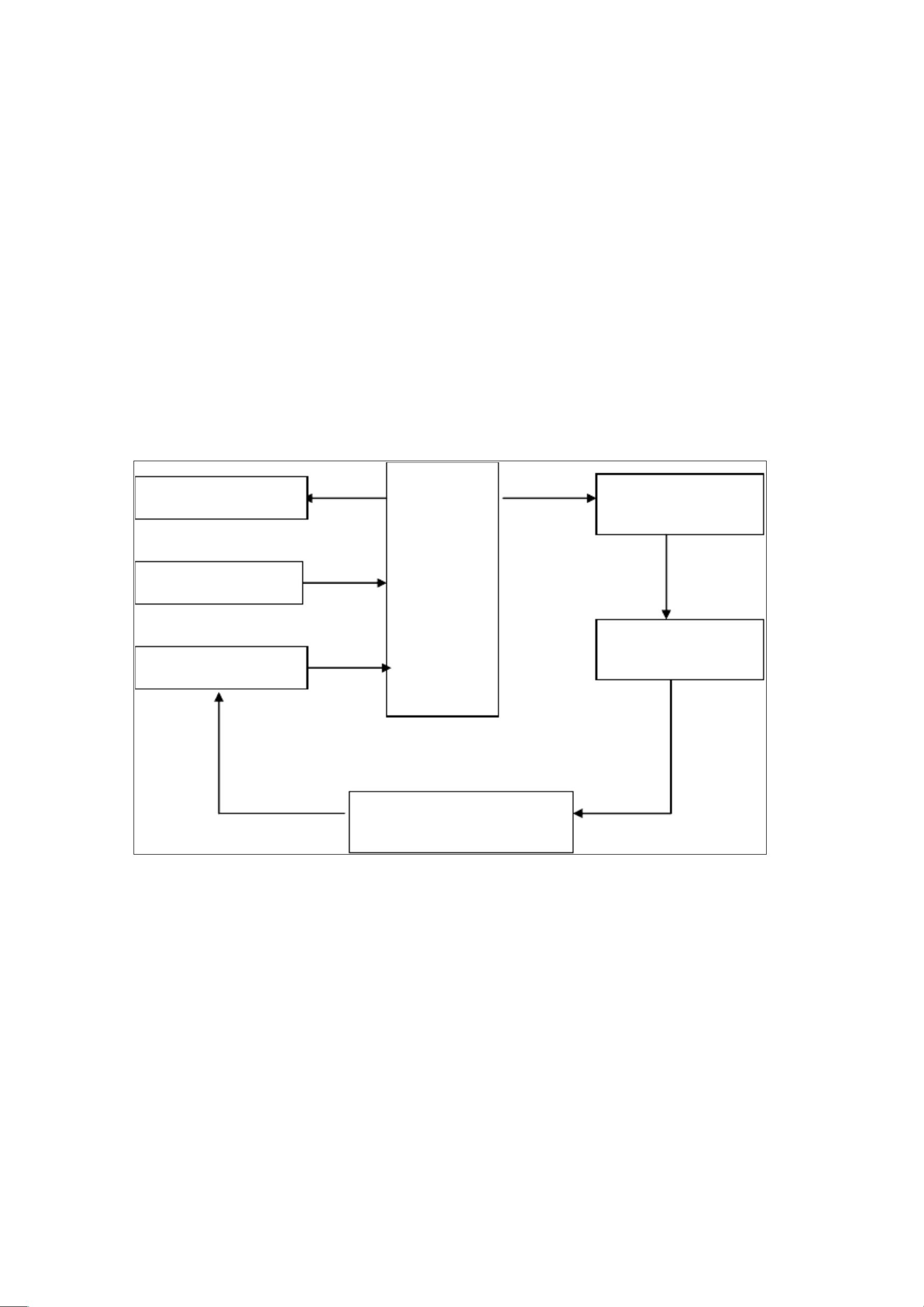

原理框图如下所示：
Uln2003 达林反相
器
Ls25by2406 步 进
电机
温控对象
单片机根据 tmp275 测得被控对象的温度，然后与设定置相比较，调整步
进电机的转速，进而控制致冷器冷水流量及流速实现被控对象的恒温，同时由显
示屏 lcd1602 实时显示当前温度。各主要模块简介如下：
1． 温度采集模块
系统采用的温度传感器为 TI 公司的 TMP275，图 1 为温度传感器电路，
该器件的主要特性包括：50μA 功耗、9～12 b 可编程分辨率、O．1μA 关机电
流模式、整个温度范围内出色的稳定性以及-40～+125℃的广泛工作温度范围。
该器件还允许多达 8 个不同地址，以实现接口总线设计的高灵活性，电路中．AO，
A1，A2 接地用于决定芯片的器件地址。温度传感器 TMP275 可直接输出数字
