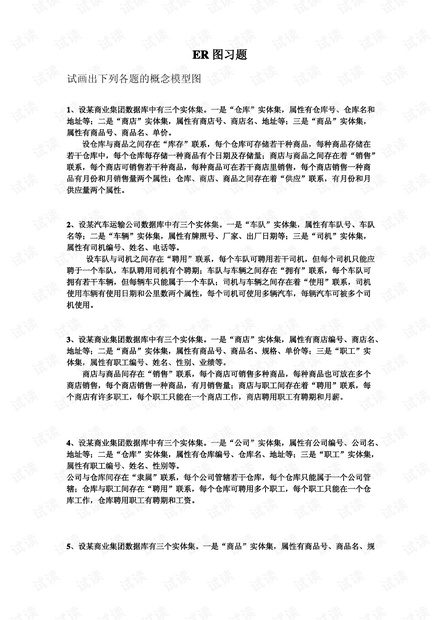

ER 图习题
试画出下列各题的概念模型图
1、设某商业集团数据库中有三个实体集。一是“仓库”实体集，属性有仓库号、仓库名和
地址等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“商品”实体集，
属性有商品号、商品名、单价。
设仓库与商品之间存在“库存”联系，每个仓库可存储若干种商品，每种商品存储在
若干仓库中，每个仓库每存储一种商品有个日期及存储量；商店与商品之间存在着“销售”
联系，每个商店可销售若干种商品，每种商品可在若干商店里销售，每个商店销售一种商
品有月份和月销售量两个属性；仓库、商店、商品之间存在着“供应”联系，有月份和月
供应量两个属性。
2、设某汽车运输公司数据库中有三个实体集。一是“车队”实体集，属性有车队号、车队
名等；二是“车辆”实体集，属性有牌照号、厂家、出厂日期等；三是“司机”实体集，
属性有司机编号、姓名、电话等。
设车队与司机之间存在“聘用”联系，每个车队可聘用若干司机，但每个司机只能应
聘于一个车队，车队聘用司机有个聘期；车队与车辆之间存在“拥有”联系，每个车队可
拥有若干车辆，但每辆车只能属于一个车队；司机与车辆之间存在着“使用”联系，司机
使用车辆有使用日期和公里数两个属性，每个司机可使用多辆汽车，每辆汽车可被多个司
机使用。
3、设某商业集团数据库中有三个实体集。一是“商店”实体集，属性有商店编号、商店名、
地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实
体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个
商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每
个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
4、设某商业集团数据库中有三个实体集。一是“公司”实体集，属性有公司编号、公司名、
地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，
属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管
辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓
库工作，仓库聘用职工有聘期和工资。
5、设某商业集团数据库有三个实体集。一是“商品”实体集，属性有商品号、商品名、规
