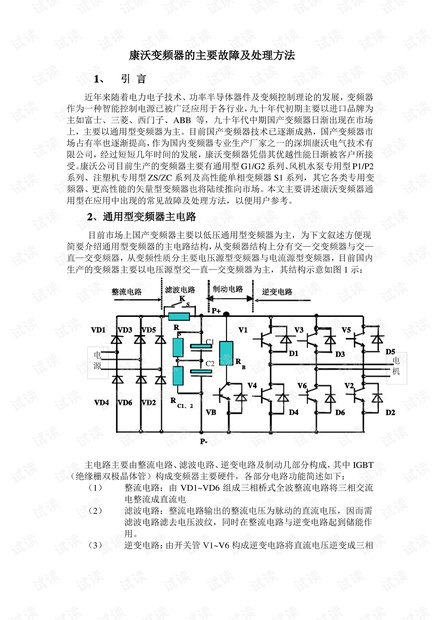

康沃变频器的主要故障及处理方法
1、 引 言
近年来随着电力电子技术、功率半导体器件及变频控制理论的发展，变频器
作为一种智能控制电源已被广泛应用于各行业，九十年代初期主要以进口品牌为
主如富士、三菱、西门子、ABB 等，九十年代中期国产变频器日渐出现在市场
上，主要以通用型变频器为主。目前国产变频器技术已逐渐成熟，国产变频器市
场占有率也逐渐提高，作为国内变频器专业生产厂家之一的深圳康沃电气技术有
限公司，经过短短几年时间的发展，康沃变频器凭借其优越性能日渐被客户所接
受。康沃公司目前生产的变频器主要有通用型 G1/G2 系列、风机水泵专用型 P1/P2
系列、注塑机专用型 ZS/ZC 系列及高性能单相变频器 S1 系列，其它各类专用变
频器、更高性能的矢量型变频器也将陆续推向市场。本文主要讲述康沃变频器通
用型在应用中出现的常见故障及处理方法，以便用户参考。
2、通用型变频器主电路
目前市场上国产变频器主要以低压通用型变频器为主，为下文叙述方便现
简要介绍通用型变频器的主电路结构，从变频器结构上分有交—交变频器与交—
直—交变频器，从变频性质分主要电压源型变频器与电流源型变频器，目前国内

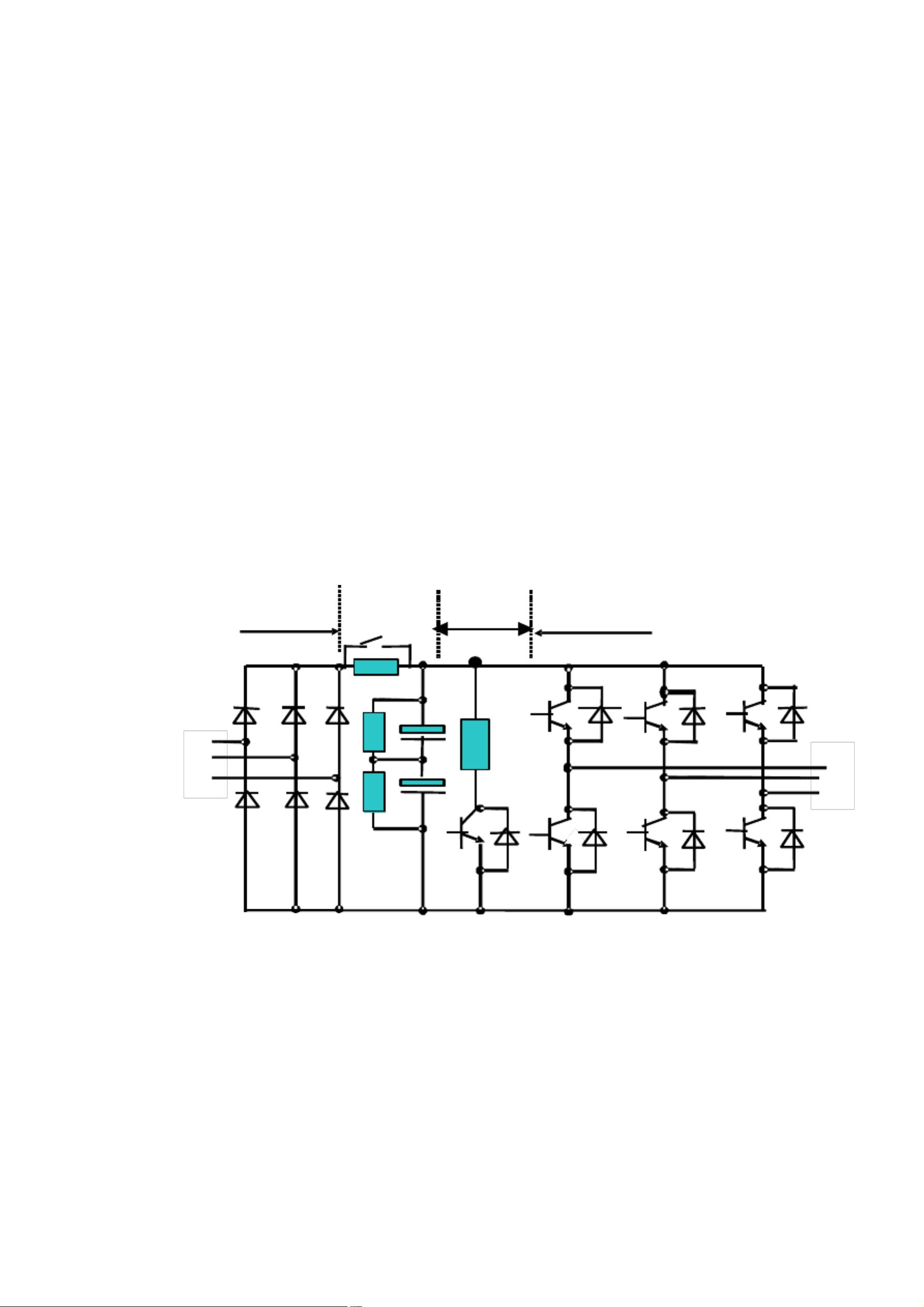

生产的变频器主要以电压源型交—直—交变频器为主，其结构示意如图 1 示：
整流电路
滤波电路
K
S
R
S
制动电路
P+
逆变电路
VD1 VD3 VD5 V1
C1
V3
D1
V5
D3
D5
电
源
C2
R
B
V4
电
机
V6
D4
V2
D6 D2
VD4 VD6 VD2
R
C1
、
2
VB
P-
主电路主要由整流电路、滤波电路、逆变电路及制动几部分构成，其中 IGBT
（绝缘栅双极晶体管）构成变频器主要硬件，各部分电路功能简述如下：
（1） 整流电路：由 VD1~VD6 组成三相桥式全波整流电路将三相交流
电整流成直流电
（2） 滤波电路：整流电路输出的整流电压为脉动的直流电压，因而需
滤波电路滤去电压波纹，同时在整流电路与逆变电路起到储能作
用。
（3） 逆变电路：由开关管 V1~V6 构成逆变电路将直流电压逆变成三相
