Verilog语法进阶

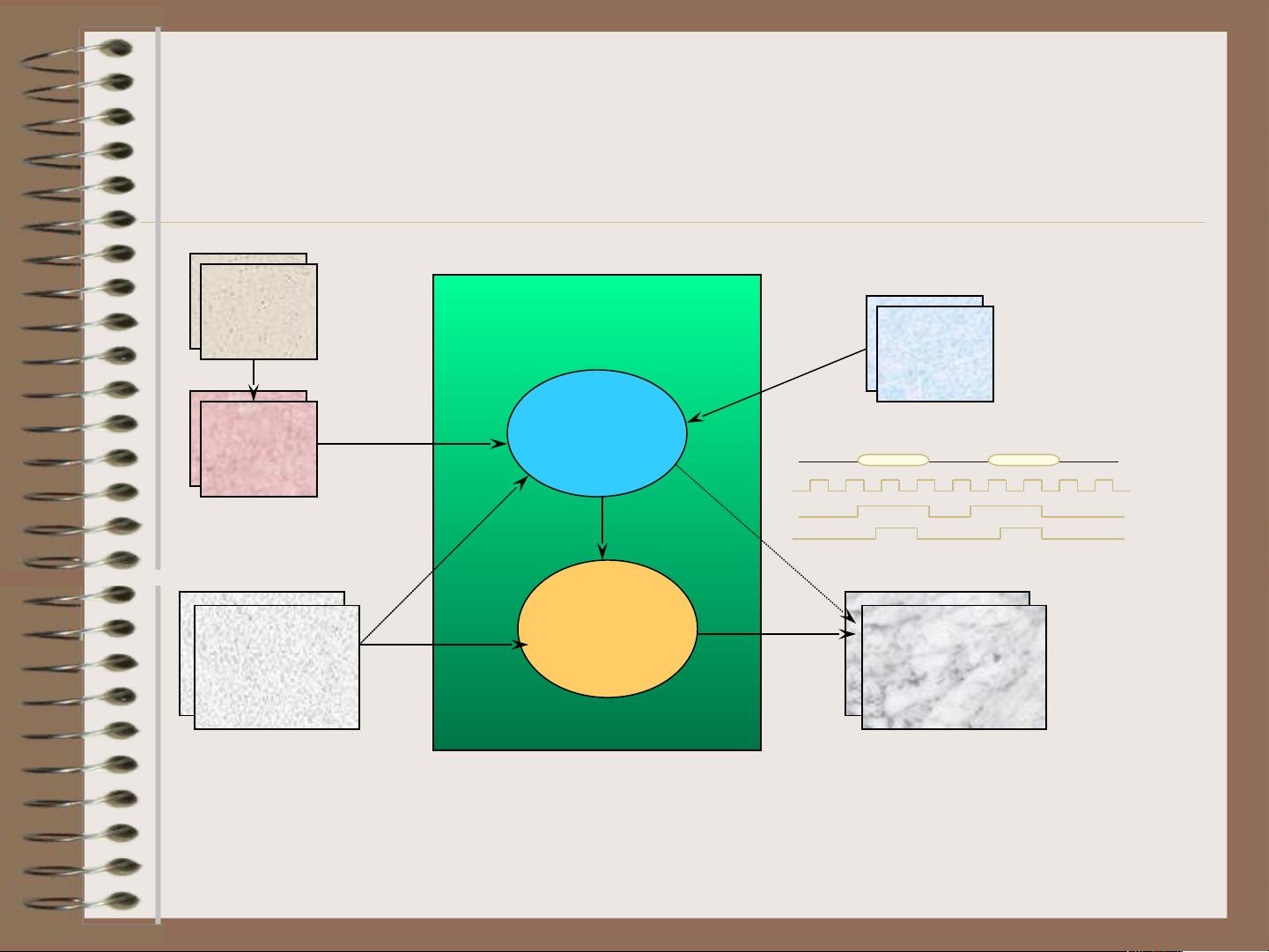

Verilog语法进阶 在本节中，我们将深入探讨Verilog语法的高级特性，涵盖测试模块的编写、语法详细讲解、测试平台的组成、并行块、强制激励等方面。 一、测试模块的编写目的 在Verilog设计中，测试模块的编写是非常重要的一步。测试模块的主要目的是对所做的设计进行完整的测试和验证。通过编写测试模块，可以检查设计的正确性，追踪设计的执行过程，并验证设计的输出结果。 在测试模块中，我们需要掌握组织模块测试的常用方法，学会编写常用的测试代码。这些代码将帮助我们更好地理解设计的行为，提高设计的可靠性和效率。 二、语法详细讲解 在Verilog设计中，语法是非常重要的一方面。我们需要了解Verilog的基本语法结构，包括模块、变量、信号、过程块等。 Verilog的设计步骤包括： 1. include文件设计文件 2. 厂家元件库文件 3. 输入文件：激励和期望的输出信号 4. 输出文件：激励和实际输出的信号 5. 编译器 6. 仿真器 在设计过程中，我们需要掌握这些步骤，了解每个步骤的作用和实现方法。 三、测试平台的组成 测试平台是Verilog设计中的一个重要组成部分。测试平台的组成包括： 1. 激励信号：需要验证的设计激励信号 2. 结果数据：需要验证的设计结果数据 3. 简单的测试平台 4. 复杂的测试平台 在测试平台中，我们需要了解激励信号和结果数据的作用，学会编写测试代码，验证设计的正确性。 四、并行块 并行块是Verilog设计中的一个重要特性。并行块可以表示以同一个时间起点算起的多个事件的运行，并行地执行复杂的过程结构，如循环或任务。 在并行块中，我们可以使用fork...join语句来实现并行执行。例如： ```verilog module inline_tb; reg [7:0] data_bus; initial fork data_bus = 8'b00; #10 data_bus = 8'h45; #20 repeat (10) #10 data_bus = data_bus + 1; #25 repeat (5) #20 data_bus = data_bus << 1; #140 data_bus = 8'h0f; join endmodule ``` 这个示例中，我们使用fork...join语句来实现并行执行，实现了多个事件的并行处理。 五、强制激励 强制激励是Verilog设计中的一个重要特性。强制激励可以用来对信号变量或表达式进行连续赋值。 在强制激励中，我们可以使用两种不同的方式对信号变量或表达式进行赋值： 1. assign和deassign：适用于对寄存器类型的信号进行赋值。 2. force和release：适用于寄存器类型和网络连接类型的强制赋值。 例如： ```verilog initial begin #10 assign top.dut.fsml.state_reg = `init_state; #20 deassign top.dut.fsml.state_reg; end ``` 这个示例中，我们使用assign和deassign语句来实现对寄存器类型的信号的赋值。 本节中我们了解了Verilog语法的高级特性，包括测试模块的编写、语法详细讲解、测试平台的组成、并行块和强制激励等方面。这些特性将帮助我们更好地理解Verilog设计，提高设计的可靠性和效率。
