第9周小课用Matlab实现信号波形.ppt

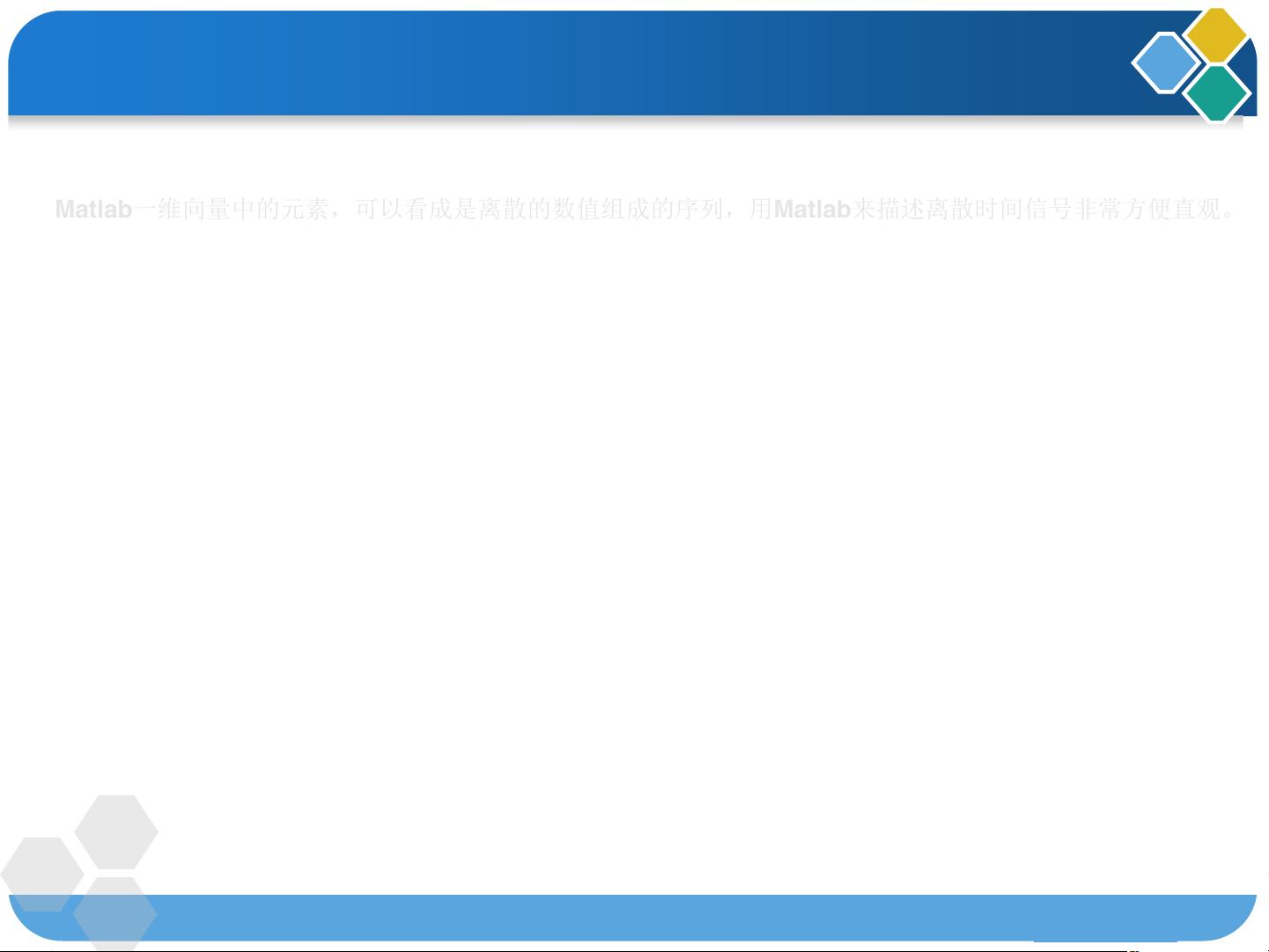

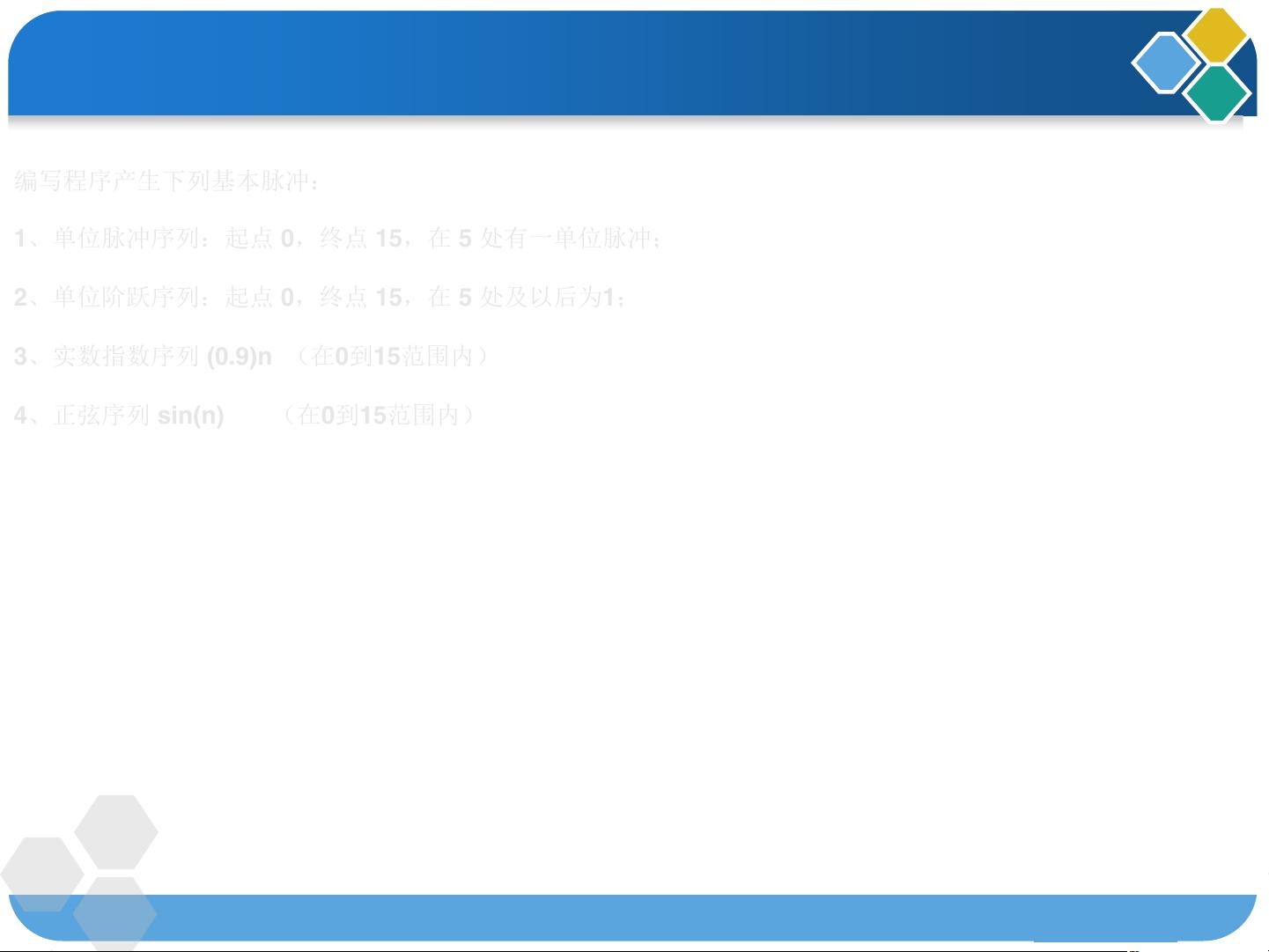

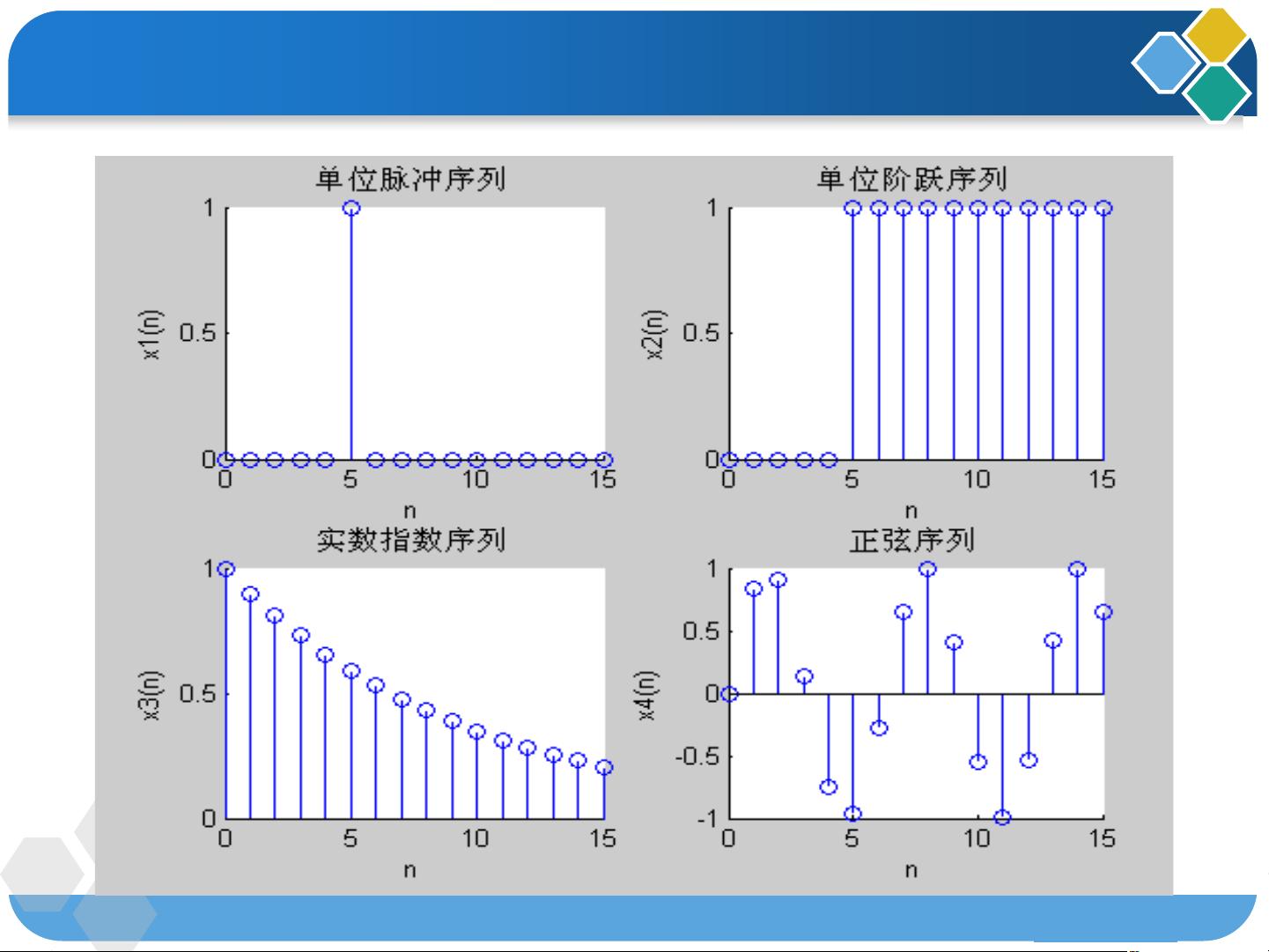

在第9周小课中，学生使用Matlab来实现信号波形的生成和分析。Matlab是一种广泛应用于工程、数学、物理科学等领域的高级数学软件，它以其强大的数值计算、算法开发和可视化功能而著称。在信号处理中，Matlab可以帮助用户进行信号的波形生成、滤波器设计、系统分析以及信号的频谱分析等。 实验原理部分详细介绍了如何使用Matlab来描述离散时间信号。离散时间信号可以用Matlab中的向量来表示，这些向量由离散的数值组成，便于通过Matlab直观地展示。实验中提到了几种基本的离散时间信号序列：单位脉冲序列、单位阶跃序列、实数指数序列和正弦序列。单位脉冲序列的定义是在某一点有一个脉冲，其余点均为零；单位阶跃序列则是在某一时刻之后，序列值均为一；实数指数序列和正弦序列则是在一定范围内按照指数规律和正弦规律变化。 此外，实验原理还探讨了如何使用Matlab编写程序来判断一个系统是否是线性时不变系统。线性时不变系统是指一个系统的输出只取决于输入信号的幅度和时间，而与信号的具体形状无关，且在时间上不发生变化。实验通过编写差分方程，利用Matlab中的滤波器函数来实现，并通过Matlab的绘图功能来显示信号波形，从而分析系统的线性时不变特性。 实验原理的进一步内容涵盖了系统稳定性的判断。系统稳定性通常通过观察系统传递函数的极点是否都在单位圆内来进行判断。若极点全部位于单位圆内部，则系统是稳定的；若存在位于单位圆外的极点，则系统不稳定。 实验内容与步骤部分强调了使用图解法计算序列的卷积和，并使用Matlab进行验证。卷积是信号处理中的一个重要概念，它描述了两个信号序列如何相互作用产生第三个信号序列。Matlab可以方便地计算两个序列的卷积，并通过绘图功能显示结果。 在实验报告要求中，学生被要求明确实验目的，详细记录实验步骤和内容，并使用Matlab编程完成信号的表示和运算。报告需要附上仿真后的波形图，记录调试试运行的情况及遇到问题的解决方案。 总结而言，本次小课的目的是让学生通过Matlab软件实现信号波形的生成与分析，包括信号的描述、系统特性的判断（线性时不变性、稳定性）、信号序列的卷积运算，以及Matlab编程在信号处理中的应用。通过这些实验，学生能够更好地理解信号与系统的基本概念，并掌握Matlab在信号处理中的具体应用。
