ORCAD 里怎么增加和删除 Opage connector
后面的页码
注：本文是个人再学习 cadence17.4 的时候遇到的问题小结，任何人不得商
用。如有侵权，请联系本人删除。
对于 ORCAD 有多个页面的原理图，o-page 担当着在不同界面之中的电气
连接，如果不加，软件就会报错。并且在添加页码之后，可以快速了解原理图
中每个网络在各个页原理图中的分布情况，有利于快速查找和浏览。

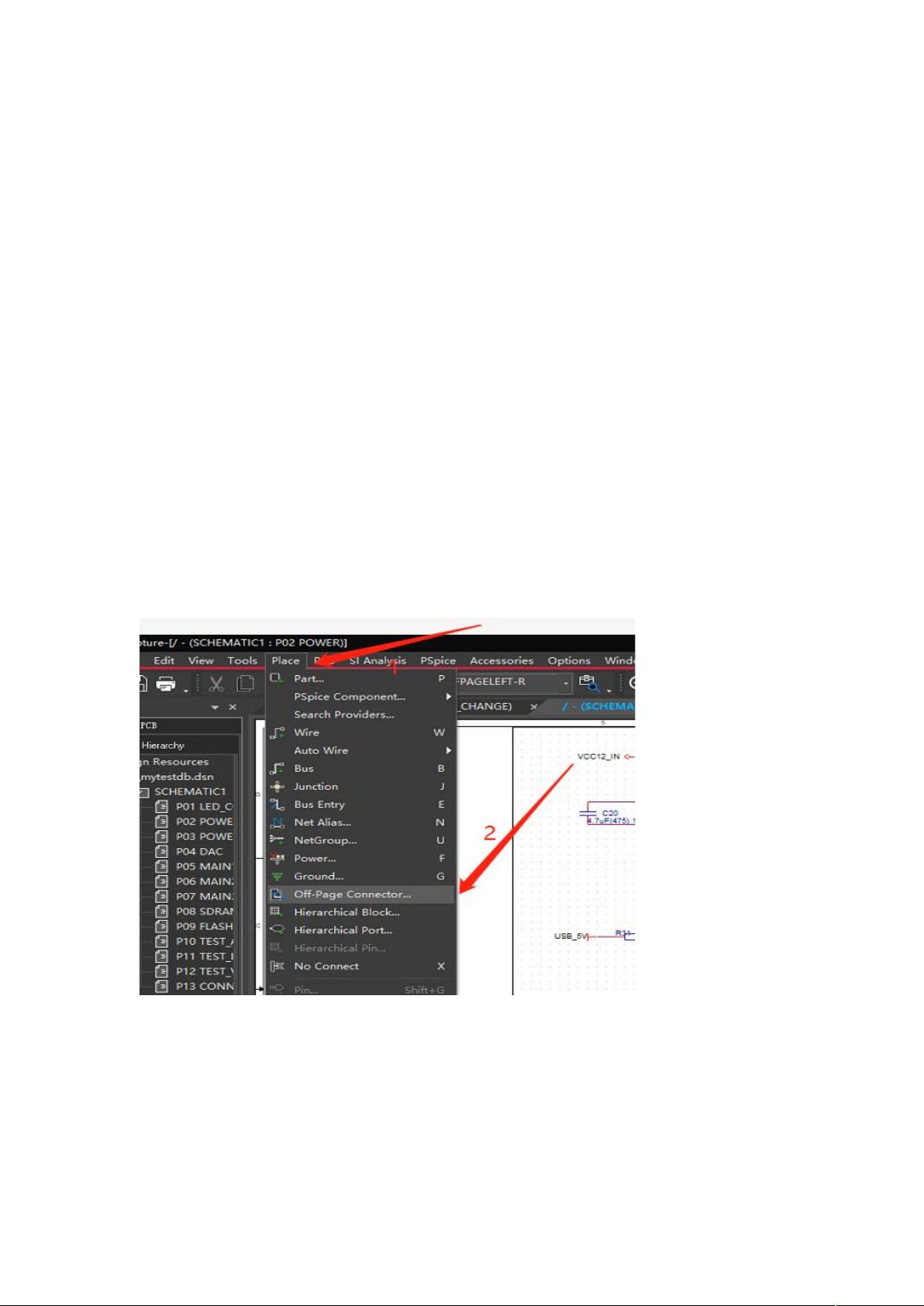

1、首先需要放置 Opage connector 标识符。如图选择 place -> o-
page connector，然后再弹窗中选择合适的图标与网络连接。（注意，便
于阅读，最好不同页面的同一个网络都添加上这样的连接符号）。
