VC++串口上位机简单例程(源码及详细步骤.doc

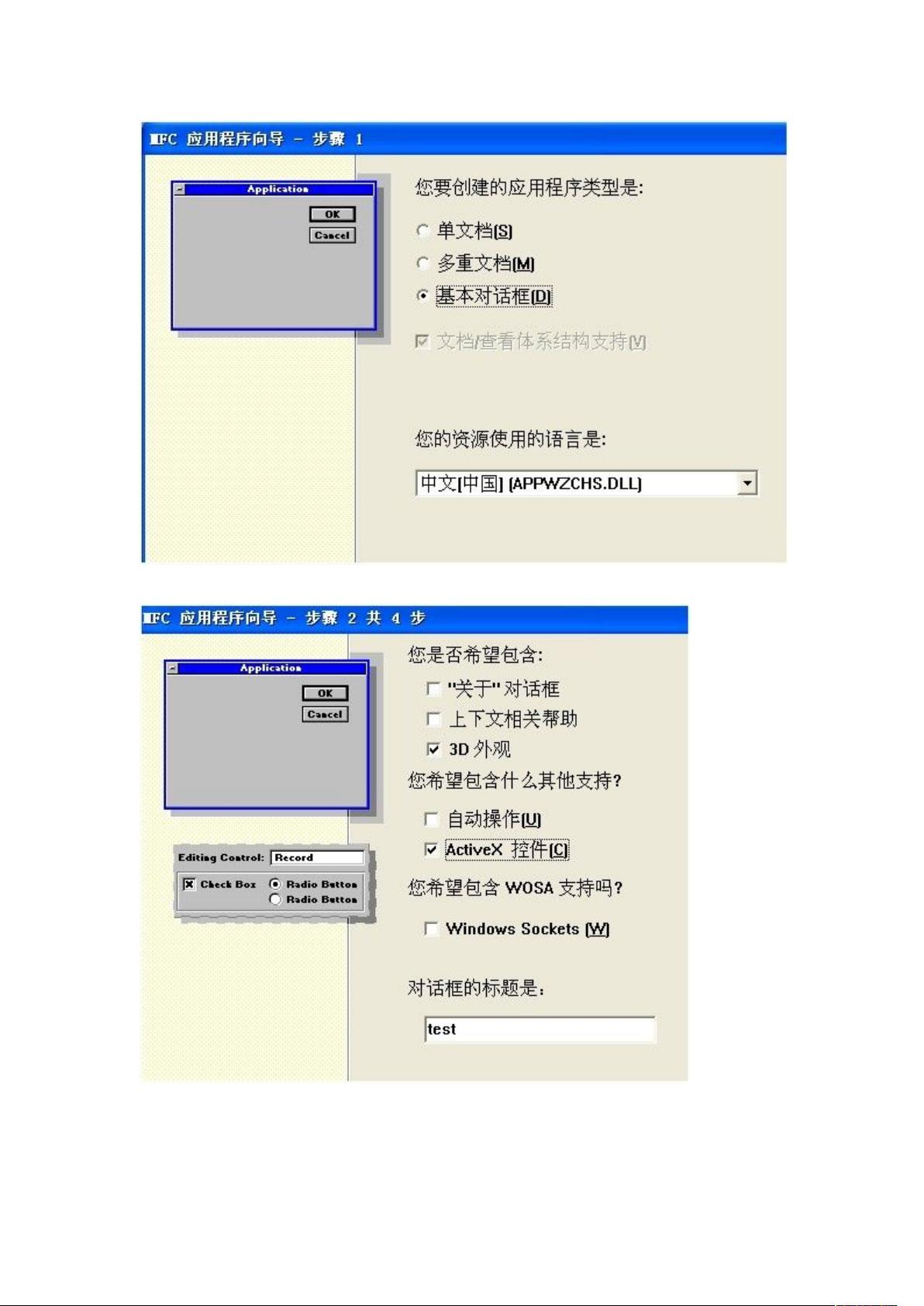

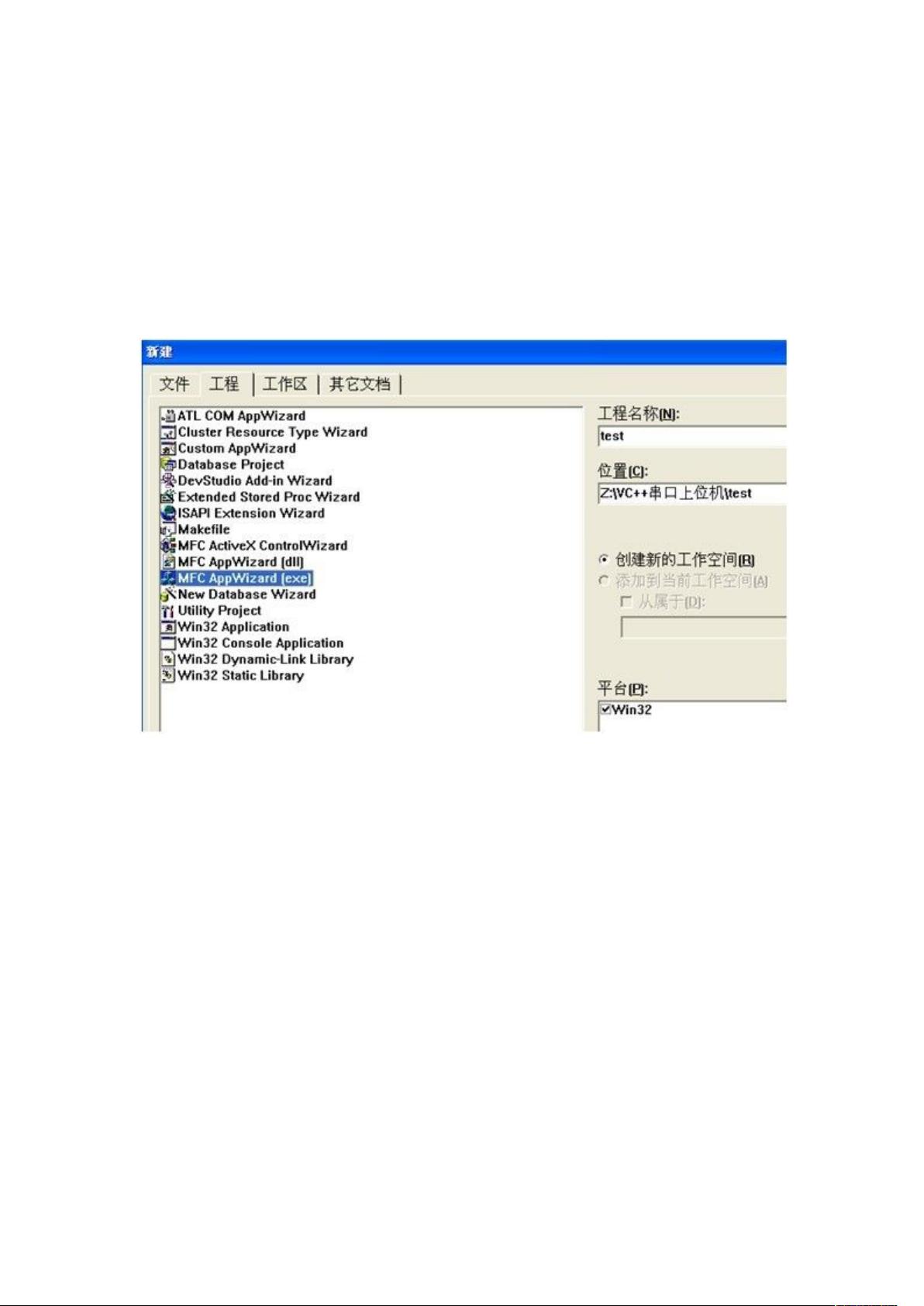

在本文中，我们将探讨如何使用VC++6.0来创建一个简单的串口上位机程序，该程序能够与单片机进行串口通信。串口通信是微控制器（MCU）与个人计算机（PC）之间常用的一种通信方式，尤其适用于数据传输。在这个例子中，我们将使用Microsoft的MFC（Microsoft Foundation Classes）库和MSComm控件来实现串口通信功能。 我们需要创建一个新的基于对话框的MFC应用程序，命名为`CTest`。在VC++6.0环境中，选择“文件”>“新建”>“项目”，然后选择MFC应用程序模板，输入项目名称并设置好保存位置。 接下来，我们需要在工程中添加MSComm控件。通过“工程”>“增加到工程”>“Components and Controls”>“双击Registered ActiveX Controls”>“选择 Microsoft Communications Control, version 6.0”>“Insert”。这将向对话框添加一个电话图标，代表串口通信控件。 为了实现用户界面，我们需要删除默认的“确认”、“取消”按钮以及提示框，然后添加一个“电话”图标（代表串口）、一个进度条控件（用于显示通信状态）、静态文本（显示提示信息）、按钮（如“开始转换”和“关闭串口”）以及一个编辑框（用于显示接收到的数据）。通过调整控件的位置和大小，我们可以定制界面布局。 接下来，我们使用MFC ClassWizard来添加成员变量。为MSComm控件添加名为`m_comm1`的变量，用于处理串口操作。同样地，为“开始转换”按钮添加名为`m_serial`的变量。 在`CTestDlg`类的头文件（testDlg.h）中，我们需要声明一些全局变量，如`gllen`（记录接收数据的个数）、`pbar`（进度条指针）、`strRXDdata`（用于存储接收数据的字符串）。这些变量将在后续的代码中被用到。 在对话框资源视图中，双击“电话”图标，进入OnComm事件处理函数。在这里，我们需要检查MSComm控件的`GetCommEvent`方法，以确定发生了何种事件。如果事件是数据到达（通常对应于2），则我们需要处理接收到的数据。可以定义一个`VARIANT`类型的`variant1`来存储数据，以及一个`COleSafeArray`类型的`safearray`来处理数组数据。此外，还需要定义`len`和`k`作为临时变量，以及`rxdata`数组来存储单片机发送的字节数据。同时，定义两个字符串变量`stremp1`和`stremp2`，用于转换和显示数据。 在处理数据时，我们需要读取`variant1`中的数据，并将其转换为适当的格式。例如，如果单片机发送的是两个字节的ADC转换结果，我们可以将它们解析出来并显示在编辑框中。同时，更新进度条的状态，以反映通信的进度。 程序的主要功能包括： 1. 初始化串口：设置COM1口为n81方式，波特率为57600。 2. 开始转换：点击“开始转换”按钮，向单片机发送0xaa命令，触发ADC转换，并等待单片机返回转换结果。 3. 数据接收：接收到数据后，进行转换并在编辑框中显示。 4. 串口控制：提供“关闭串口”和“打开串口”按钮，允许用户在需要时释放或重新打开串口。 通过以上步骤，我们就可以构建一个简单的VC++串口上位机程序，实现了与单片机的双向通信。此程序虽然简单，但足以作为进一步开发更复杂串口应用的基础。对于想要学习串口通信或者使用C++进行上位机开发的开发者来说，这是一个很好的起点。
