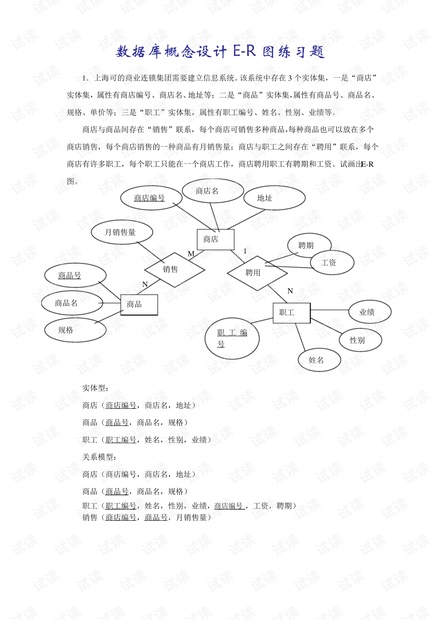

数据库概念设计 E-R 图练习题
1．上海可的商业连锁集团需要建立信息系统。该系统中存在 3 个实体集，一是“商店”
实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、
规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可以放在多个
商店销售，每个商店销售的一种商品有月销售量；商店与职工之间存在“聘用”联系，每个

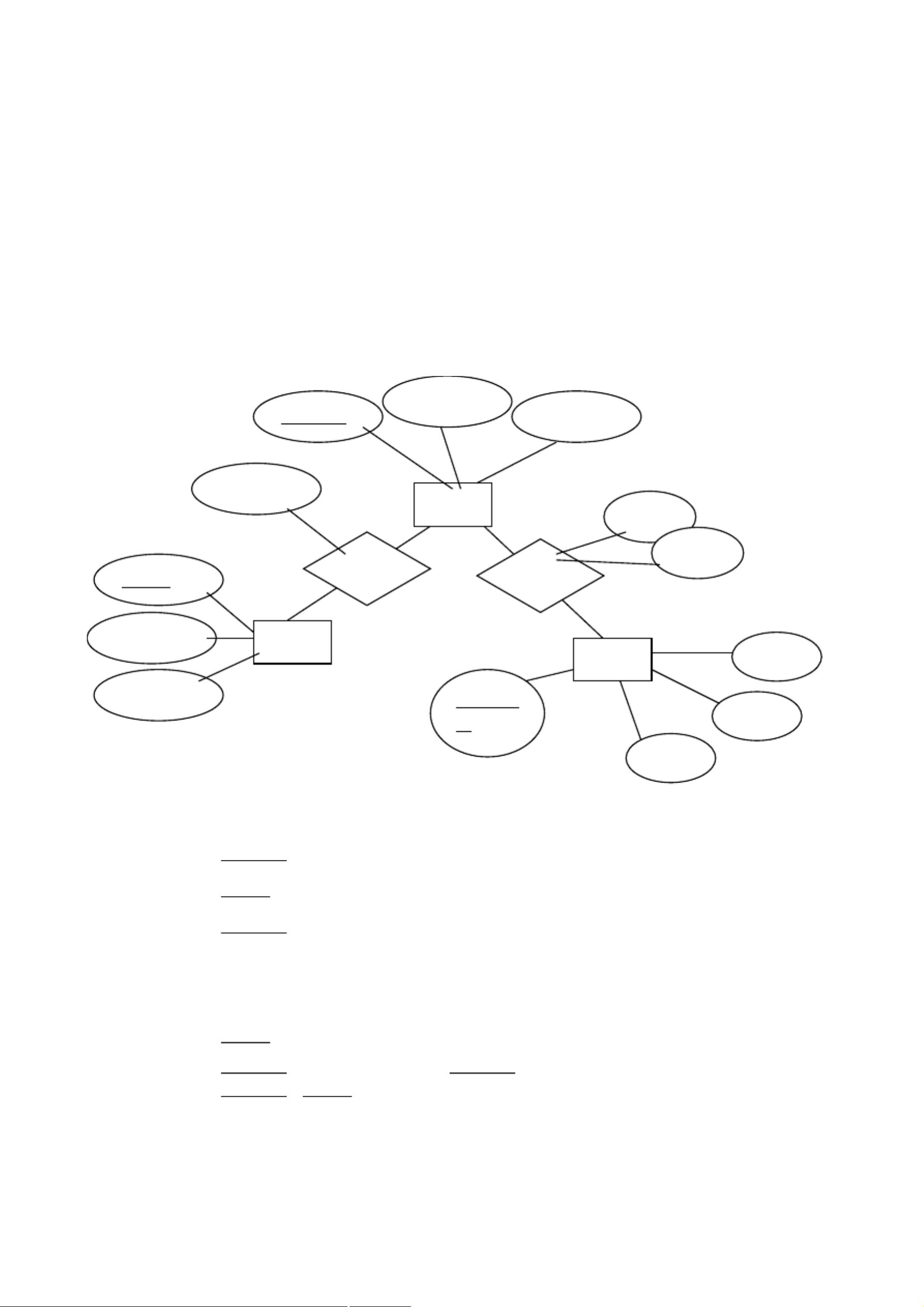

商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和工资。试画出E-R
图。
商品号
商品名
规格
实体型：
商店（商店编号，商店名，地址）
商品（商品号，商品名，规格）
职工（职工编号，姓名，性别，业绩）
关系模型：
商店（商店编号，商店名，地址）
商品（商品号，商品名，规格）
职工（职工编号，姓名，性别，业绩，
商店编号
，工资，聘期）
销售（商店编号，商品号，月销售量）
销售
N
商品
职 工 编
号
姓名
月销售量
M
商店
1
聘用
N
职工
业绩
商店编号
商店名
地址
聘期
工资
性别
