MATLAB 计算微带线特性阻抗

实验目的：

在射频电路及高速数字电路设计的过程中，传输线阻抗控制必不可少。微

带线是最受欢迎的传输线形式，给定微带线线宽，微带线厚度，PCB 板材的相

对介电常数 ε

r

，设计一款计算器，这款计算器可以快速地计算出微带线的特征

阻抗 Z

o

，而且这款计算器的准确度丝毫不逊于商业软件。

实验原理：

微带线的加工与印制电路工序基本一致。一种是采用双面聚四氟乙烯

（ εr=2.1 ， tanδ=0.008 ）或聚四氟乙烯玻璃纤维

（εr=2.55，tanδ=0.008）覆铜板，经照相制版、光刻腐蚀做成电路。再一

种就是氧化铝陶瓷（εr=9.5-10，tanδ=0.0003）基片上用真空镀膜技术蒸发

上电路。后一种加工工艺复杂，成本高，多用于特殊要求的场合。微波单片集

成电路所用的半导体基片材料主要是砷化镓（εr=13，tanδ=0.006）。微带

电路与普通晶体管印制电路的区别为：微带电路要求基片介质必须损耗小，不

易变形，介电常数 εr 的取值一般在 2-20 之间，金属板的导电性能要好，加工

线条的精确度要高。

微带线是一种最流行的平面传输线，主要是因为它可以用照相印制工艺来

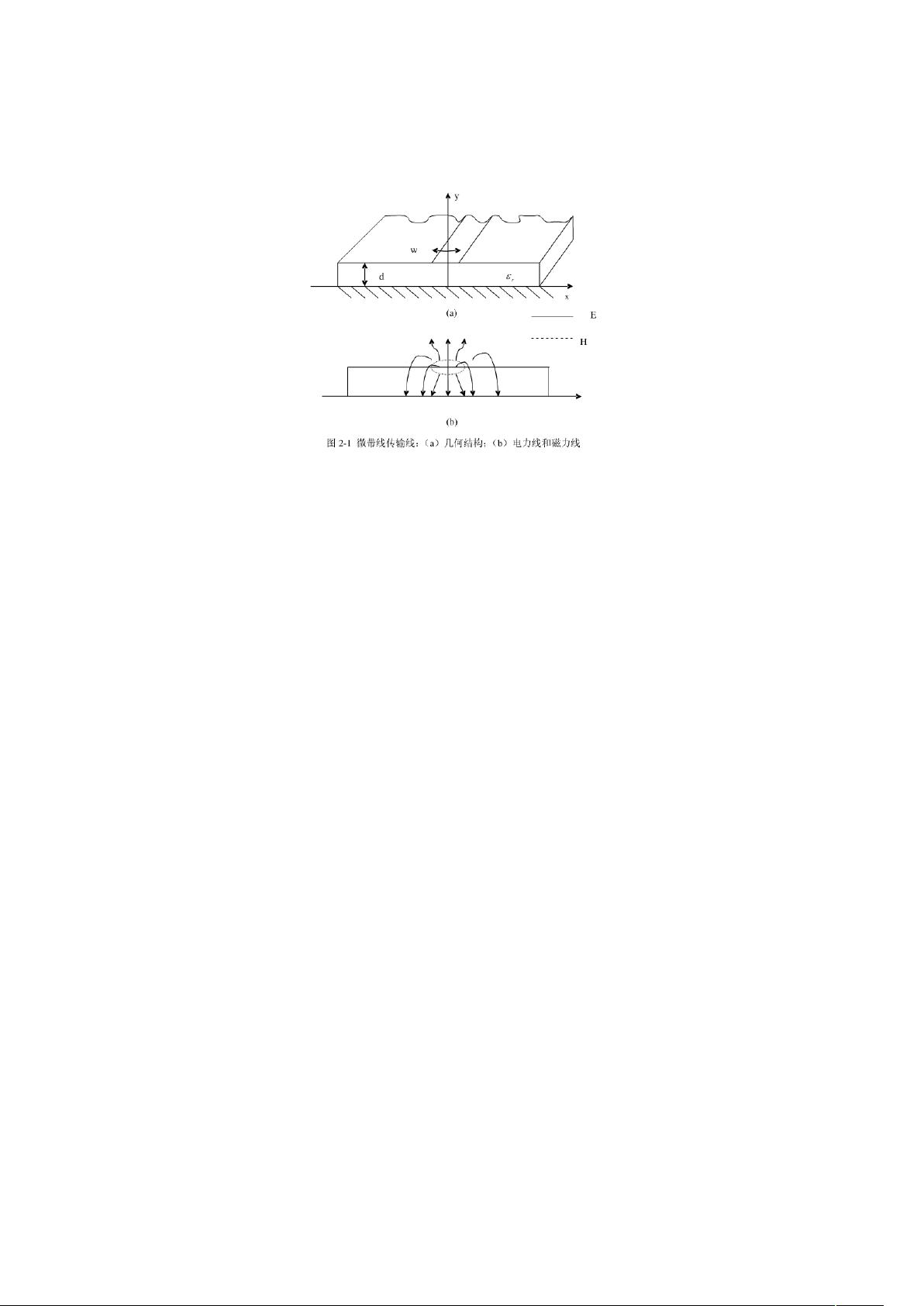

加工，而且它容易与其他有源和无源的微波器件集成。微带线的几何结构如图

2-1（a）。宽度为 W 的导体印制在薄的、厚度为 d，相对介电常数为 εr 的接
