PowerDesigner 简介
PowerDesigner 是 Sybase 公司的 CASE 工具集，使用它可以方便地对管理信息系统进行
分析设计，它几乎包括了数据库模型设计的全过程。利 用 PowerDesigner 可以制作数据流程
图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据
仓库制作结构模型，也能对团队设计模型进行控制。它可与许多流行的数据库设计软件，例
如：PowerBuilder，Delphi，VB 等相配合使用来缩短开发时间和使系统设计更优化。
PowerDesigner 主要包括以下几个功能部分：
（1） DataArchitect
这是一个强大的数据库设计工具，使用 DataArchitect 可利用实体-关系图为一个信息系统
创建"概念数据模型"－CDM（Conceptual Data Model）。 并且可根据 CDM 产生基于某一特定
数据库管理系统（例如：Sybase System 11）的"物理数据模型"-PDM(Physical Data Model)。
还可优化 PDM，产生为特定 DBMS 创建数据库的 SQL 语句并可以文件形式存储以便在其他时
刻运行这些 SQL 语句创建数据库。另外，DataArchitect 还可根据已存在的数据库反向生成
PDM，CDM 及创建数据库的 SQL 脚本。
（2） ProcessAnalyst
这部分用于创建功能模型和数据流图，创建"处理层次关系"。
（3） AppModeler
为客户/服务器应用程序创建应用模型。
（4） ODBC Administrator
此部分用来管理系统的各种数据源。
PowerDesigner 的 4 种模型文件：
概念数据模型 (CDM)
CDM 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关。 一个概
念模型经常包括在物理数据库中仍然不实现的数据对象。 它给运行计划或业务
活动的数据一个正式表现方式。
物理数据模型 (PDM)
PDM 叙述数据库的物理实现。
藉由 PDM ，你考虑真实的物理实现的细节。 它进入帐户两个软件或数据储藏结
构之内拿。 你能修正 PDM 适合你的表现或物理约束。
面向对象模型 (OOM)
一个 OOM 包含一系列包，类，接 口 , 和他们的关系。 这些对象一起形成所有的
( 或部份) 一个软件系统的逻辑的设计视图的类结构。 一个 OOM 本质上是软件
系统的一个静态的概念模型。
你使用 PowerDesigner 面向对象模型建立面向对象模型.(OOM) 你能为纯粹地
第 4 页 共 42 页
对象- 导向的靠模切目的建立一个 OOM, 产生 Java 文件或者 PowerBuilder 文
件，或你能使用一个来自 OOM 的物理数据模型(PDM)对象 , 来表示关系数据库设
计分析。
业务程序模型 (BPM)
BPM 描述业务的各种不同内在任务和内在流程，而且客户如何以这些任务和流程
互相影响。
BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型，使用一个图表描述
程序，流程，信息和合作协议之间的交互作用。

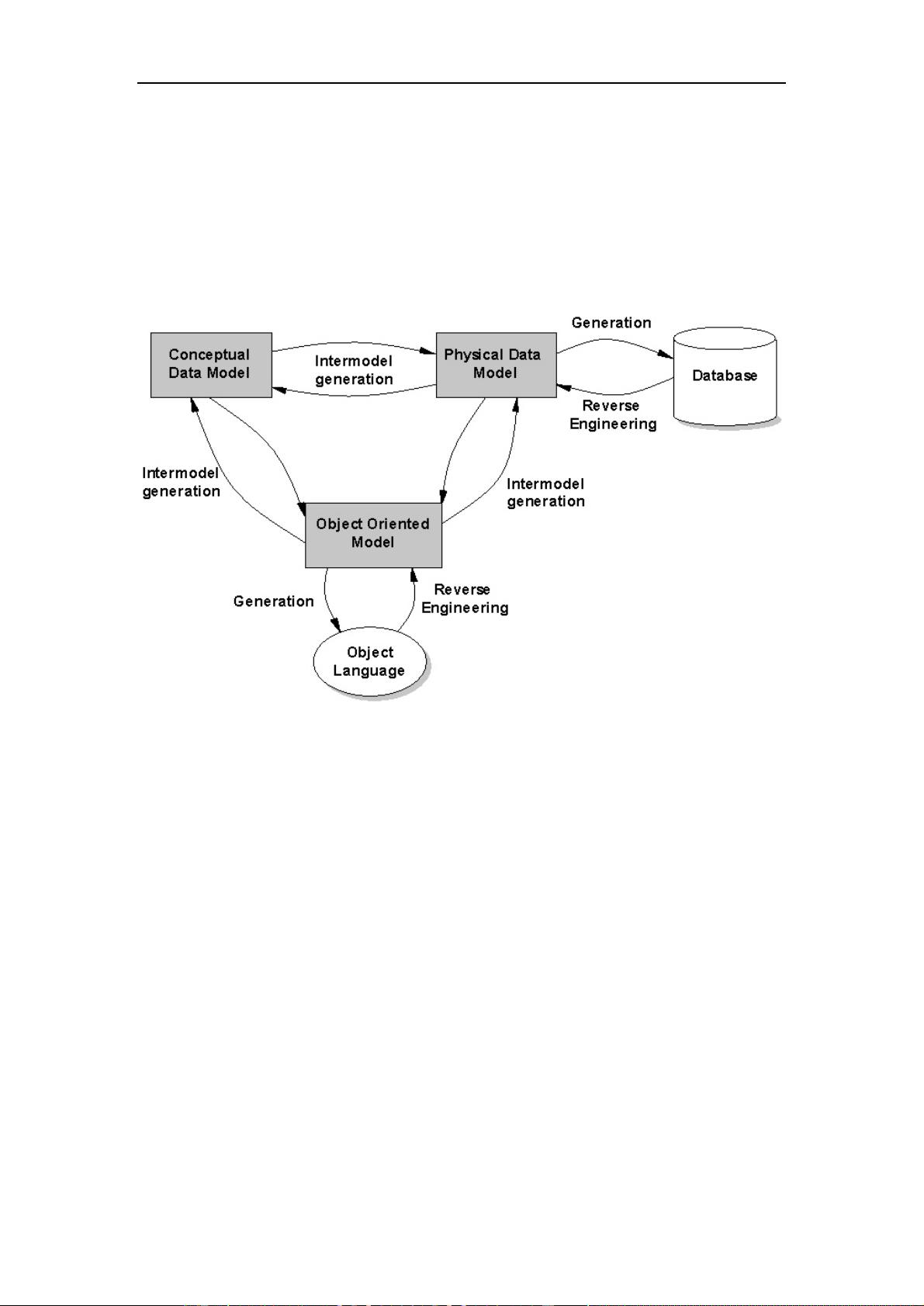

CDM、PDM 和 OOM 之间的关系
第 5 页 共 42 页
使用 PowerDesigner 环境

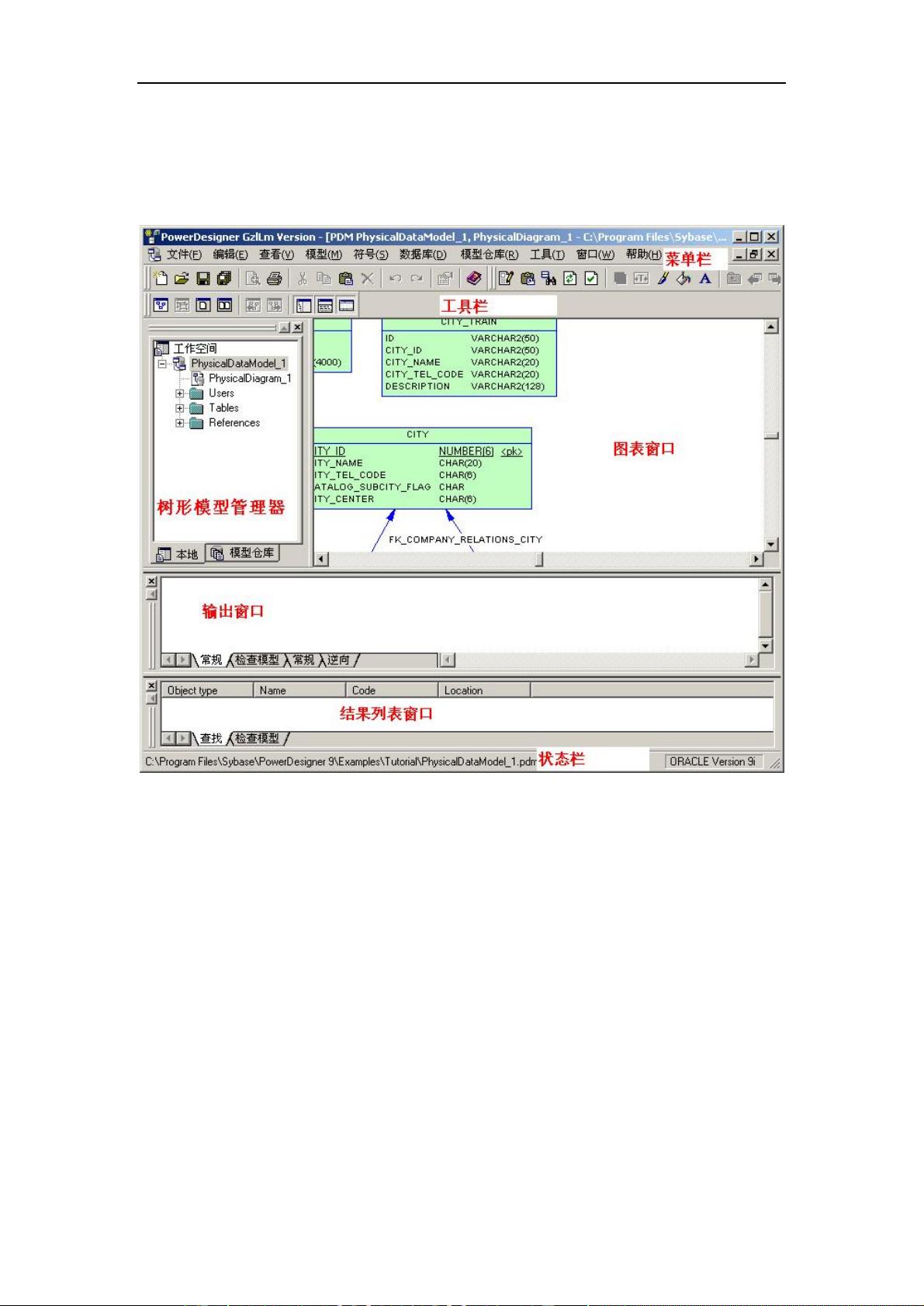

对象浏览器
对象浏览器可以用分层结构显示你的工作空间.
输出窗口
显示操作的结果。
结果列表
用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。
图表窗口
用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。
