基于AT89C51单片机的电子密码锁设计报告

preview
试读
9页
需积分: 0 7 下载量 136 浏览量 更新于2024-07-17 收藏 863KB DOC 举报
本系统由单片机系统、矩阵键盘、LED显示和报警系统组成。系统能完成开锁、超时报警、超次锁定、管理员解密、修改用户密码基本的密码锁的功能。除上述基本的密码锁功能外，还具有调电存储、声光提示等功能，依据实际的情况还可以添加遥控功能。本系统成本低廉，功能实用
1
基于单片机控制的电子密码锁
摘要：本系统由单片机系统、矩阵键盘、LED 显示和报警系统组成。系统能完成开锁、超时报警、
超次锁定、管理员解密、修改用户密码基本的密码锁的功能。除上述基本的密码锁功能外，还具有
调电存储、声光提示等功能，依据实际的情况还可以添加遥控功能。本系统成本低廉，功能实用
关键词：AT89S51，AT24C02, 电子密码锁，矩阵键盘
一、 引言
随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于
其构造的简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到
了广大用户的亲呢。
设计本课题时构思了两种方案：一种是用以 AT89s51 为核心的单片机控制方案；另一种是用以
74LS112 双 JK 触发器构成的数字逻辑电路控制方案。考虑到数字电路方案原理过于简单，而且不能
满足现在的安全需求，所以本文采用前一种方案。
二、方案论证与比较

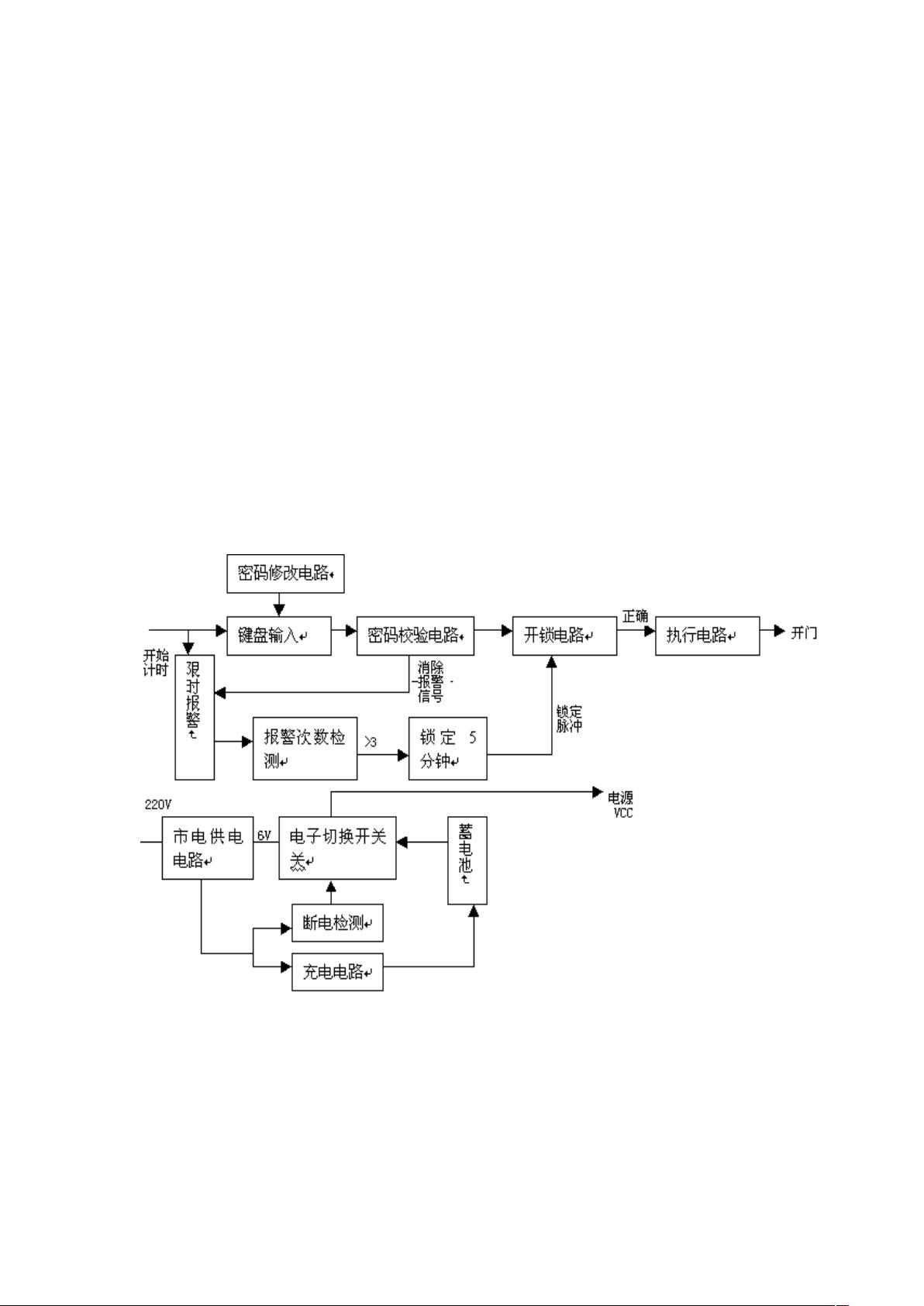

方案一：采用数字电路控制。其原理方框图如图 1－1 所示。
图 2－1 数字密码锁电路方案
采用数字密码锁电路的好处就是设计简单。用以 74LS112 双 JK 触发器构成的数字逻辑电路作
为密码锁的核心控制，共设了 9 个用户输入键，其中只有 4 个是有效的密码按键，其它的都是干扰
按键，若按下干扰键，键盘输入电路自动清零，原先输入的密码无效，需要重新输入；如果用户输
入密码的时间超过 40 秒（一般情况下，用户不会超过 40 秒，若用户觉得不便，还可以修改）电路
将报警 80 秒，若电路连续报警三次，电路将锁定键盘 5 分钟，防止他人的非法操作。
电路由两大部分组成：密码锁电路和备用电源(UPS)，其中设置 UPS 电源是为了防止因为停电
造成的密码锁电路失效，使用户免遭麻烦。

下载后可阅读完整内容，剩余8页未读，立即下载
