工业控制计算机系统验收大纲
JB/I5234—91 4鉴定验收 4.1组织管理 4.1.1申报条件与程序 a.执行国家科技计划项目而研制的工控机系统,由研制单位自行开发,通过了例行检验的工控机 系统或经过半年以上试用运行的该类系统,研制单位可申请鉴定验收 b.研制单位必须向组织鉴定的单位提出鉴定验收申请,并按有关规定填具《申请鉴定审批表》, 同时呈报有关技术资料,经组织鉴定的单位批准后方可组织鉴定 4.1.2鉴定委员会 a.鉴定验收组织单位应当聘请同行和相关专业的专家(含专业科技管理干部)5~15人组成鉴定 委员会。鉴定委员会受鉴定验收组织单位的委托主持鉴定验收工作,并作出鉴定结论。 b.研制单位可向鉴定验收组织单位提岀鉴定委员会的建议人选,但研制单位参加鉴定委员会的 人员不得超过鉴定委员会成员总数的五分之一。 负责或参与4项目的研究人员不得进入鉴定委员 4.2文件评审 4.2.1文件完整性 硏制单位应向鉴定验收组织单位提交表1规定的各种技术文件 表1工控机系统鉴定验收的文件完整性 序号 文件名称 文件类别 技术任务书或技术建议书 技术设计说明书 可靠性技术报告(注) 理式检验报告 试验鉴定大纲 56789 试用(运行)报告 技术经济分析报告 △△△△△++ 标准化审查报告 软件文档及其载体 IO 试制总结 使用说明书 12 产品全业标准 △△△△ 13 电路图、逻辑图、系统配制图 注:①对批量生产的工控机系统产品,可靠性技术报告中应具有《可靠性验证报告》的有关内容。可靠性验证试验 方法见附录A(补充件)。 ②表中“△”表示必备文件,“十”表示可选文件。 4.2.2对文件的要求及评审范围 文件的内容及格式,所使用的名词、术语、文字符号、图形符号应符合有关标准的规定。 鉴定委员会可对下列文件进行评审。 4.2.2.1技术设计说明书 总体设计方案的先进性。 b.研究试验方案及技术路线的合理性。 478 JB/T523491 c,计算分析的理论根据及逻辑推理的准确性和严密性。 d.结构工艺的合理性;为达到散热、防震、防尘、防腐、防爆、抗电做干扰等项目的,在结构设计方 面所采取的措施。 e,系统工艺的适应性;为满足被控对象典型工艺环境的要求所采取的典型系统工艺措施 4.2.2.2可靠性技术报告 a,可靠性技术报告应符合GB7289及GB7827等有关标准的规定 b.通过失效分析找到的影响工控机系统可靠性的薄弱环节,及所采取的改进措施; C,系统设计中所采用的可靠性设计技术的合理性; d,.系统失效树及据此而导出的计算系统功能失效概率的数学表达式的准确性、严密性,选用的 可靠性特征量及要求的目标值的合理性 e,预计的可靠性指标应满足技术任务书或技术建议书所提出的要求 f.可靠性验证报告评审。 4.2.2.3型式检验报告 在不具备法定检测部门提供的检测证明时应进行型式检验报告的评审。 a.检验依据及检验方法应符合产品企业标准的有关规定; b,检验项目及检验记录应齐全; C.测试设备应具有足够精度并应具备计量检验合格证; d.研制单位对工控机系统产品应进行质量分析 4.2.2:4试验鉴定大纲 a.试验鉴定大纲所提出的试验项目应恰当,记录表格应齐仝 b对在鉴定验收前已进行过试验并具有试验文件如试用(运行)报告等]而又不宜在鉴定时再 进行试验的项目,应提出试验文件的名称及编号; 应提出鉴定用的、具有计量合格证的测试设备的详细清单,即测试设备的名称、型号、规格及 数量 4.2.2.5试用(运行)报告 此报告在工控机系绕产品鉴定验收前由用户提供 a.试用产品的型号名称; b.试用环境及试用情况; c.用户对产品技术性能、功能的评价; d.用户对产品改进提出的合理化建议及其他要求 4.2.2.6软件文档及其载体 a.需具备以下全部文档,以确认软件文档的完整性: 试验检查程序; 软件项目开发计划书 软件需求规格说明书; 软什设计说明书; 软件模块规格说明书; 用户操作手册 程序维护手册 测试计划及测试结果分析报告 b.软件文档的可读性 c.应注明需要交付的程序载体的类别、型号、用途及数量 4.2.2.7试制总结 479 标准分享网 ww bzf xw com免费下载 JB/I5234-91 a.应详细叙述关键技术及其解决过程; b.应概括研制工作的全过程。 4.2.2.8使用说明书 a.使用说明书内容应完整,即应包括使用说明、调试说明、安装说明及保养维修说眀等内容; b,提供用户安装、使用、调试、维护所需的图纸、图号明细表; 提供应包括以下内容的系统配置明细表 所用功能模板的名称、型号、规格及数量; 所用外闱设备的名称、型号、规格及数量; 所用配套仪表或装置的名称、型号、规格及数量; 各类备品、备件的名称、型号、规格及数量; 测试设备的名称、型号、规格及数量; 程序载体的类别型号、用途及数量 4.2.2.9产品企业标准 在必要时可对产品企业标准进行评审。 a.个业标准应符合技术任务书或技术建议书提出的要求 b.对企业标准的正确性、合理性、完整性提出评审意见。 4.3外观与结构检查 用月测法对工控机系统产品进行外观和结构检查,应符合GB9813中的有关规定 4.4验收测试 在研制单位提交的型式检验报告中不具备法定检测部门提供的检测证明时,鉴定委员会应对产品 在试验室内进行验收测试。验收测试的重点是考核工控机系统在参比工作条件下的系统功能,此外还 要考核其环境适应性等。 4.4.1硬件系统功能的验收测试 4.4.1.1测试前的准备 在进行验收测试前,允许对工控机系统通电预热半小时,并允许对系统参数进行调整 4.4.1.2试验条件 a,大气条件 除进行气候环境试验外,其余系统功能试验均应在参比大气条件下进行。当不可能或无必要在参 比大气条件下进行试验时,也可按表2推荐的一般大气条件进行试验。 表2大气条件 项 日 参比大气条件 推荐采用的一般大气条件 温 15~35℃ 相对焊度 60%~70% 45%~75% 大气压力 86~106kPa 86~106kPa b.动力条件 直流电源电压允差士5%,纹波小于1.0%;交流电源电压允差士10%,频率允差±1.0%,谐波含量 小于5% 4.4.1.3主要系统功能 工控机系统一般应具备以下仝部或部分系统功能 a.现场信息的采集和输入功能 b.数据处理功能; 过稈测量、控制和监视功能 JB/T5234-9 d.用户程序组态、生成功能; e.过程控制输出功能; f.输出打印、制表、显示、记录功能 g.实时时钟功能 h.自诊断功能; ⅰ.报警、保护及自启动功能; j.通信功能; k,设计文件所规定的其他系统功能。 4.4.1.4测试项目和方法 在鉴定委员会主持下,在试验室内进行以下全部或部分项目的验收测试,并按规定格式作好测试记 录,提出测试报告 a.系统功能测试 在4.4,1.2条规定的试验条件下,在试验宝内运行工控机系统试验检查程序,或运行工控机系统全 部系统程序及应用程序,检登是否具备主要系统功能。 b.电源适应能力 在直流电源电压偏离公称值±5%或交流电源电压偏离公称值220V±10%的情况下,运行工控机 系统试验检查程序一遍,各项系统功能应正常 抗电源干扰能力 冮控机系统在运行其试验检査程序过稈中,在交流供电电源任一相位上加入1000(峰一峰值)、 持续时间1ps的正弦阻尼十扰脉冲,各项系统功能应止常 d.抗电磁干扰能力 将工控机系统置于频率为50Hz,强度为400A/m的外磁场中,在最大影响相位和磁场方向时运 行试验检查稈序一遍,受试系统应能正常工作。 e.抗共模干扰能力 工控机系统在运行其试验检查程序过程中,在系统的任一输入端子与地之间施加一个与电源频率 相同的、有效值为250V的交流共模干扰电压,各项系统功能应正常 f.高温储存 将工控机系统在十70℃的环境温度下储存16h,在正常室温下恢复2h后运行试验检查程序一遍, 各项系统功能应正常。 g,高温运行 将工控机系统在产品企业标准规定的最高工作温度下通电运行试验检查程序2h,各项系统功能 应正常。产品企业标准规定的最高工作温度应符合GB9813中“气候环境适应性”的有关规定。 h.低温储存 将工控机系统在-40℃的环境温度下储存16h,在正常室温下恢复2h后运行试验检查程序一遍 各项系统功能应正常。 在低温储存时为防止系统结霜和凝露,允许对系统各组成部分进行适当包装及采取防潮措施。 i.低温运行 将工控机系统在产品企业标准规定的最低工作温度下通电运行试验检查程序2h,各项系统功能 应正常。产品企业标准规定的最低工作温度应符合GB9813中“气候环境适应性”的有关规定 j.特殊环境适应性 根据产品企业标准所规定的工控机系统的使用场合,由鉴定委员会确定是否需要进行抗静电和抗 射频干扰试验,以及是否需要在腐蚀性气体、尘埃、防爆笭特殊坏境条件下进行系统功能测试。 k.可靠性验证 标准分享网 wy bzf xw com免费下载 JB/T5234—91 对非批量生产的工控机系统产品,只要研制单位能提供可靠性技术报告。一般不进行可靠性验证 试验。 对批量生产的工控机系统产品,研制单位必须提供可靠性验证报告。可靠性验证试验方法参见附 录A(补充件) 4.4.2软件功能的验收测试 在通过了软件文档的评审以及在硬件系统功能的验收测试合格后。一般不单独进行软件的验收测 试。如鉴定委员会认为有必要进行该项测试,研制单位应负责提出测试计划并协助鉴定委员会完成该 项测试。 在进行软件的验收测试前,鉴定委员会应和研制单位商定如何对测试进行分级,并且确定对测试予 以验收的准则 4.5质询答辫 在文件评审和验收测试过稈中,鉴定委员会有权提出质询,研制单位应进行答辩 4.6鉴定结论 鉴定委员会在完成本标准1.2~4.5所规定的程序后,应组织全体成员进行讨论并提出鉴定结论 鉴定结论应包括以下内容 a,对研制单位提出的各种文件的评价; b.对产品在实现标准化综合要求方面(包括产品继承性、标准化、系列化、通用化程度分析及预 期效果等)的评价; c.对产品质量和技术水平的评价; d.对产品的改进意见及希望 e.对验收通过与否提出明确意见。对建议不予验收的产品,应详细写明不予验收的理巾 鉴定结论需以记名投票方式进行表决,在有三分之二以上成员表示同意时才视为通过鉴定。 已经通过鉴定的产品,由鉴定验收组织单位颁发鉴定证书,鉴定委员会成员应在鉴定证书上签字 5考核验收 在需方向供方购买已经通过鉴定验收的工控机系统产品时,若需方提出要进行考核验收,则应由 供、需双方组成考核验收小组,在检査随机岀丿文件完整性及进行外观与结构检查后,可在4.4.1.2规 定的试验条件下进行运行考核(考机)。只要运行考核合格,即视为通过了考核验收 5.1随机出厂文件 工控机系统产品在出厂时应具备表3规定的各种文件,文件的内容与格式应符合有关标准的规定。 表3随机出厂必各文件 序 号 文件名称 使用说明书 合格证(或鉴定证书) 装箱单 5.2运行考核(考机) 在4.4,1.2条规定的试验条件下,在试验室或在生产现场进行运行考核,试验室考核时间应不少 于72h,有效工作率?应不低于9.9%,值的计算方法为 T×100% 式中:Tk考机时间 T—一故障时间 JBT5234-91 现场运行考核时,考机时间及n值由需方与供方共同商定 有关故障的详细分类及故障判据参见GB9813的附录B。 凡不属于系统故障、而由外部事件(例如停电)所引起的停机,在扣除这段停机时间后考机时门间应连 续计算。 5.3验收 根据运行考核的结果,需方按装箱单规定的内容进行验收。 483 标准分享网 vy bzf xw com免费下载 JB/T5234-91 附录A 工控机系统可靠性考核试验方法 (补充件) A1试验条件 工控机系统的可靠性考核试验,是一种可靠性验证试验。可分为试验室考核或现场统计分析考核 两种。目的旨在验证产品在正常使用条件下是否达到没计文件或产品企业标准所规定的可靠性技术 指标。 试验室考核时,环境条件应符合ZBN18001规定的B级环境条件 A2试验室考核 A2.1试验方案 选用截尾序贯试验进行工控机系统的可靠性考核试验。在试验过程中,按规定的试验时间对产品 进行性能监测,并将累计失效数与累计试验时间和规定的接收、拒收或继续试验的判定标准进行比较 直至与截尾接收线或拒收线相交,能作出判定结论时为止 考核时选用ZBY320附录A表A2规定的4:9截尾序贯试验方案。 其中:生产方风险 使用方风险=0.3 鉴别比 D,=2.0 与此方案相对应的合格判定图如图A1,合格判定表如表AL。 拒收 继续试验 接收 =m0时,期望判定点 10 Ⅶno累积相关试验时间 图A1方案4:9合格判定图 l84 JB/T5234-91 表A1方案4:9合格判定表 T(m0) 累计失效数r 拒收(等于或小于) 接收(等于或大于) 不适用 不适用 不适用 2.25 不适用 所选用的考核试验方案实现判定的数学表达式如下: T(A)-ho+s·r T(R) T=T0=2.23mc 7=3 ho=1n[(1-a)/B/[(1/m1)-(1/mo)] (1-B)/a(1/m1)-(1/m) 图A1、表A1及以上数学表达式中所用符号的含义,规定如下 〃1——可接收的平均尢故障工作时间(MIBF假设值的上限值); n.——不可接收的平均无欤障工作时间(MIBF假设值的下限值); 一鉴别比,D=m0/m1 Q生产方风险; B使用方风险 1(A)—接收线 T(R)—拒收线; h20——接收线截距 h2——拒收线截距 r-——累计失效数(故障数) T—累计试验时间(m的倍数); 斜率。 A2.2试验步骤 2.2.1试验样品 试验样品的技术性能应符合设计文件或产品企业标准的有关规定。 A2.2.2抽样容量与样品数 按衣A2规定的样品数进行可靠性验证试验,试验前允许进行预热和调试等预处理。进行预处理 时的环境条件与A1规定的条件相同。 表A2可靠性验证试验抽样数 批 量 最佳样品数 1~3 全部 4~16 17~52 5 标准分享网 vy bzf xw com免费下载

...展开详情
试读 13P 工业控制计算机系统验收大纲
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 分享王者

关注 私信
上传资源赚钱or赚积分
最新推荐
工业控制计算机系统验收大纲 50积分/C币 立即下载
1/13

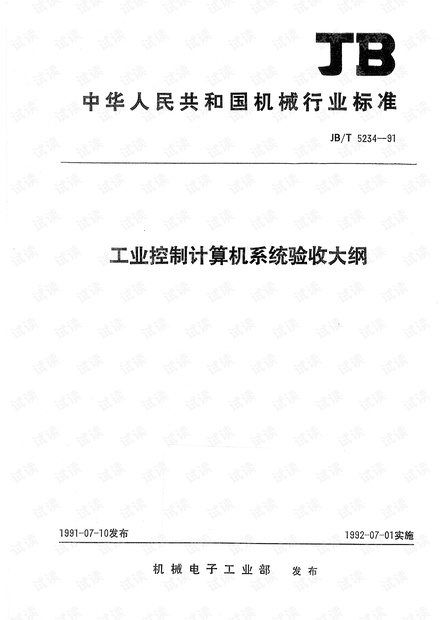

工业控制计算机系统验收大纲第1页
