GB 2423.18-2012 方法的选择及其精度取决于产品脱碳程度、显微组织、含碳量以及部件形状。 各种测定方法都有其应用范围,选择哪种方法测定,由有关技术条件或双方协议规定,无明确规定时用金相法试样在供货状态下检验,不需进一步热处理。如经有关各方商定,需要采取附加热处理,则要从多方面注意防止碳的分布状态的改变,例如采用小试样,短的奥氏体化和中性气氛。
GB/T2423.18-2012/IEC60068-252:1996 前言 本部分为GB/T2423的第18部分。GB/T2423标准的组成部分见资料性附录NA。 本部分按照GB/1.1-2009给出的规则进行起草。 本部分代替GB/T2423.18-2000《电工电子产品环境试验第2部分:试验方法试验Kb:盐雾, 交变(氯化钠溶液)》。本部分与GB/T2423.18-2000相比主要变化如下: 根据GB/T2423.3—2006,将湿热贮存的相对湿度由原来的“(93#2)%”改为“(93士3)%”; 为与IEC原文一致,本部分的6.2增加了一个注; 为与IEC原文一致,本部分的第10章规定了可按有关规范指定的其他方法对试样进行清洗 和干燥 本部分使用翻译法等同采用IEC60068-2-52:1996《环境试验第2部分:试验试验Kb:盐雾,交 变(氯化钠溶液)》 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下: GB/T2424.10-1993电工电子产品基本环境试验规程大气腐蚀加速试验的通用导则 ( eqv ieC60355:1971 本部分与IEC60068-2-52:1996相比,主要做了以下编辑性修改 删除了IEC60068-2-52:1996前言,增加了国家标准前言; 将第2章的标题由“引用标准”改为“规范性引用文件”; 将第10章的标题由“恢复(在试验末尾)”改为“恢复(试验结束)” 将第12章的标题由“有关规范应给出的资料”改为“有关规范应给出的信息”; 增加资料性附录NA 本部分由全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC8)提出并归口 本部分由中国电器科学研究院有限公司起草 本部分主要起草人:车汉生。 本部分所代替标准的历次版本发布情况为: GB/T2423.18-1985、GB/T2423.18-2000。 Ⅲ GB/T2423.18-2012/IEC60068-2-52:1996 环境试验第2部分:试验方法 试验Kb:盐雾,交变(氯化钠溶液) 范围 本试验适用于预定耐受含盐大气的元件或设备,试验时依据其耐受程度选用相应的严酷等级。 盐能降低金属材料和(或)非金属材料的性能。金属材料盐腐蚀的机理是电化学腐蚀,而非金属材 料的劣化却是由盐与材料的综合化学反应所引起的。腐蚀速率在很大程度上取决于对试样表面供应的 含氧盐溶液的量、试样的温度和环境的温度、湿度 本试验除了显示腐蚀效果,还可以显示某些非金属材料因吸收盐而劣化的程度。在下述试验方法 中,喷射盐溶液的时间是足以充分润湿整件试样。由于这种润湿在湿热条件下贮存之后重复进行(严酷 等级(1)和(2)),在某些场合下还要补充在试验标准大气下贮存(严酷等级(3)至(6)),因此可以较有效 地重现自然环境的效应。 严酷等级(1)和(2)适用于试验在海洋环境或在近海地区使用的产品。严酷等级(1)适用于试验在 大部分使用寿命期间暴露于这种环境的产品(例如船用雷达、甲板设备)。严酷等级(2)适用于试验可能 经常暴露于海洋环境、但通常会受封闭物保护的产品(例如通常在船桥或在控制室内使用的航海设备) 此外严酷等级(1)和(2通常在元件质量保证程序中用作普通腐蚀试验。 严酷等级(3)至(6)适用于通常在含盐大气与于燥大气之间频繁交替使用的产品,例如汽车及其零 部件 因此,严酷等级(3)至(6)与严酷等级(1)和(2相比含有一个在试验标准大气条件下的附加贮存。 实际上,在中断工作的期间,例如在周末,可能出现干燥大气。在严酷等级(3)至(6)中包含的这 干燥阶段导致了可能与恒定湿热条件下完全不同的腐蚀机理 试验方法与使用条件相比较是加速的。但这种试验方法不可能为各种不同类型的试样建立一个综 合加速系数(参见IEC60355:1971) 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T2421.1-2008电工电子产品环境试验概述和指南(IC60068-1:1988,IDT) GB/T2423.3—2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验 (IEC600682-78:2001,DDT) IEC60355:1971大气腐蚀加速试验问题评定( An appraisal of the problems of accelerated testing for atmospheric corrosion) 3试验的一般说明 严酷等级(1)和(2)将试验程序分成若干个规定的喷雾周期,每个喷雾周期之后接一个湿热贮存周 期,喷雾温度在15℃~35℃之间,贮存条件为温度(40±2)℃,相对湿度(93士3)%。 严酷等级(3)、(4)、(5)和(6)将试验程序分若干规定的试验循环。每个试验循环的组成为:先是四 GB/T2423.18-2012/IEC60068-2-52:1996 个喷雾周期,每个喷雾周期之后都紧跟着一个湿热贮存周期,在喷雾和湿热贮存之后再在试验标准大气 条件下贮存一个周期。喷雾的温度在15℃~35℃之间;湿热贮存条件为:温度(40±2)℃,相对湿度 (93±3)%;试验标准大气条件为:温度(23±2)℃,相对湿度45%~55% 如果在不同的试验箱中进行喷雾与贮存,在转移试样时应注意避免损失附着在试样上的盐溶液和 对试样造成损害 在喷雾期间不应给试样通电,在贮存期间通常也不通电。 4试验设备 4.1盐雾箱 试验箱应由不影响盐雾腐蚀效果的材料构成。 试验箱的结构以及产生盐雾的方法可以任选,但要满足以下条件: )试验箱内的条件应维持在规定的范围内; b)试验箱应具备足够大的容积,能提供稳定的、均一的试验条件(不受湍流的影响),且在试验过 程中这些条件不受试样的影响 c)盐雾不能直接喷射到试样上; d)箱顶、箱壁或其他部位集棗的液滴不能滴落到试样上 e)试验箱应排气良好,以防止箱内压力升高并使盐雾分布均匀。排气孔末端应能避免强抽风,以 免在试验箱内产生强气流。 4.1.1喷雾器 喷雾器的设计和结构应能产生微小分散湿润浓密的雾。制造喷雾器的材料不应与盐溶液产生任 何反应。 4.1.2喷雾用过的盐溶液不应重复使用。 4.1.3气源 如用压缩空气,则进入喷雾器的空气应不含任何杂质,如油、灰尘等。 应采取措施使压缩空气的湿度满足试验条件的要求。空气的压力应适于产生细小、分散、密集 的雾 为了防止盐沉积堵塞喷雾器,推荐喷嘴处的空气相对湿度应不低于85%。一种可行的方法是使空 气以细小的气泡形式通过一个自动保持水位的水塔。水温不应低于试验箱的温度。 空气压力应能调节,以保证9.2所规定的收集率 4.2湿热箱 试验箱应符合GB/T2423.3-2006的要求,应能保持相对湿度为(93士3)%温度为(40±2)℃ 4.3标准大气箱 试验箱应符合GB/T2421.1—2008中5.2中表1的要求,即在(23±2)℃的温度下保持45 % 55%的相对湿度 5盐溶液 5.15%氯化钠溶液(NaC) 5.1.1试验所用的盐应为高质量的氯化钠(NaCl),干燥时,碘化钠的含量不超过0.1%杂质的总含量 GB/T2423.18-2012/IEC60068-2-52:1996 不超过0.3%。 盐溶液的质量百分比浓度应为(5±1)%。 溶液应通过以下的方法制备,将质量为(5士1)份的盐溶解在质量为95份的蒸馏水或者去离子 水中。 注:有关规范可以要求其他盐溶液,其成分与特性(浓度、PH值等应在该规范中清楚说明,如模拟海洋环境的特殊 效应。 5.1.2盐溶液的p值在温度为(20土2)℃时应在6.5~7.2之间。条件试验时,pH值应保持在该范 围内。为此在保证氯化钠浓度的前提下,可以使用稀盐酸或者氢氧化钠溶液调节pH值。每一批新配 置的溶液都应测量pH值。 6严酷等级 6.1试验的严酷等级定义如下 严酷等级(1)和(2) 喷雾周期次数和紧接着每个喷雾周期之后的湿热贮存持续时间的组合。 严酷等级(3)至(6) 试验包括若干循环。每个试验循环由四个喷雾周期和紧接着每个喷雾周期之后的湿热贮存,以及 在四个喷雾周期和湿热贮存之后的一个在试验标准大气条件下的附加贮存周期组成。 6.2有关规范应指定使用下述六种严酷等级中的一种。 严酷等级(1):四个喷雾周期,每个2h,每个喷雾周期之后紧接着一个为期7d的湿热贮存周期 注:湿热贮存周期可适当缩短,使每个喷雾周期加上湿热贮存周期总共为7d 严酷等级(2):三个喷雾周期,每个2h,每个喷雾周期之后紧接着一个为期20h~22h的湿热贮存 周期 严酷等级(3):一个试验循环包括四个喷雾周期,每个2h,每个喷雾周期之后紧接着一个为期 20h~22h的湿热贮存周期;此后,再进行一个在试验标准大气条件(温度为(23±2)℃,相对湿度为 45%~55%)下为期3d的贮存周期。 严酷等级(4):严酷等级(3)所规定的两个试验循环。 严酷等级(5):严酷等级(3所规定的四个试验循环 严酷等级(6):严酷等级(3所规定的八个试验循环。 6.3图1给出了所有试验严酷等级的综合时标示意图 7初始检测 试样应进行目视检查,如必要,应按有关规范的要求进行电性能和机械性能检测。 8预处理 有关规范应规定在试验前立即进行的清洁程序,也应说明是否需要移除临时性表面保护层 注:清洁方法不应影响盐雾对试样的作用,更不能引起二次腐蚀。试验前应尽量避免用手接触试样表面 9试验 9.1将试样放入盐雾箱,在15℃~35℃下喷盐雾2h。 GB/T2423.18-2012/IEC60068-2-52:1996 9.2所有的暴露区域都应维持盐雾条件,用水平收集面积为80cm2的洁净收集器放置于暴露区域内 任意一点,在收集周期内平均每小时收集1.0mL~2.0mL溶液。至少应采用两个收集器。收集器应 放置在不被试样遮蔽的位置,并避免收集到各类冷凝水。 注:为得到精确的测量结果,在校准试验箱的喷雾速率时,喷雾周期不应少于8h 9.3严酷等级(1)和(2) 每次喷雾周期结東后,将试样转移到湿热箱中贮存,贮存条件按照GB/T2423.3—2006的规定:温 度为(40±2)℃,相对湿度为(93士3)% 按9.1的规定喷雾,并按9.3的规定贮存,组成一个循环。 严酷等级所要求的循环次数与贮存时间按照6.2的规定 9.4严酷等级(3)至(6) 每次喷雾周期结束后,将试样转移到湿热箱中贮存20h~22h,贮存条件按照GB/T2423.3-2006 的规定温度为(40士2)℃,相对湿度为(93±3)%。将这一循环再重复三次。 然后,试样应在试验标准大气条件(温度为(23±2)℃,相对湿度为45%~55%)下贮存3d 每个试验循环由四个喷雾周期(见9.1)和9.4规定的湿热贮存及之后在试验标准大气条件下贮存 3d所组成 严酷等级所要求的试验循环次数按照6.2的规定。 9.5将试样从盐雾箱转移到湿热箱时应尽量减少试样上盐溶液的损失。 注:如果盐雾箱能保持GB/T2423.3-2006规定的温、湿度条件,则在贮存阶段试样可继续保留在盐雾箱内。 9.6如果试样由不止一个零件组成,则这些零件之间或这些零件与其他金属零件之间不得相互接触, 并且它们的排列不应互相影响。 10恢复(试验结束) 有关规范应说明是否清洗试样,如要清洗,则应在流动的自来水中清洗5min,再用蒸馏水或去离 子水漂洗,用手摇晃或用气流吹去水珠,然后在温度(55土2)℃的条件下干燥1h,接着在规定的恢复条 件下(GB/T2421.1—2008中的5.4.1)冷却1h~2h 如必要,有关规范应指定清洗和干燥试样的其他方法,并在规定的恢复条件下(GB/T2421.1 2008中的5.4.1)贮存1h~2h。清洗用水的温度不应超过35℃ 11最后检测 试样应按照有关规范进行目视、尺寸和功能检测 有关规范应提供可接受或不可接受的试样的判据。 12有关规范应给出的信息 有关规范采用本试验时,应对下述各项作出适当的规定。有关规范应提供下列条款所要求的信息, 特别是标记()的条款,因为这些条款是必需的 条款号 )盐溶液,如果与5.1.1所述不同 b)适当的严酷等级 c)初始检测 d)预处理 GB/T2423.18-2012/EC600682-52:1996 e)恢复 10 f)最后检测 酷等 匿 团…图…团…一 湿热贮存 1) 1周期=7d 图图绸 湿热贮存 2) 1周期=24h 3周期=3d 圈圈圈 3 d 热贮存 在试验的标准环境中贮存 1周期=24h (3) 4周期=4d 1试验周期=7d 4) 2试验周期 (5) 4试验周期 6 8试验周期 试验起始点 汤=喷雾阶段:2h 时间 图1不同试验严酷等级(1)~(6)的时标示意图 GB/T2423.18-2012/IEC60068-2-52:1996 附录NA (资料性附录) GB/T2423标准的组成部分 除本部分外,GB/T2423标准的组成部分如下: GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温(IEC60068- 2-1:2007,IDT) GB/T2423.22008电工电子产品环境试验第2部分:试验方法试验B:高温(IEC60068 2:2007,IDT) GB/T2423.3—2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验 (IEC60068-2-78:2001,IDT) GB/T2423.42008电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h 12h循环)(IEC60068-2-30:2005,IDT) GB/T2423.5-1995电工电子产品环境试验第二部分:试验方法试验Ea和导则:冲击 (IEC60068-2-27:1987,IDT) GB/T2423.6-1995电工电子产品环境试验第二部分:试验方法试验Eb和导则:碰撞 (IEC60068229:1987,IDT) GB/T2423.7—1995电工电子产品环境试验第二部分:试验方法试验Ec和导则:倾跌与翻 倒(主要用于设备型样品)(IFC60068-2-31:1982,IT) GB/T2423.8-1995电工电子产品环境试验第二部分:试验方法试验Ed:自由跌落 IEC60068-2-32:1990,1DT) ④、GB/T243.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦) C60068-2-6:1995,IDT) GB/T2423.152008电工电子产品环境试验第2部分:试验方法试验Ga和导则:稳态加速 度(IEC6006827:1986,IDT) GB/T2423.16—2008电工电子产品环境试验第2部分:试验方法试验J和导则:长霉 (IEC60068-2-10:2005,IDT) (,GB/T2423.17-2008电工电子产品环塘试验第2部分:试验方法试验Ka:盐雾 C600682-11:1981,IDT) GB/T2423.21—2008电工电子产品环境试验试验M:低气压试验方法(IEC60068-2-13 1983,IDT) GB/T2423.22—2002电工电子产品环境试验第2部分:试验方法试验N:温度变化 (IEC60068-2-14:2009,IDT) GB/T2423.23-1995电工电子产品环境试验试验Q:密封 GB/T2423.24-1995电工电子产品环境试验第二部分:试验方法试验Sa:模拟地面上的太 阳辐射(IEC60068-2-5:1975,IDT) GB/T2423.25—2008电工电子产品环境试验第2部分:试验方法试验Z/AM:低温/低气压 综合试验(IEC60068-2-40:1976,mDT GB/T2423.26—2008电工电子产品环境试验第2部分:试验方法试验Z/BM:高温/低气压 综合试验(IEC60068-2-41:1976,IDT) GB/T2423.27—2005电工电子产品环境试验第2部分:试验方法试验Z/AMD:低温/低气 压/湿热连续综合试验(IEC60068-2-39:1976,IDT) GB/T2423.18-2012/IEC600682-52:1996 GB/T2423.28—2005电工电子产品环境试验第2部分:试验方法试验T:锡焊(IEC60068 2-20:1979,IDT) GB/T2423.301999电工电子产品环境试验第2部分:试验方法试验XA和导则:在清洗 剂中浸渍(IEC60068-2-45:1993,IDT) GB/T2423.32—2008电工电子产品环境试验第2部分:试验方法试验Ta:润湿称量法可焊 性(IEC60068-2-54:2006,IDT) GB/T2423.33—2005电工电子产品环境试验第2部分:试验方法试验Kca:高浓度二氧化 硫试验 GB/T2423.34—2005电工电子产品环境试验第2部分:试验方法试验Z/AD:温度/湿度组 合循环试验(IEC60068-2-38:1974,IDT GB/T2423.352005电工电子产品环境试验第2部分:试验方法试验Z/AFc:散热和非散 热试验样品的低温/振动(正弦)综合试验(IEC60068-2-50:1983,IDT) GB/T2423.362005电工电子产品环境试验第2部分:试验方法试验Z/BFc:散热和非散 热试验样品的高温/振动(正弦)综合试验(IEC60068-2-51:1983,IDT) GB/T2423.37—2006电工电子产品环境试验第2部分:试验方法试验L:沙尘试验 (IEC600682-68:1994,IDT) GB/T2423.38-—2008电工电子产品环境试验第2部分:试验方法试验R:水试验方法和导 则(IEC60068-2-18:2000,IDT) GB/T2423.392008电工电子产品环境试验第2部分:试验方法试验Ee:弹跳(IEC60068 2-55:1987,IDT) GB/T2423.40—1997电工电子产品环境试验第2部分:试验方法试验Cx:未饱和高压蒸汽 恒定湿热(IEC60068-2-66:1994,IDT) GB/T2423.41-1994电工电子产品基本环境试验规程风压试验方法 GB/T2423.43—2008电工电子产品环境试验第2部分:试验方法振动、冲击和类似动力学 试验样品的安装(IEC600682-47:2005,IDT) GB/T2423.45-1997电工电子产品环境试验第2部分:试验方法试验Z/ABDM:气候顺序 (IEC60068-2-61:1991,IDT) GB/T2423.47-1997电工电子产品环境试验第2部分:试验方法试验Fg:声振(IEC60068 2-65:1993,IDT) GB/T2423.482008电工电子产品环境试验第2部分:试验方法试验Ff:振动时间历程法 (IEC60068-2-57:1999,mDT) GB/T2423.49-1997电工电子产品环境试验第2部分:试验方法试验Fe:振动—正弦拍 频法(IEC60068-2-59:1990,IDT) GB/T2423.50—2012电工电子产品环境试验第2部分:试验方法试验Cy:恒定湿热主要用 于元件的加速试验(IEC60068-2-67:1995,IDT GB/T2423.51-2012电工电子产品环境试验第2部分:试验方法试验Ke:流动混合气体腐 蚀试验(IEC60068-2-60:1995,IDT) GB/T2423.522003电工电子产品环境试验第2部分:试验方法试验77:结构强度与撞击 (IEC60068-227:1999,IDT) GB/T2423.53—2005电工电子产品环境试验第2部分:试验方法试验Xb:由手的摩擦造成 标记和印刷文字的磨损(IEC60068-2-70:1995,IDT) GB/T2423.5-2005电工电子产品环境试验第2部分:试验方法试验Xc:流体污染 IEC60068-2-74:1999,IDT)

...展开详情
试读 12P GB 2423.18-2012
li9lin

关注 私信 TA的资源

上传资源赚积分,得勋章
    最新推荐
    GB 2423.18-2012 31积分/C币 立即下载
    1/12

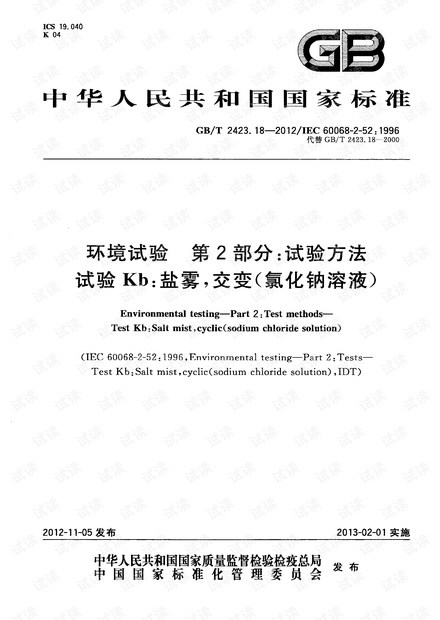

    GB 2423.18-2012第1页
