VS2005中调用NI绘图控件CWGraph

VS2005 中使用 NI 控件 简单例程

李强 2012/10/19

前提条件：安装了 NI MeasurementStudio(保证 NI 的 ActiveX 控件已经注册)

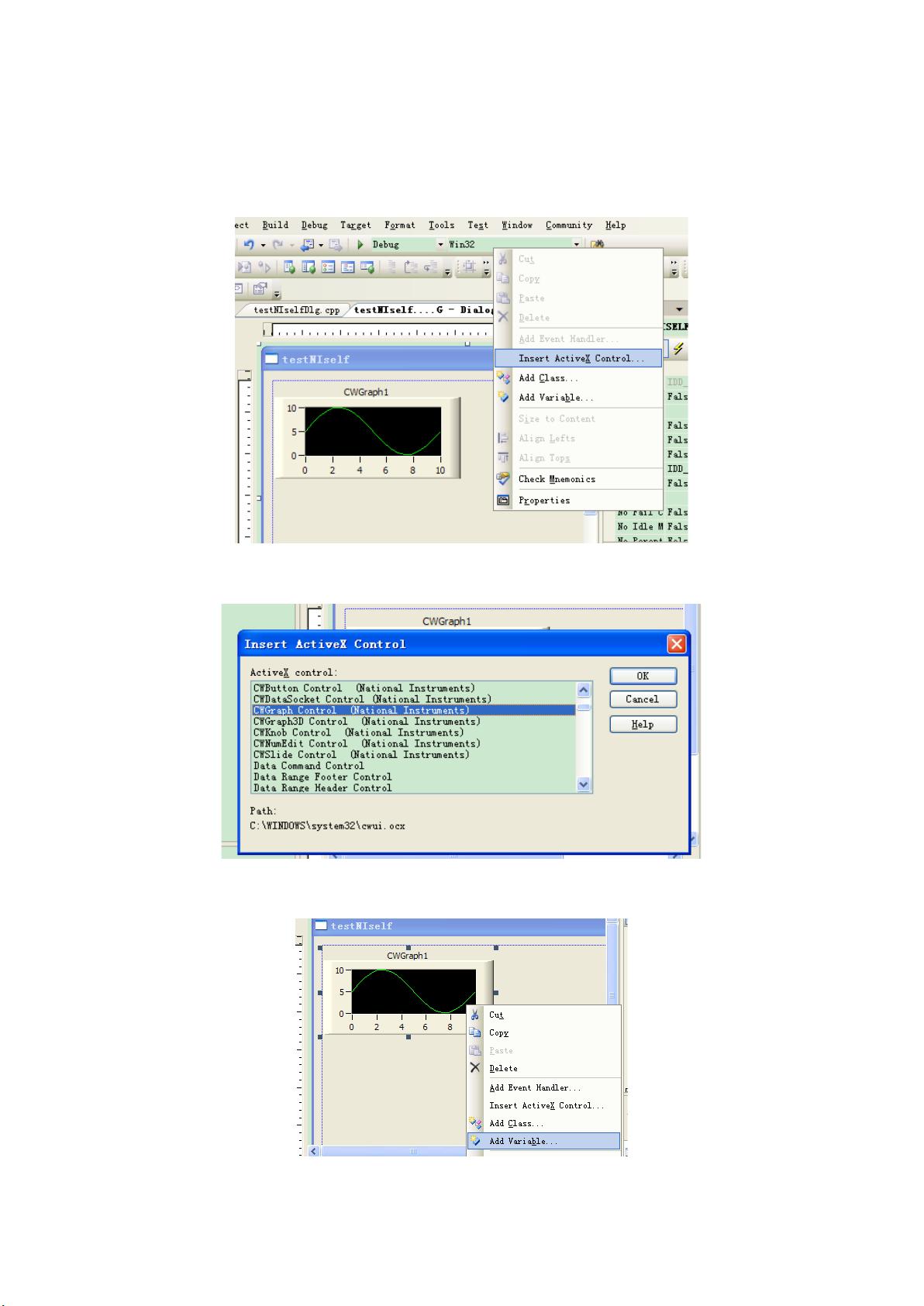

1.创建简单的对话框工程，切换到资源视图，点开对话框，右键插入如下图所示。

2．选择 CWGraph Control 确定。

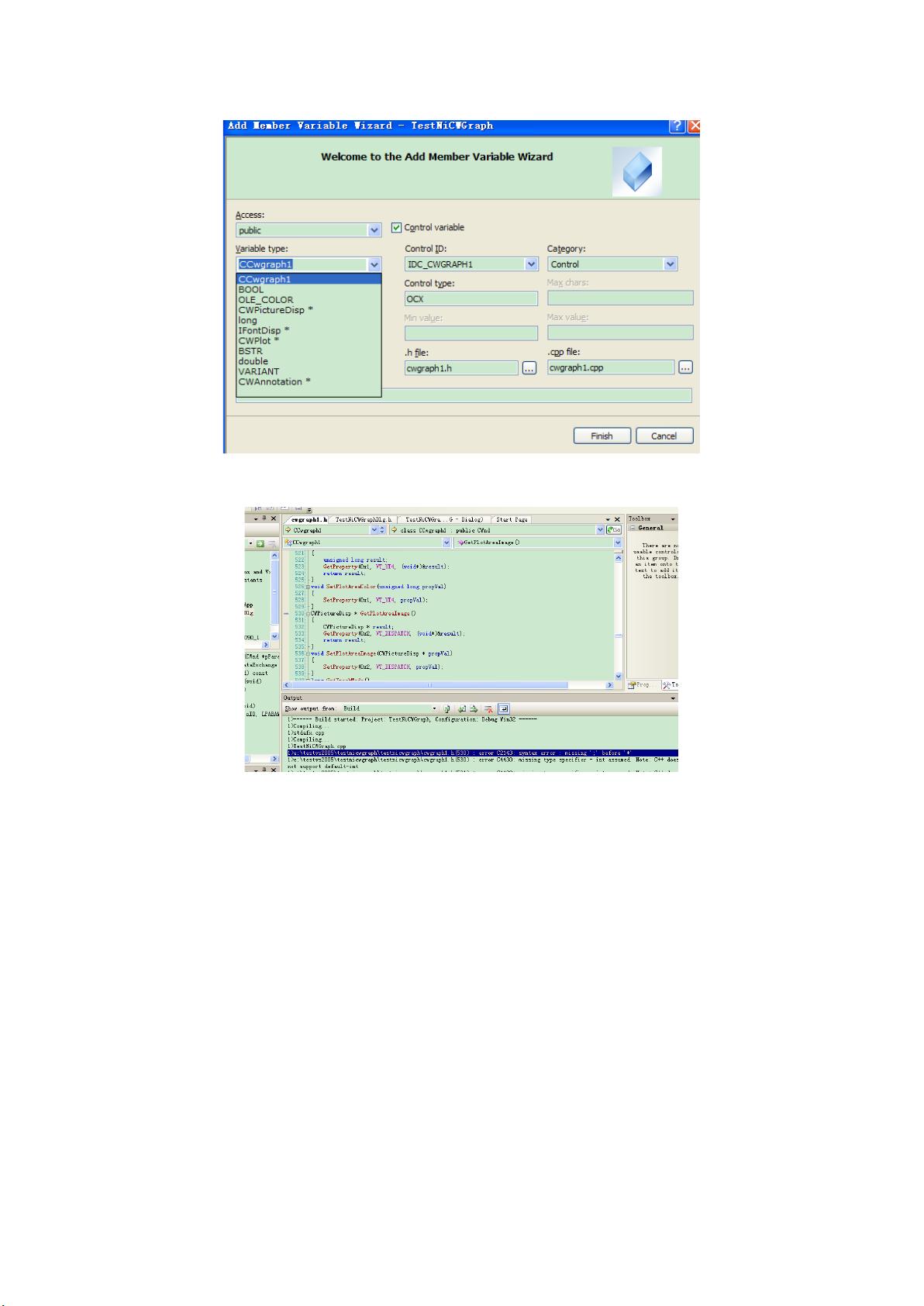

3.为控件关联变量 OK

编译出错如下

4.切换到 solution 视图 删除 cwgraph1.h 和相应的 cpp 文件

5.在 stdfax.h 头文件中添加包含#include "NiIncludes.h"；

同时拷贝该文件到自己工程目录的文件夹下 该文件在我的机器上地址为

C:\Documents and Settings\All Users\Documents\National Instruments\MStudioVS2005\VCNET\Examples\UI\Graph\Graph Example

在安装目录下，这个地址因不同机器而异。

6.Build 仍会报错如下：
