（二）全加器
二、实验任务要求
用实验内容 1 中生成的半加器模块和逻辑门设计实现一个全加器，仿真验
证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管
显示输出信号。
三、设计思路和过程
◎ 设计思路
全加器与半加器的区别在于全加器有一个低进位 CI，从外部特性来看，它
是一个三输入两输出的器件。
◎ 设计过程
(1)全加器的真值表如下
输入
AI
0
0
0
0
1
1
1
1
BI
0
0
1
1
0
0
1
1
CI
0
1
0
1
0
1
0
1
输出
SO
0
1
1
0
1
0
0
1
CO
0
0
0
1
0
1
1
1
*其中 AI 为被加数，BI 为加数，CI 为相邻低位来的进位数。输出本位和为 SO，
向相邻高位进位数为 CO。
(2)根据真值表写出逻辑表达式：
SO AI BI CI
,
CO ( AI BI ) CI AI BI
根据逻辑表达式，可以知道只要在半加器的基础上再加入一个异或门、一
个两输入与门和两输入或门即可实现全加器。

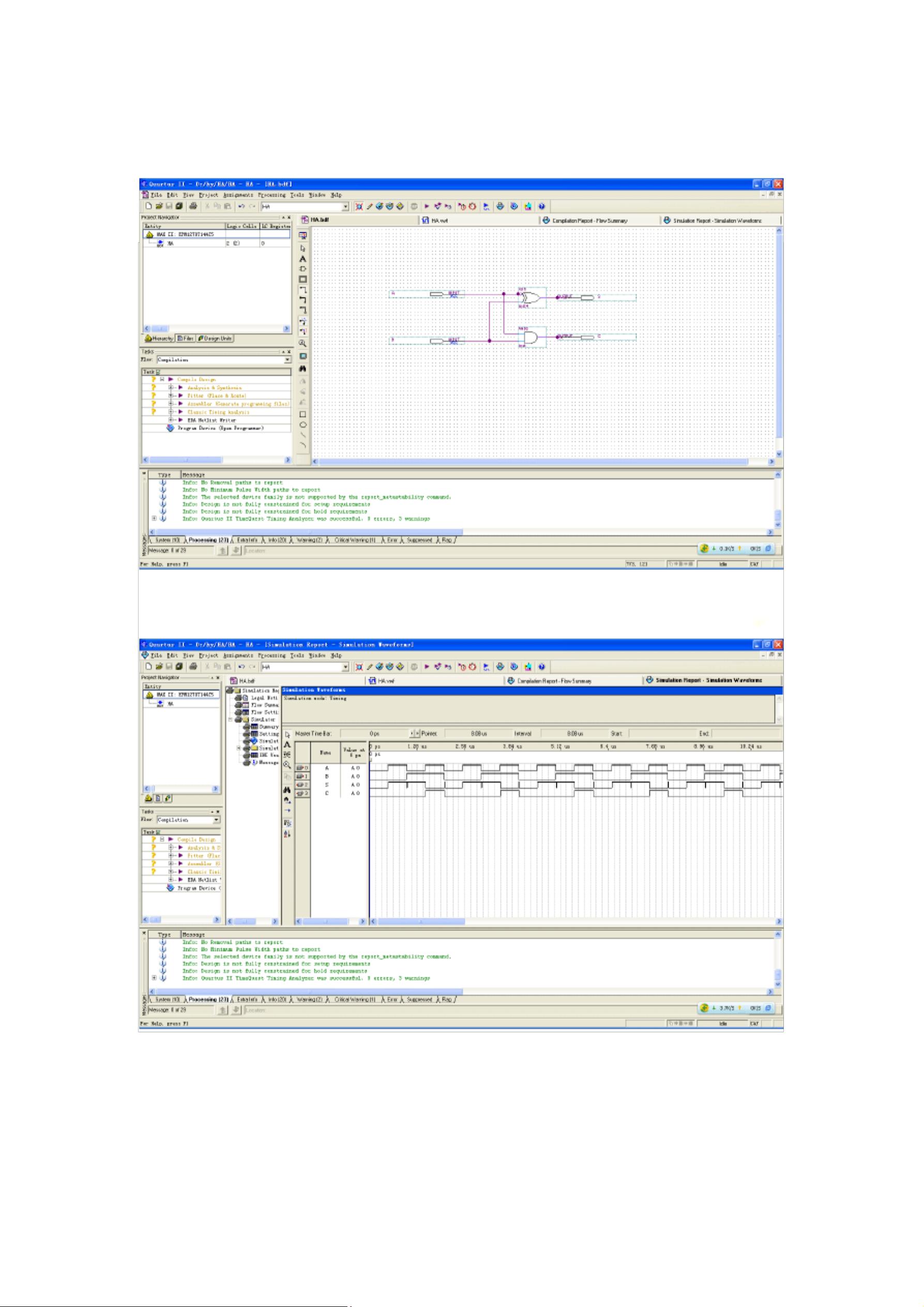

◎ 实验原理图
