企业基础设施云平台
建设规划方案

目 录
1. 拓扑图.............................................................................................................................................. 3
2. 架构描述.......................................................................................................................................... 3
2.1. SDATA 数据库一体机 ...................................................................................3
2.2. 应用系统 ......................................................................................................8
2.3. 负载均衡设备 ............................................................................................11
2.4. 数据备份 ....................................................................................................14
2.5. 云管平台 ....................................................................................................15

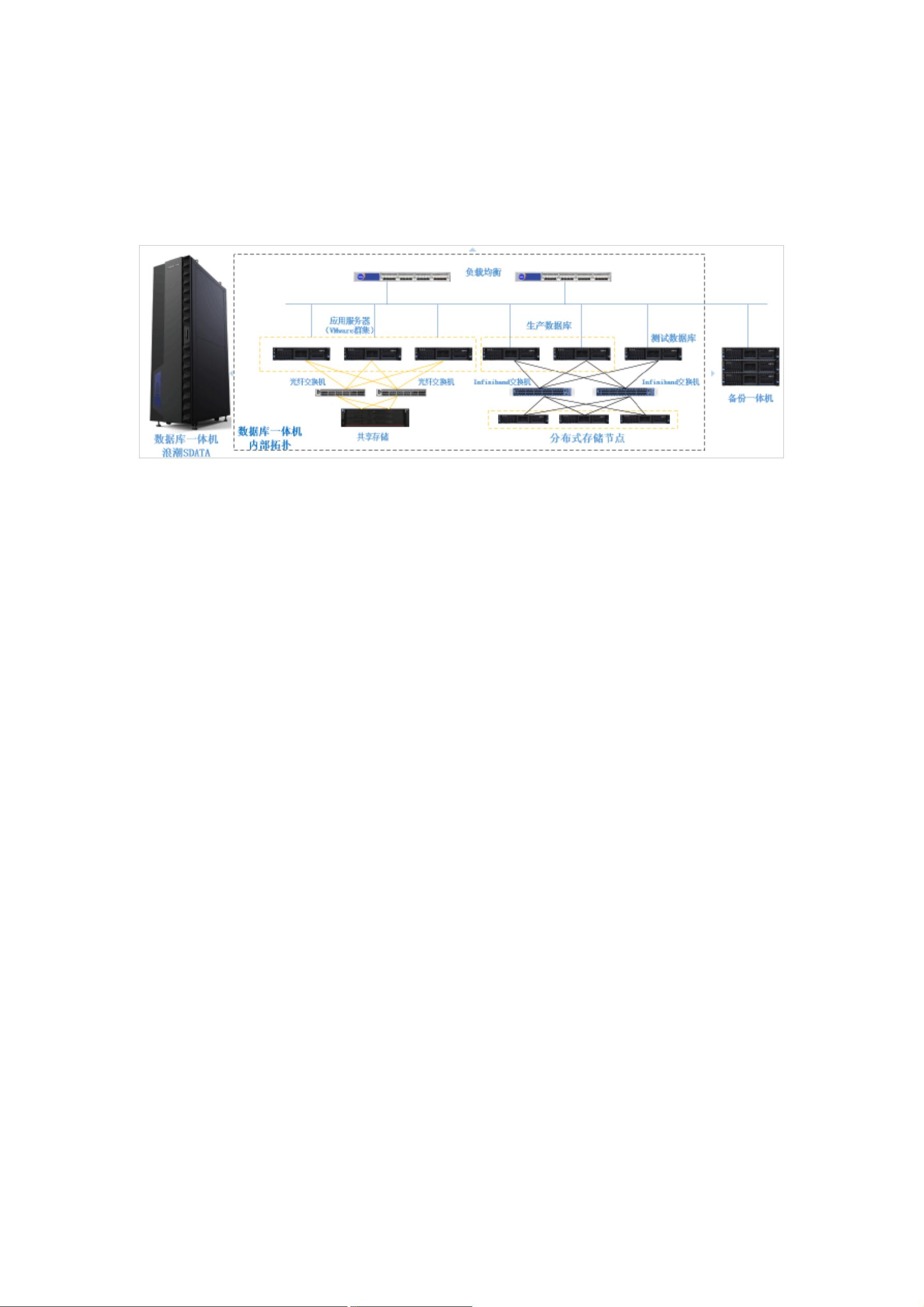

1. 拓扑图
2. 架构描述
本方案基础平台采用物理机和虚拟云化部署相结合模式,利用云计算虚拟资
源的方式,实现业务资源的整合和调配,集中化以及基于策略的自动化运维管理。
基于虚拟化平台构建业务能力以适应快速发展的业务需求,在保障系统安全
稳定的前提下,实现业务快速部署、动态扩容,将投资成本逐步转化为业务运营
成本。
2.1. SDATA 数据库一体机
使用浪潮 SDATA 数据库一体机提供数据库计算节点和存储节点。
SDATA 数据库一体机充分利用闪存技术的特性,结合自主研发的优化软件为
企业级用户提供了一体化、开放架构的高性能、高可靠与高扩展的数据库集群系
统解决方案。
通过使用标准的 X86 服务器与高速互联技术,SDATA 数据库一体机将计算、
网络与以 SSD 为核心的分布式存储资源融为一体,形成软硬件紧耦合的资源池。
不仅可以帮助用户简化数据库系统传统架构中,小型机与高端存储的应用,还可
以整合并优化数据库性能,加速用户的业务处理能力,为用户提供了一套高性能、
高可靠、高扩展、易部署、开放且自主可控的数据库云平台。

2.1.1. 数据库计算节点
根据项目需求,本次配置了 3 个数据库计算节点,分别用于:
2 台生产系统数据库服务器,RAC 群集运行方式
1 台测试系统数据库服务器,单机运行运行方式
SDATA 数据库一体机计算节点采用标准的 X86 服务器,数据库集群系统如 Or
acle RAC 部署在多个计算节点上运行,主要用于数据库计算且支持计算能力的
水平扩展。
2.1.2. 数据存储节点
配置了 3 个数据库存储节点,采用分布式架构,在3 副本数据冗余保护条件
下,可提供 15TB 的可用空间。
存储节点同样为标准的 X86 服务器,根据应用场景与对性能的要求,可以配
置 PCIe SSD 闪存卡、企业级 SSD 磁盘与大容量磁盘,为数据库提供数据存储服
务。如果用户使用高性能、高带宽、低延迟的SSD 介质,将会全面提升数据库处
力能力,消除数据库 IO 性能瓶颈。存储节点根据用户的需要可以动态增加,性
能与容量承线性增长。
SDATA 分布式存储管理软件可将分散的计算节点、存储节点、网络节点紧密
的集成起来,组织成一个高效的计算、存储资源池,提供比传统小型机+存储的
架构更高的 IO 处理能力,把性能发挥到极致。

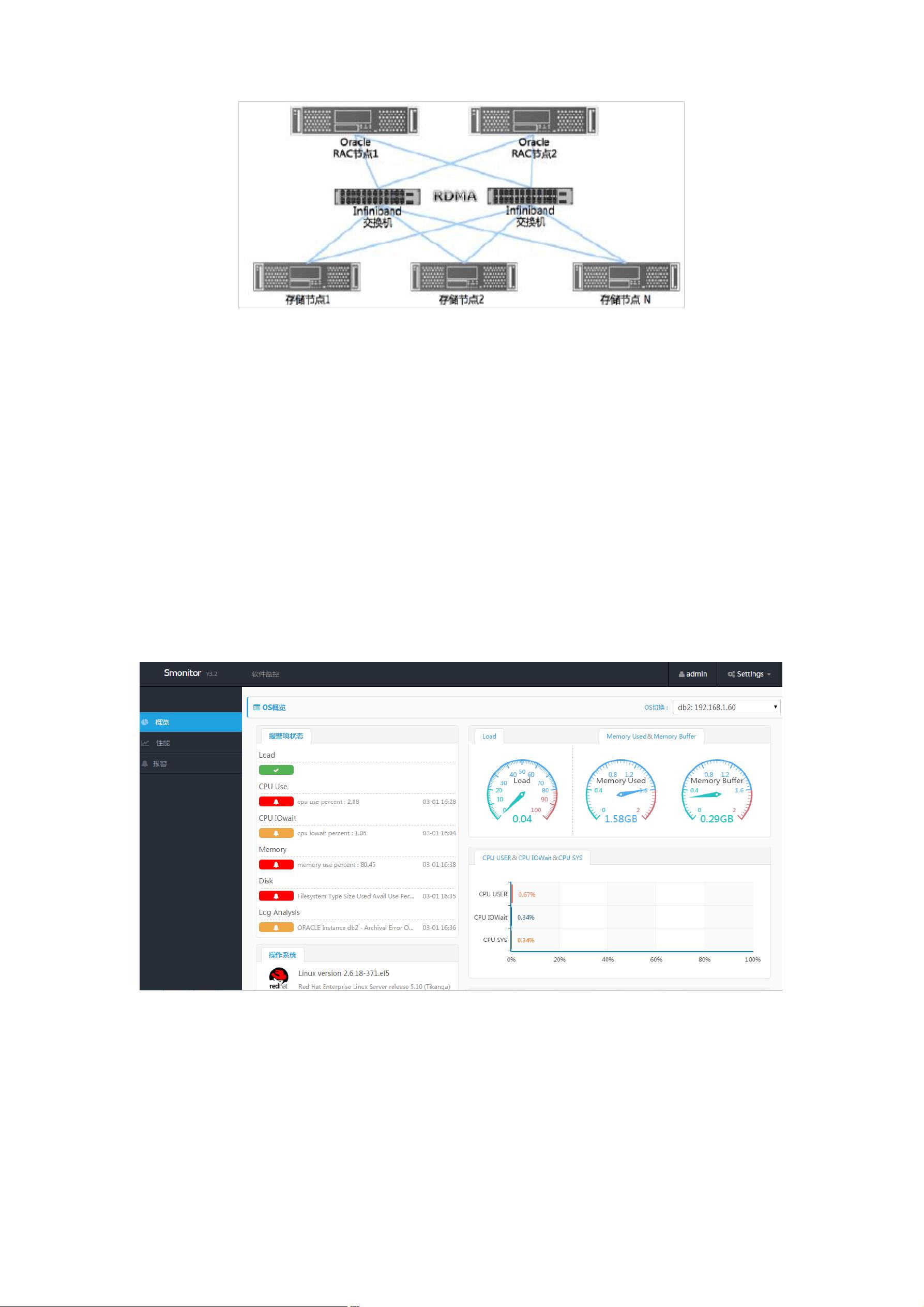

2.1.3. 高速网络层
在整体架构中,通过使用冗余的 56Gb/s 的高带宽 Infiniband 网络与 RDMA
(远程直接内存访问)协议,实现数据的高速传输。InfiniBand 是一串行网络技
术,它继承了目前多数开放系统服务器使用的 PCI 总线。作为一种低成本的系统
及组件设计技术,InfiniBand 串行总线/网络被认为是增长最快的网络技术之一。

2.1.4. 智能监控管理平台
Smonitor 是数据库一体机的智能监控管理平台,为用户提供详细的数据库
一体机系统硬件、网络、存储、数据库状态信息的实时性能查询,报警提示等。
利用 Smonitor 可以有效帮助管理员了解整个系统拓朴图、系统状态、数据库状
态与性能等指标。让管理员实时掌握 SDATA 数据库一体机的状态。
Dashboard 总览
Dashboard 里同时显示 Oracle 和 OS 中被监控的设备所有的监控概览
信息。
