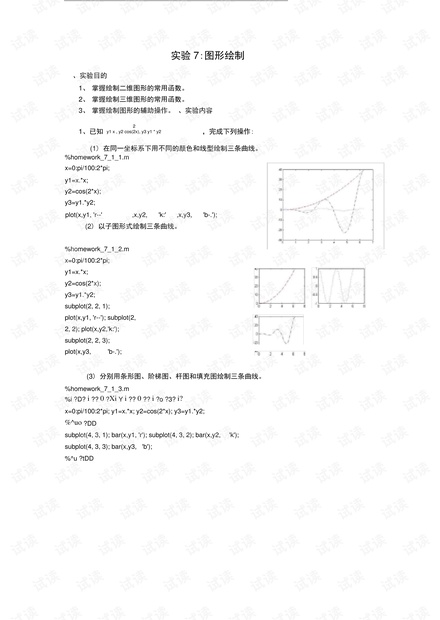

实验 7:图形绘制
、实验目的
1、 掌握绘制二维图形的常用函数。
2、 掌握绘制三维图形的常用函数。
3、 掌握绘制图形的辅助操作。 、实验内容
2
1、已知
y1 x , y2 cos(2x), y3 y1 * y2
，完成下列操作:
(1) 在同一坐标系下用不同的颜色和线型绘制三条曲线。
%homework_7_1_1.m
x=0:pi/100:2*pi;
y1=x.*x;
y2=cos(2*x);
y3=y1.*y2;
plot(x,y1, 'r--' ,x,y2, 'k:' ,x,y3, 'b-.');
(2) 以子图形式绘制三条曲线。
%homework_7_1_2.m
x=0:pi/100:2*pi;
y1=x.*x;
y2=cos(2*x);
y3=y1.*y2;
subplot(2, 2, 1);
plot(x,y1, 'r--'); subplot(2,
2, 2); plot(x,y2,'k:');
subplot(2, 2, 3);
plot(x,y3, 'b-.');
(3) 分别用条形图、阶梯图、杆图和填充图绘制三条曲线。
%homework_7_1_3.m
%i ?D?
i
??
0
?
Xi
Y
i
??
0
??
i
?o ?3?
i?
x=0:pi/100:2*pi; y1=x.*x; y2=cos(2*x); y3=y1.*y2;
%^uo
?DD
subplot(4, 3, 1); bar(x,y1, 'r'); subplot(4, 3, 2); bar(x,y2,
subplot(4, 3, 3); bar(x,y3, 'b');
%^u ?tDD
'k');
