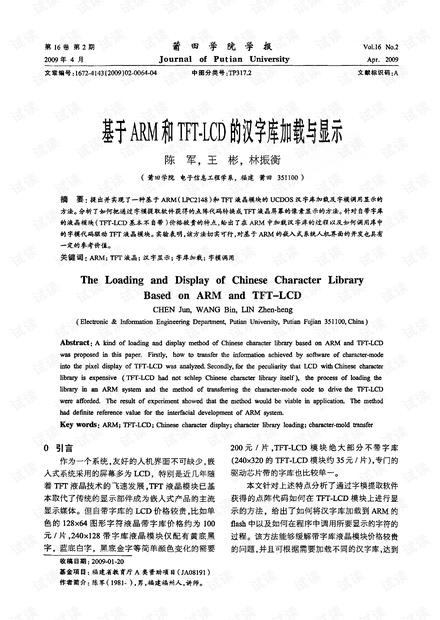

### 基于ARM和TfT-LCD的汉字触载与显示——深入解析与实践 #### 引言 在嵌入式系统领域，人机交互界面的设计是至关重要的环节，其中LCD（Liquid Crystal Display）作为主要的显示媒介，尤其在近年来随着TFT-LCD（Thin Film Transistor Liquid Crystal Display）技术的迅猛发展，已经逐步取代传统显示部件，成为主流的显示设备。然而，带有内置字库的LCD模块因其较高的成本，往往成为系统设计中的一个瓶颈。例如，单色128x64图形字符LCD带字库的价格大约在100元/片左右，而240x128带字库的液晶模块即使只能提供简单的颜色变化如黄底黑字、蓝底白字或黑底金字，其价格也高达200元/片。相比之下，大多数TFT-LCD模块并不自带字库，如240x320的TFT-LCD模块价格仅约为35元/片，且专用的驱动芯片自带的字库种类有限。 鉴于此，研究如何在不增加显著成本的前提下，实现在TFT-LCD模块上高效、灵活地显示汉字，成为了嵌入式系统开发中的一项关键课题。本文将深入探讨一种基于ARM处理器和TfT-LCD模块的汉字库加载与显示方法，旨在降低系统成本的同时，提高显示内容的灵活性和多样性。 #### 开发环境与硬件平台 本研究采用的硬件平台是基于ARM7内核的LPC2148微控制器，这是一款高性能、低成本的32位RISC处理器，广泛应用于嵌入式控制系统。开发软件选用的是Keil uVision3，一款功能强大的集成开发环境，支持ARM系列微控制器的编程与调试。通过U-LINK调试器，可以实现在线调试，极大地提高了开发效率和程序质量。 #### 汉字库加载与显示方法 ##### 字模提取与转换 需要利用字模提取软件获取汉字的点阵代码，这是实现汉字显示的基础。点阵代码实质上是一组二进制数据，代表了汉字在屏幕上的像素分布。接下来的关键步骤是如何将这些点阵代码转化为TFT-LCD模块上可识别的像素显示。这涉及到像素坐标映射和颜色深度的转换，确保点阵代码能够准确无误地在液晶屏幕上呈现出来。 ##### 汉字库加载至ARM Flash 为了实现灵活的汉字显示，需要将汉字库加载到ARM处理器的Flash存储器中。Flash存储器具有非易失性，能够在断电后保留数据，适合存储长期不变的数据，如汉字库。这一过程包括了数据格式的转换、压缩以及存储位置的规划，确保汉字库能够被快速、有效地访问。 ##### 字模调用与显示驱动 在程序中调用汉字显示时，首先要根据需要显示的汉字，从Flash存储器中读取对应的点阵代码。然后，通过ARM处理器的控制逻辑，将点阵代码转化为TFT-LCD模块的显示指令。这一过程涉及到复杂的地址解码和数据传输，以及对TFT-LCD驱动芯片的精确控制，确保每个像素点能够准确地按照点阵代码显示汉字。 #### 实验验证与应用前景 实验结果表明，提出的基于ARM和TfT-LCD的汉字库加载与显示方法切实可行，不仅有效降低了系统的整体成本，还大大提高了显示内容的灵活性。这种方法对于基于ARM的嵌入式系统人机界面的开发具有重要的参考价值，尤其是在需要大量汉字显示的应用场景下，如工业控制、医疗设备、智能家居等领域，都有着广泛的应用前景。 #### 结论 通过在ARM处理器上加载汉字库，并结合TfT-LCD模块，实现了高效、低成本的汉字显示方案。这种方法不仅解决了自带字库的液晶模块价格昂贵的问题，还提供了更加灵活的汉字显示方式，为嵌入式系统的人机交互界面设计开辟了新的路径。随着技术的不断进步，未来有望进一步优化加载与显示流程，提升显示效果，降低成本，推动嵌入式系统在更多领域的广泛应用。
